RF
Takfläkt
i en annan färg än standard
Tillämpning
Fläkten är konstruerad för montering på tak. Används för transport av lätt förorenade medium och gaser med låg stofthalt. Lämplig för applikationer där medelhöga luftflöden eftersträvas.
Konstruktion
Fläkten är direktdriven med skovelhjul och har fläkthus tillverkat i aluminiumplåt. Skyddsnätet är tillverkat i galvaniserat stål. Den täckande kåpan är av aluminiumplåt och styr luftströmmen för ett horisontellt luftutsläpp. För modeller 500-630 lackas fläkthus i RAL9005 (svart). Fläkthjulet har bakåtböjda skovlar (hjultyp B) och är tillverkat i plast, aluminium eller stålplåt beroende på storlek och önskemål.
Motor
Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP44 och isolationsklass B. Motorerna är utrustade med TP-sensorer och kan varvtalsstyras med hjälp av en spänningsreglerande tyristor. Om inget annat anges är motorns maximala omgivningstemperatur 40°.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
Katalogkort
- Användarmanual 2,27 MB
- Användarmanual 2,45 MB
- Försäkran om överensstämmelse (CE) 393,02 KB
- Försäkran om överensstämmelse (CE) 373,60 KB
- Försäkran om överensstämmelse (CE) 385,47 KB
- Försäkran om överensstämmelse (CE) 365,65 KB
- Försäkran om överensstämmelse (CE) 395,94 KB
- CAD ritningar 28,43 MB

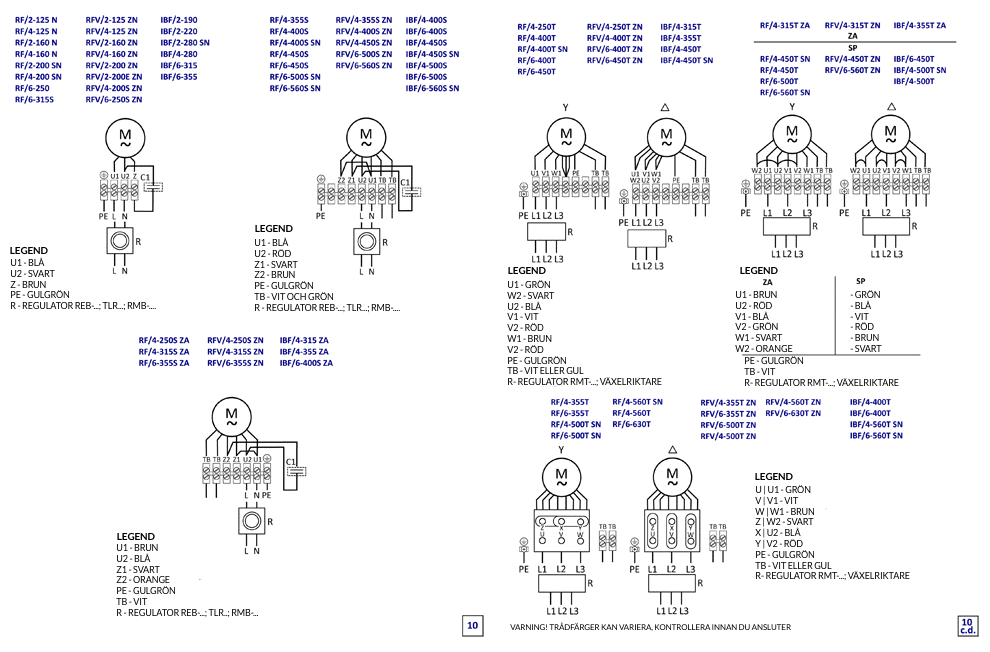

- Elektriskt anslutningsdiagram 73,31 KB
Arbetsegenskaper
Dimensioner
| Typ | A | B | E | F | n | ØD | Ød |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| RF/2-125S | 245 | 300 | 15 | 191 | 4 | 355 | 10 |
| RF/4-125S | 245 | 300 | 15 | 191 | 4 | 355 | 10 |
| RF/2-160S | 245 | 300 | 15 | 191 | 4 | 355 | 10 |
| RF/2-160S/H | 245 | 300 | 15 | 191 | 4 | 355 | 10 |
| RF/4-160S | 245 | 300 | 15 | 191 | 4 | 355 | 10 |
| RF/4-160S/L | 245 | 300 | 15 | 191 | 4 | 355 | 10 |
| RF/2-200S | 330 | 435 | 15 | 246 | 4 | 457 | 12 |
| RF/4-200S | 330 | 435 | 15 | 259 | 4 | 457 | 12 |
| RF/4-250S | 330 | 435 | 15 | 327 | 4 | 552 | 12 |
| RF/4-250T | 330 | 435 | 15 | 327 | 4 | 552 | 12 |
| RF/6-250S | 330 | 435 | 15 | 327 | 4 | 552 | 12 |
| RF/4-315S | 330 | 435 | 15 | 327 | 4 | 552 | 12 |
| RF/4-315T | 330 | 435 | 15 | 327 | 4 | 552 | 12 |
| RF/6-315S | 330 | 435 | 15 | 327 | 4 | 552 | 12 |
| Typ | A | B | H | n | ØD | Ød |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| RF/4-355S | 450 | 560 | 416 | 4 | 765 | 12 |
| RF/4-355T | 450 | 560 | 416 | 4 | 765 | 12 |
| RF/6-355T | 450 | 560 | 416 | 4 | 765 | 12 |
| RF/4-400S | 450 | 560 | 416 | 4 | 765 | 12 |
| RF/4-400T | 450 | 560 | 416 | 4 | 765 | 12 |
| RF/6-400S | 450 | 560 | 416 | 4 | 765 | 12 |
| RF/6-400T | 450 | 560 | 416 | 4 | 765 | 12 |
| RF/4-450S | 535 | 630 | 458 | 4 | 765 | 12 |
| RF/4-450T/L | 535 | 630 | 458 | 4 | 765 | 12 |
| RF/4-450T/H | 535 | 630 | 421 | 4 | 765 | 12 |
| RF/6-450T | 535 | 630 | 458 | 4 | 765 | 12 |
| RF/4-500T/L | 590 | 710 | 535 | 4 | 1000 | 12 |
| RF/6-500S/L | 590 | 710 | 535 | 4 | 1000 | 12 |
| RF/6-500S/H | 590 | 710 | 535 | 4 | 1000 | 12 |
| RF/6-500T | 590 | 710 | 535 | 4 | 1000 | 12 |
| RF/4-560T/L | 750 | 900 | 632 | 4 | 1000 | 14 |
| RF/4-560T/H | 750 | 900 | 632 | 4 | 1000 | 14 |
| RF/6-560S | 750 | 900 | 632 | 4 | 1000 | 14 |
| RF/6-560T | 750 | 900 | 632 | 4 | 1000 | 14 |
| RF/4-630T | 750 | 900 | 623 | 4 | 1000 | 14 |
