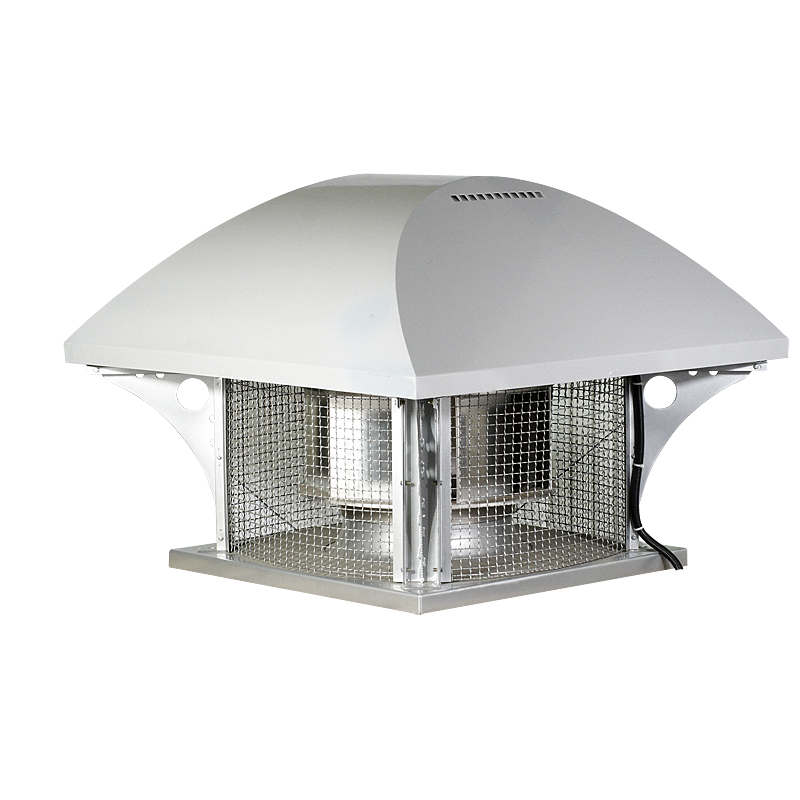

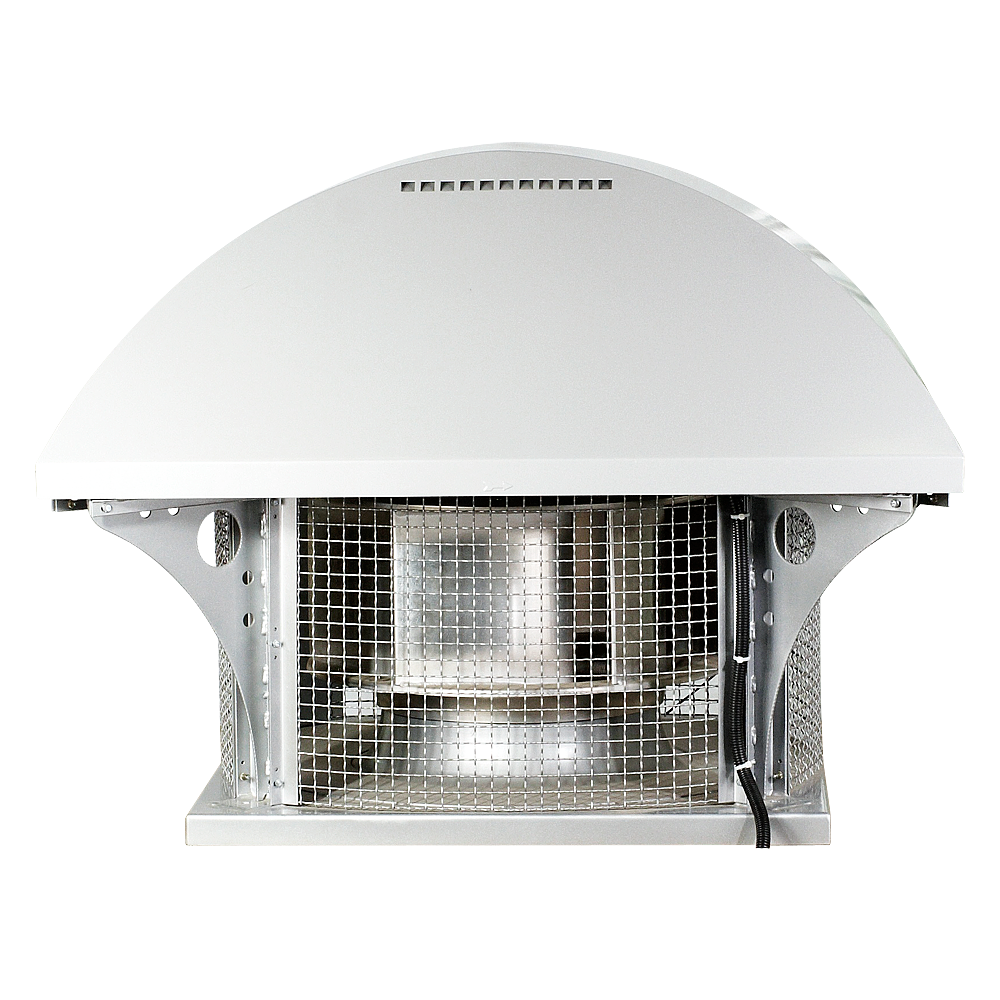

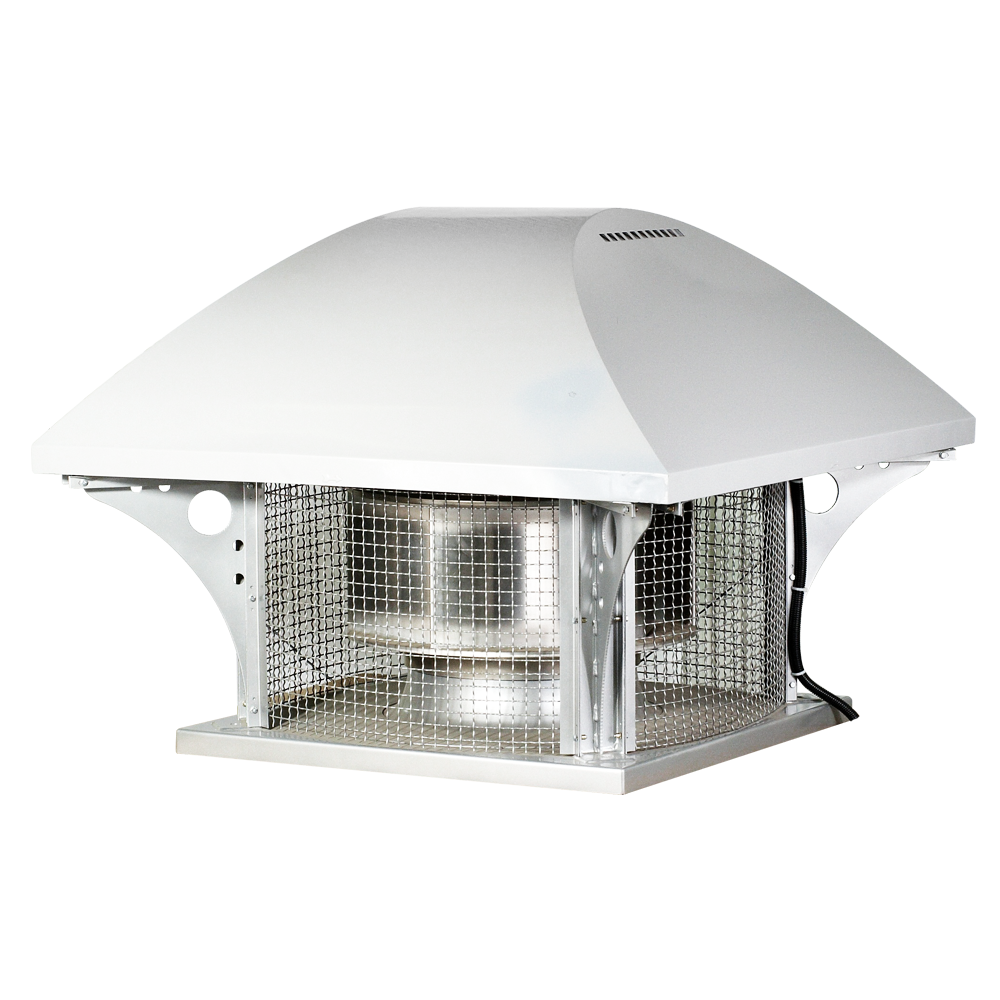

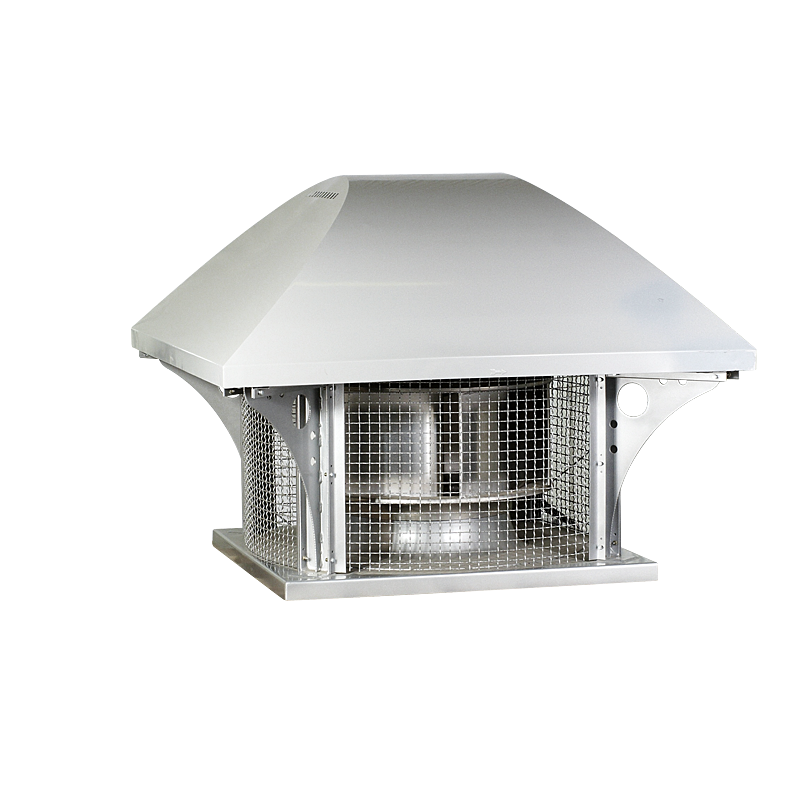

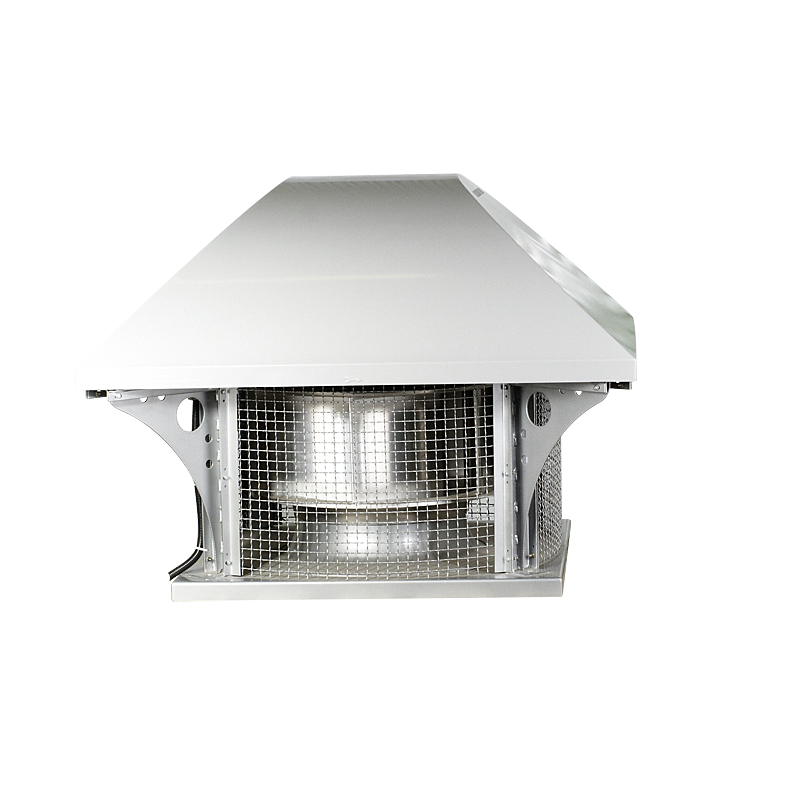

RBH
Takfläkt
i en annan färg än standard
Tillämpning
Fläkten är konstruerad för montering på tak. Används för transport av lätt förorenade medium och gaser med låg stofthalt. Lämplig för applikationer där höga luftflöden eftersträvas.
Konstruktion

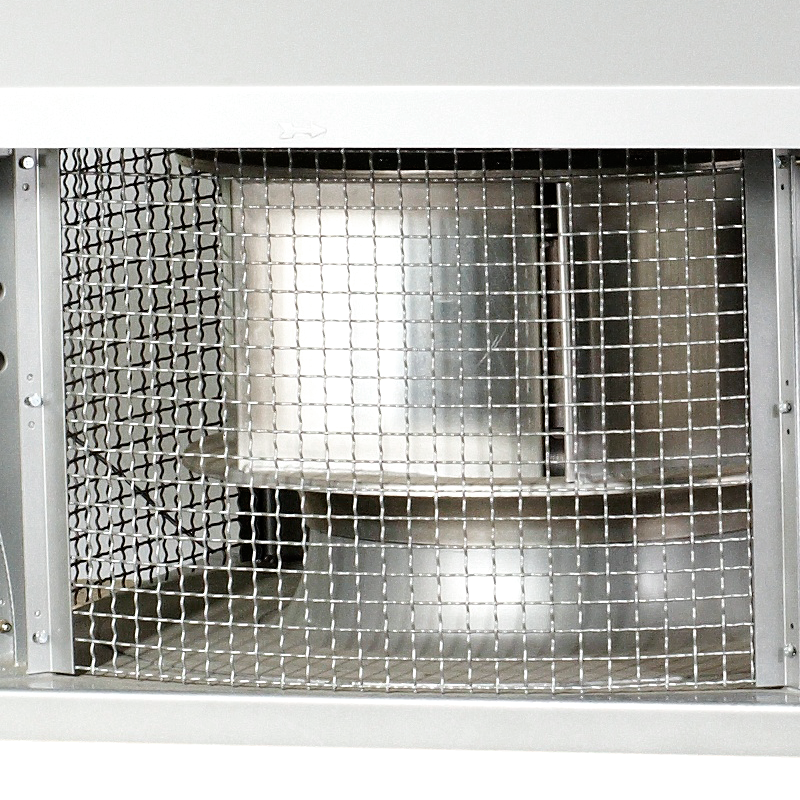

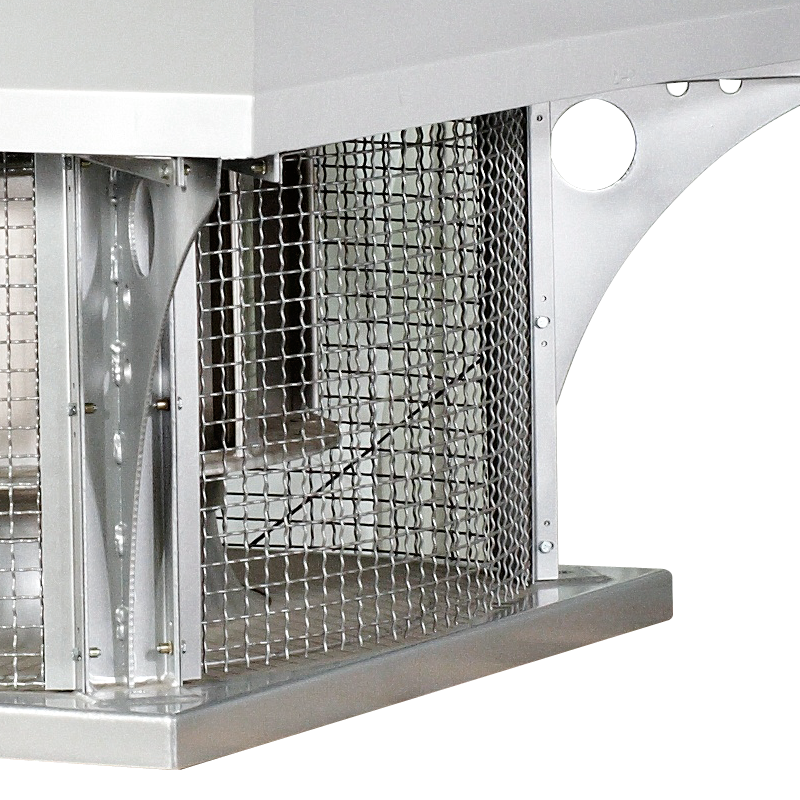

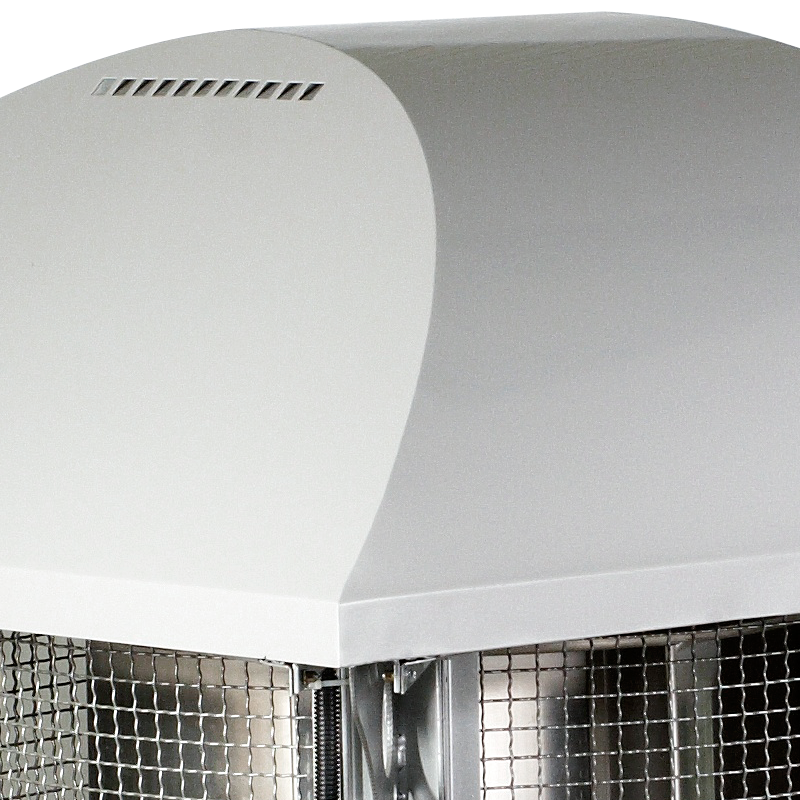

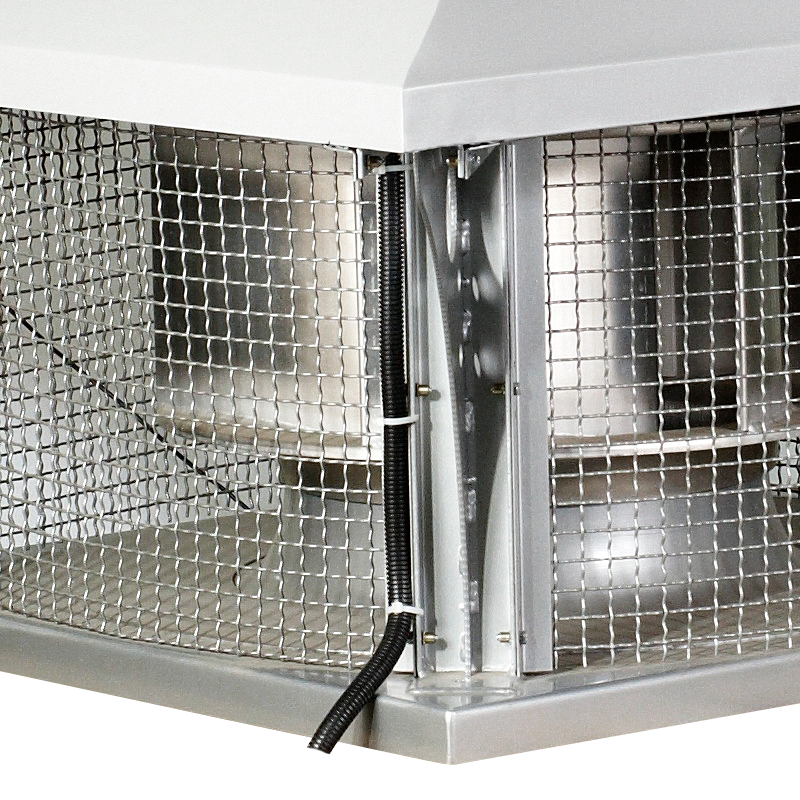

Fläkten är direktdriven med skovelhjul och har fläkthus tillverkat i stålplåt. Den täckande kåpan är även den av stål och styr luftströmmen för ett horisontellt luftutsläpp. Fläkthjulet har bakåtböjda skovlar (hjultyp B) och är tillverkat i aluminiumplåt. Fläkten lackas i RAL9006.
Motor
Produkter monteras i standardutförande med en asynkron trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
Katalogkort
- Användarmanual 1,80 MB
- Försäkran om överensstämmelse (CE) 372,58 KB
- Försäkran om överensstämmelse (CE) 406,20 KB
- Försäkran om överensstämmelse (CE) 381,73 KB
- Försäkran om överensstämmelse (CE) 399,34 KB
- Försäkran om överensstämmelse (CE) 388,94 KB
- CAD ritningar 3,40 MB
- Elektriskt anslutningsdiagram 40,04 KB
Arbetsegenskaper
Dimensioner
| Typ | A | B | C | D | H |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| RBH/8-630-075 | 750 | 899 | 45 | 1250 | 960 |
| RBH/6-630-150 | 750 | 899 | 45 | 1250 | 960 |
| RBH/4-630-400 | 750 | 899 | 45 | 1250 | 960 |
| RBH/8-710-110 | 750 | 899 | 45 | 1250 | 960 |
| RBH/6-710-300 | 750 | 899 | 45 | 1250 | 960 |
| RBH/4-710-750 | 750 | 899 | 45 | 1250 | 960 |
