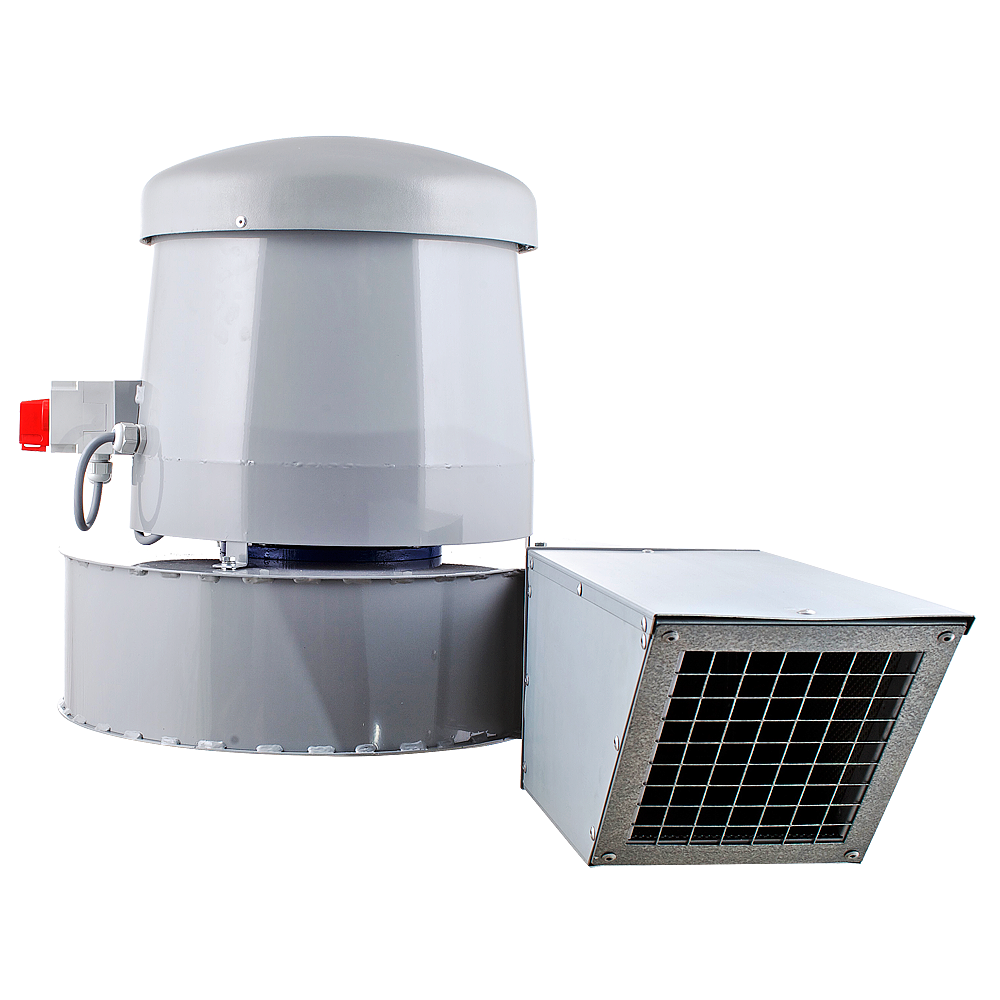

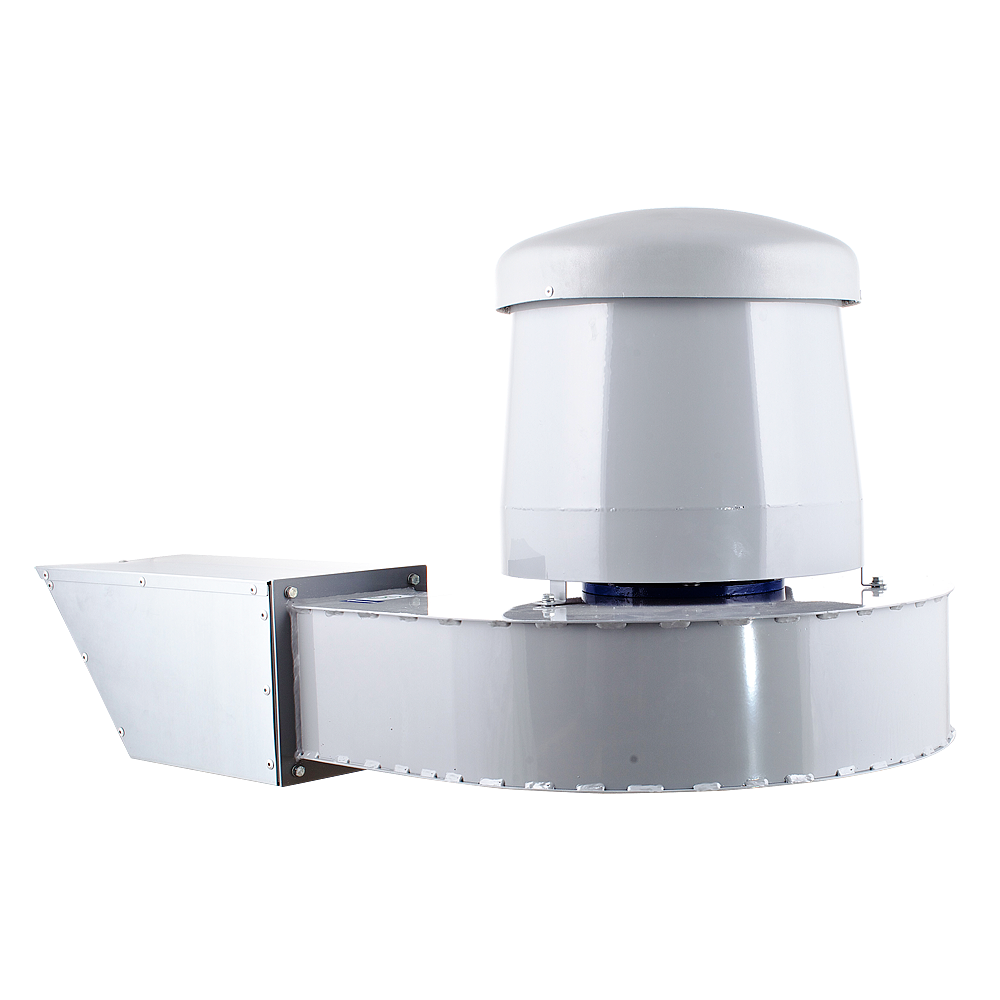

GMT-R
Takfläkt
i en annan färg än standard
Tillämpning
Fläkten är konstruerad för montering på tak. Används för transport av kraftigt förorenade medium och fibröst stoft. Lämplig för applikationer där medelhöga luftflöden eftersträvas.
Konstruktion
Fläkten är direktdriven med skovelhjul och har fläkthus tillverkat i stålplåt. Den täckande kåpan är även den av stål och styr luftströmmen för ett horisontellt luftutsläpp. Fläkthjulet har raka skovlar (hjultyp T) och är tillverkat i gjutet aluminium. Fläkten lackas i RAL7042 (grå).
Motor
Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
Katalogkort
- Användarmanual 2,49 MB
- Försäkran om överensstämmelse (CE) 372,58 KB
- Försäkran om överensstämmelse (CE) 381,73 KB
- Försäkran om överensstämmelse (CE) 399,34 KB
- Försäkran om överensstämmelse (CE) 406,20 KB
- Försäkran om överensstämmelse (CE) 388,94 KB
- CAD ritningar 20,30 MB
- Elektriskt anslutningsdiagram 42,12 KB
- Elektriskt anslutningsdiagram 40,04 KB
Arbetsegenskaper
Dimensioner
| Typ | A | B | C | H | I | J | K | x_n | ØD | ØE | ØF | ØG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| GMT-R-60-037S | 810 | 450 | 425 | 215 | 203 | 400 | 93 | 8 | 100 | 125 | 145 | 6 |
| GMT-R-60-037T | 810 | 450 | 425 | 215 | 203 | 400 | 93 | 8 | 100 | 125 | 145 | 6 |
| GMT-R-80-037S | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-80-037T | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-80-055S | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-80-055T | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-100-055S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-100-055T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-100-075S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-100-075T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-075S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-075T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-110S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-110T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-200-110S | 902 | 579 | 534 | 309 | 222 | 405 | 107 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-200-110T | 902 | 579 | 534 | 309 | 222 | 405 | 107 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-250-150T | 902 | 579 | 534 | 309 | 222 | 405 | 107 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-300-220T | 902 | 579 | 564 | 309 | 222 | 405 | 122 | 8 | 200 | 244 | 280 | 8 |
| GMT-R-400-300T | 902 | 579 | 589 | 309 | 222 | 405 | 122 | 8 | 200 | 244 | 280 | 8 |
| GMT-R-500-400T | 1102 | 585 | 741 | 317 | 222 | 600 | 223 | 8 | 315 | 344 | 368 | 11 |
