CTVB/CTVT - Takfläkt

CTVB/CTVT

Takfläkt

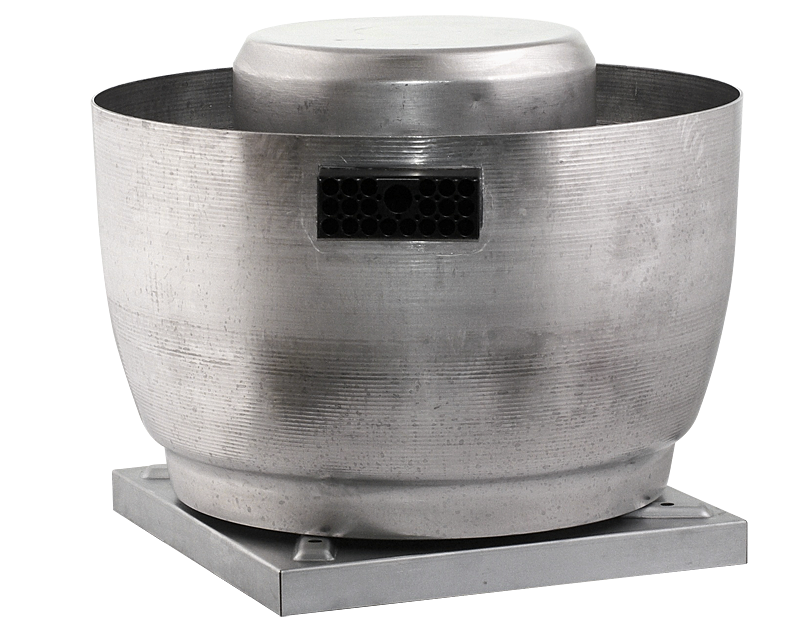

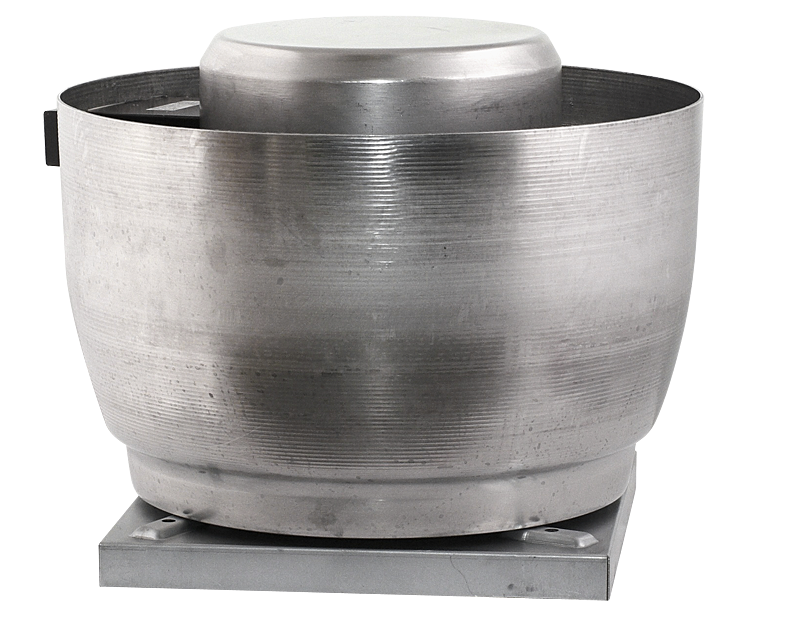

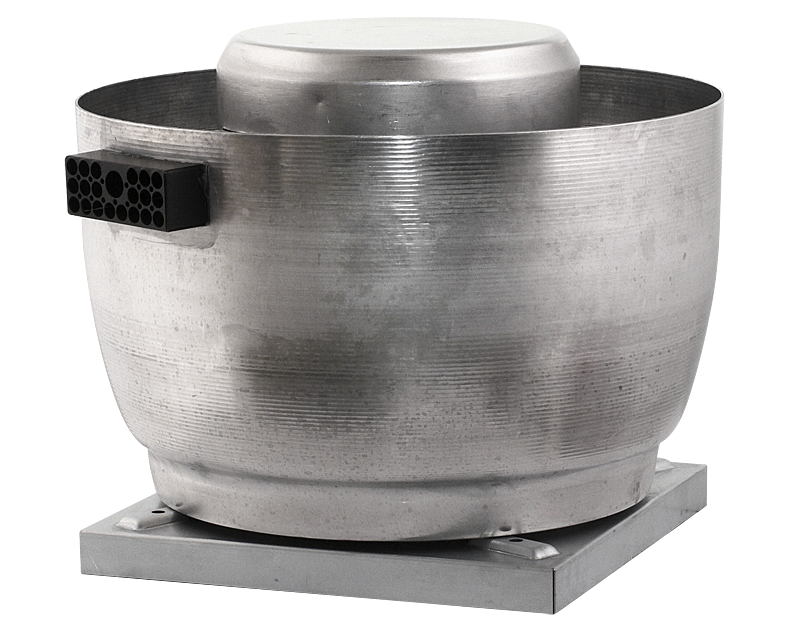

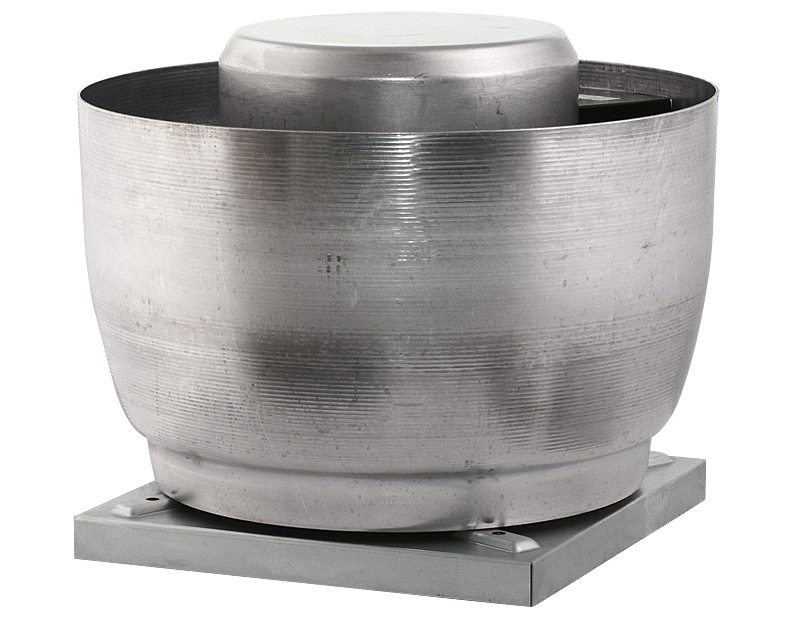

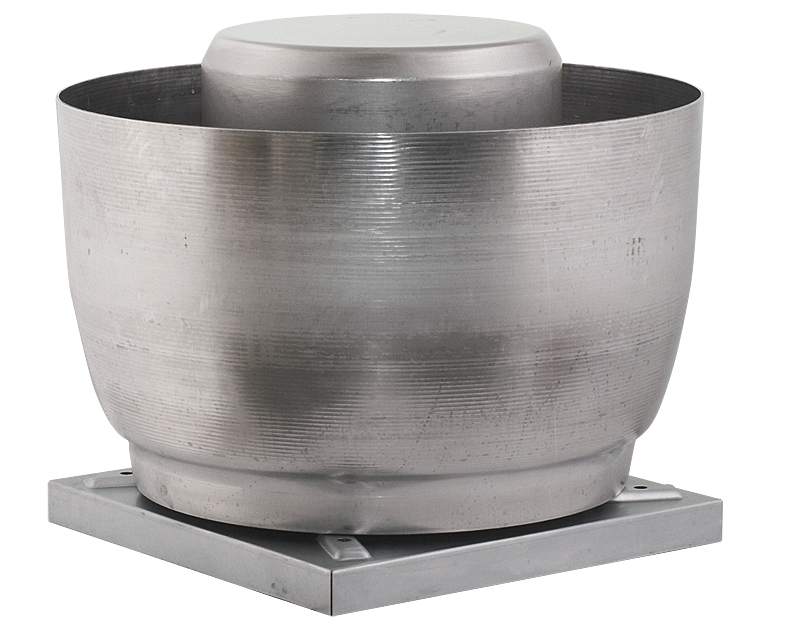

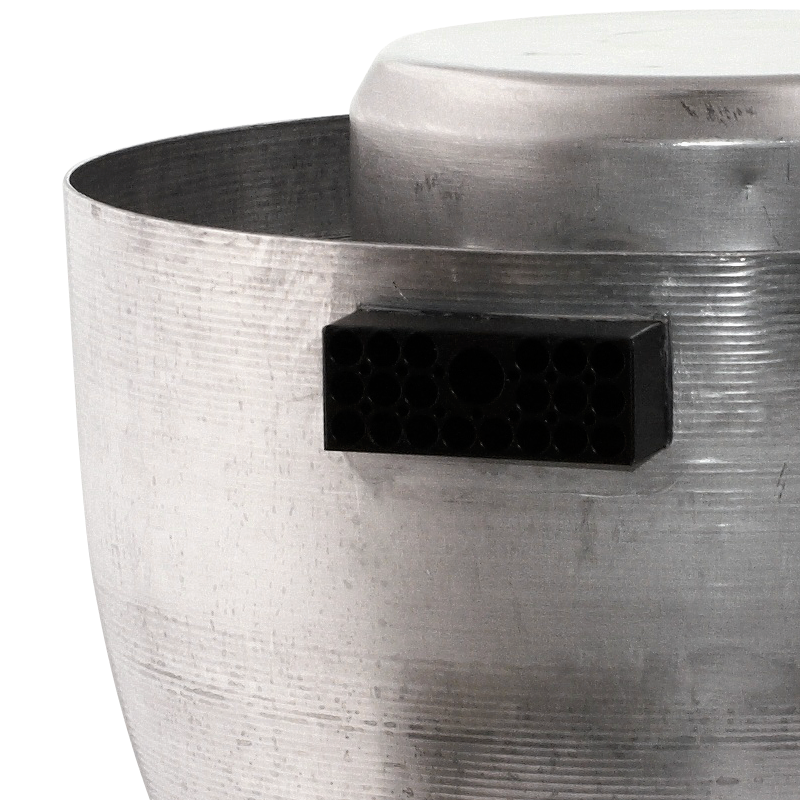

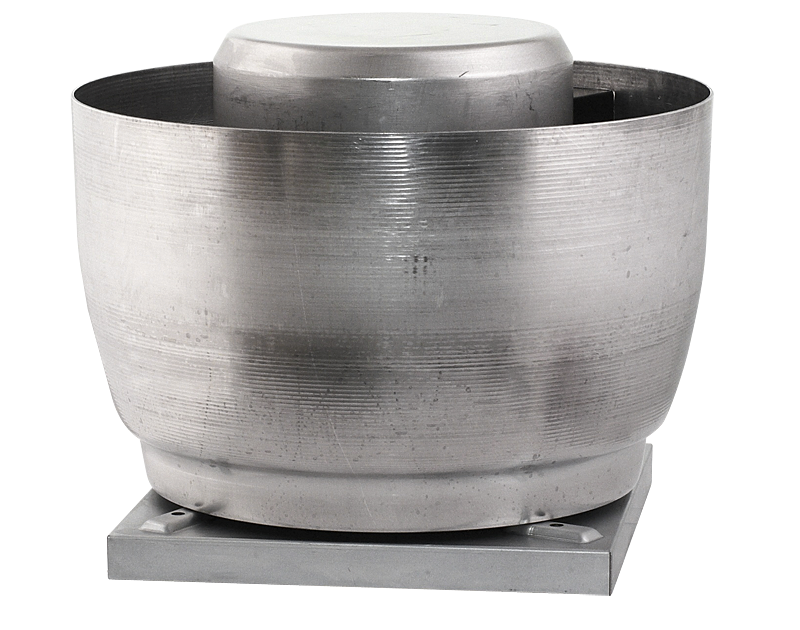

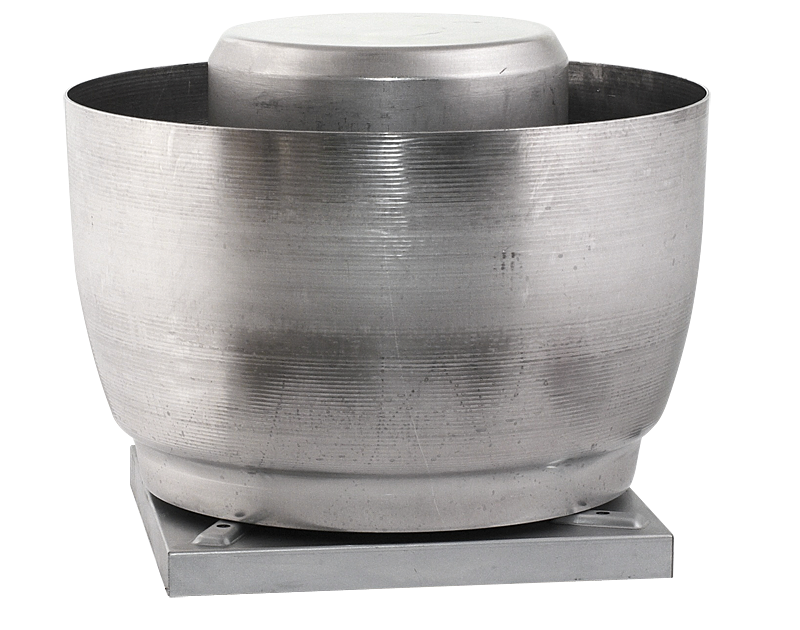

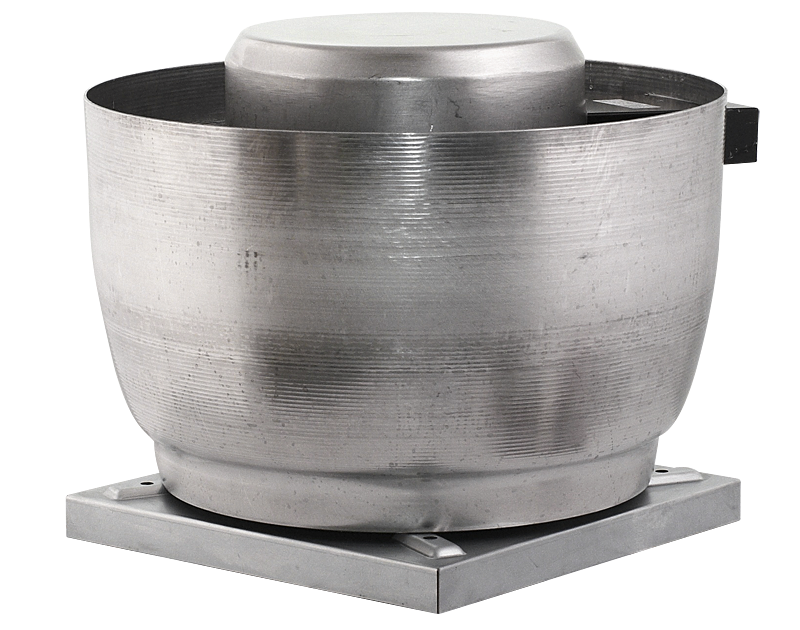

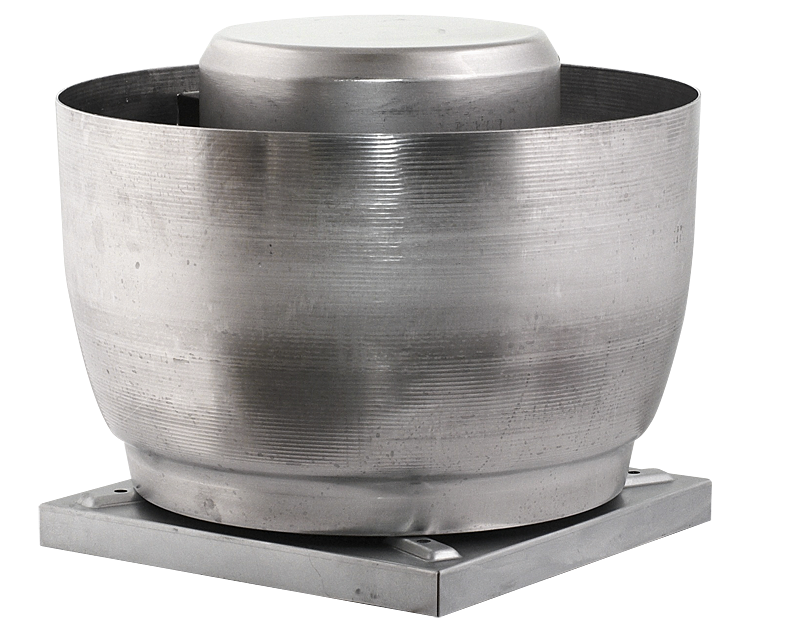

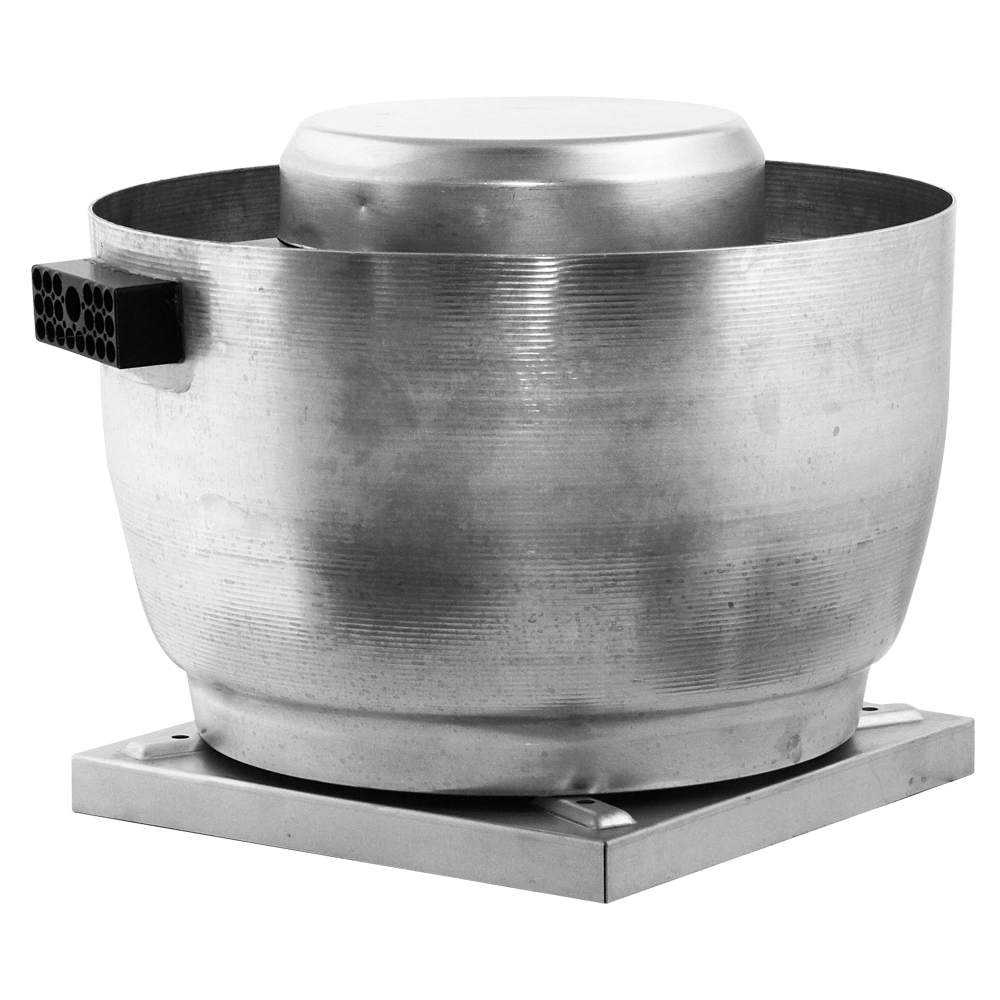

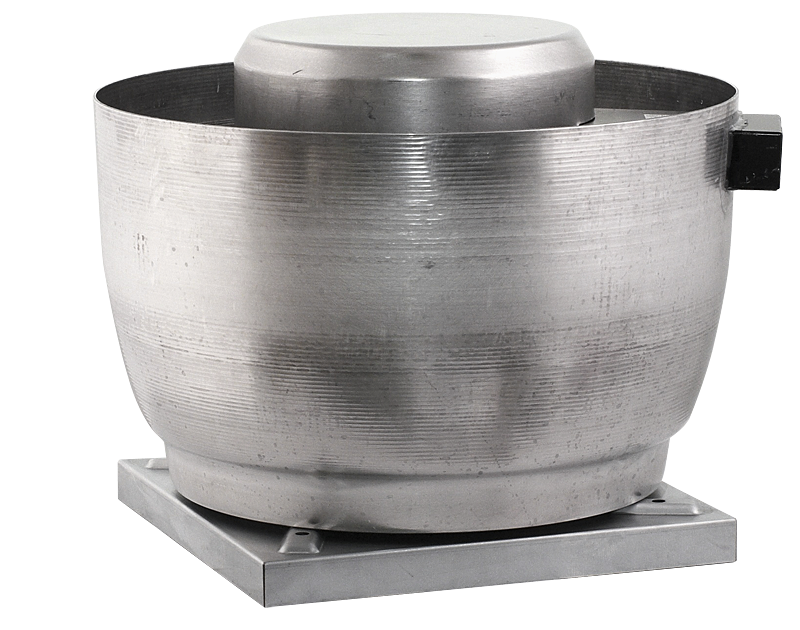

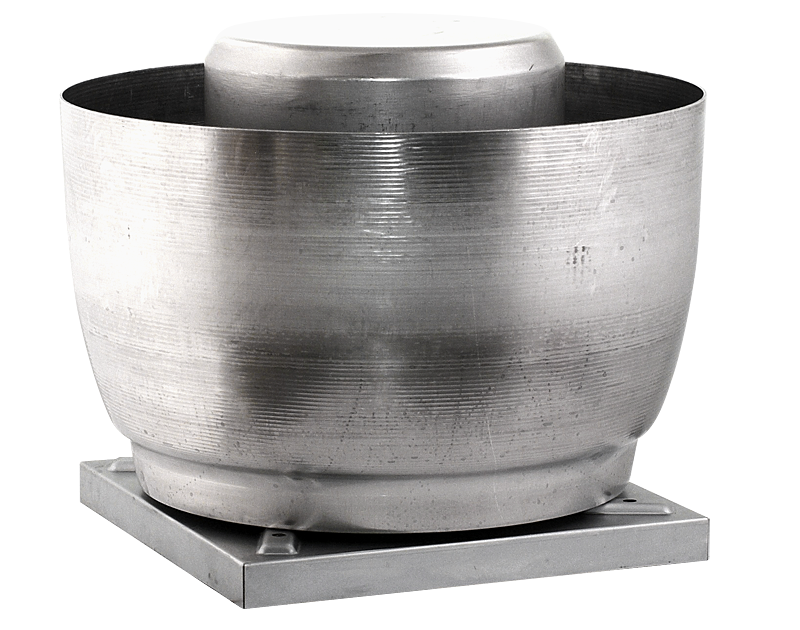

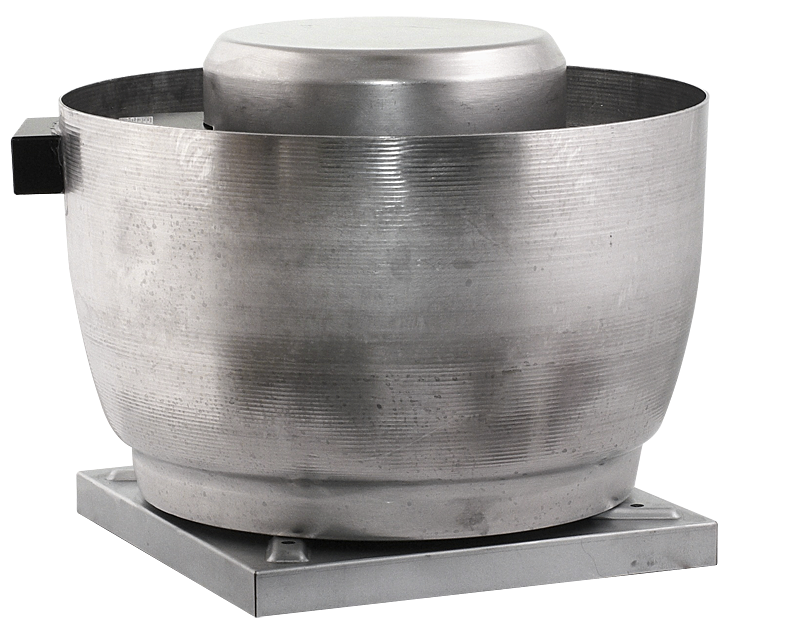

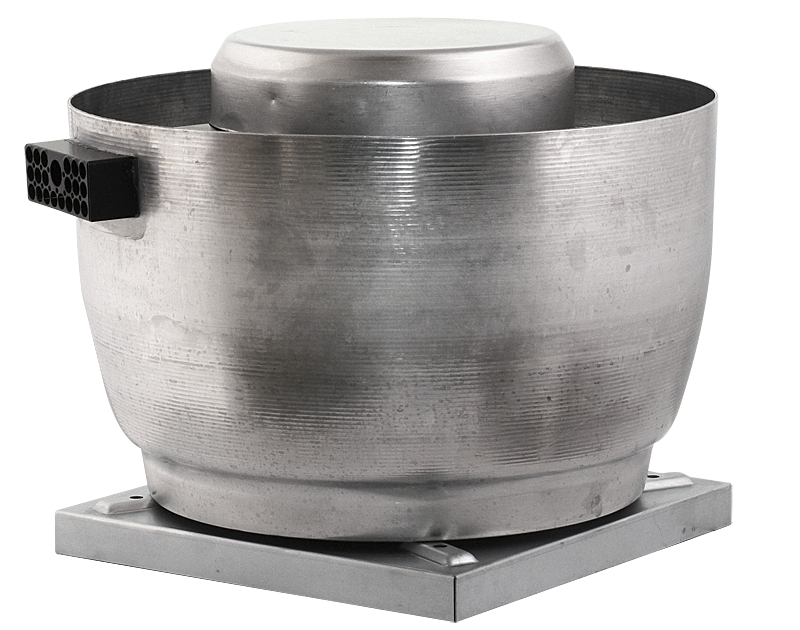

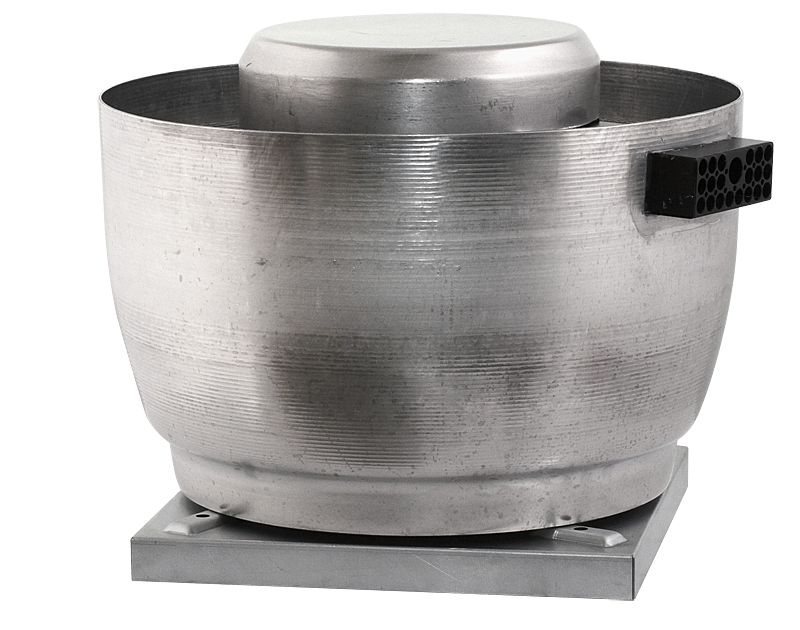

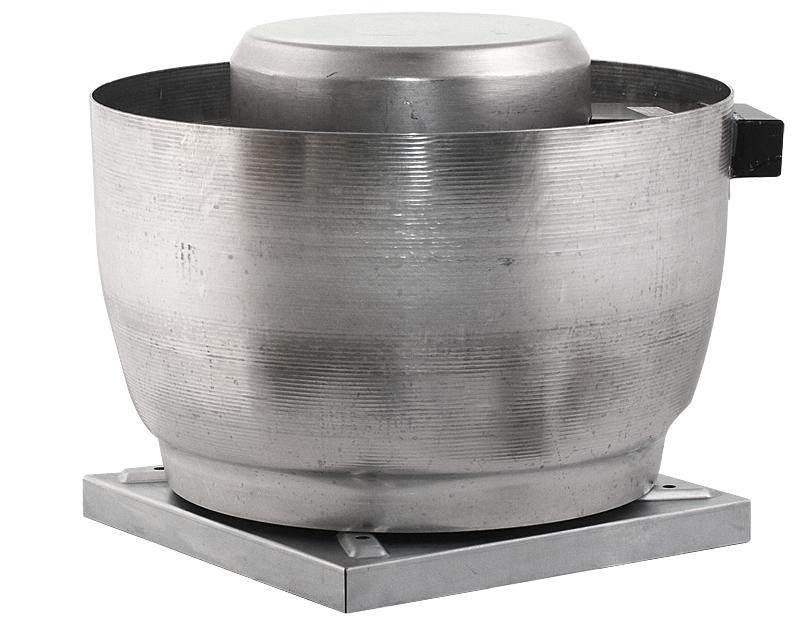

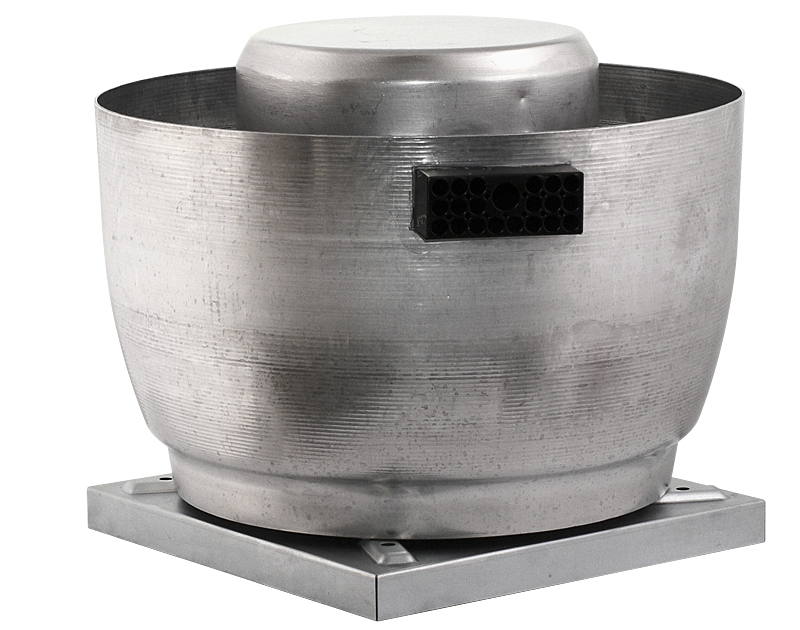

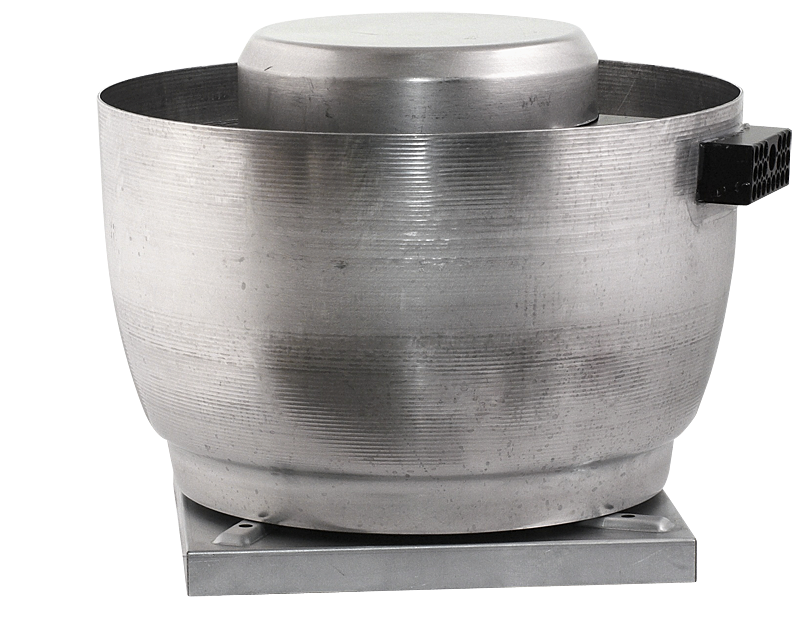

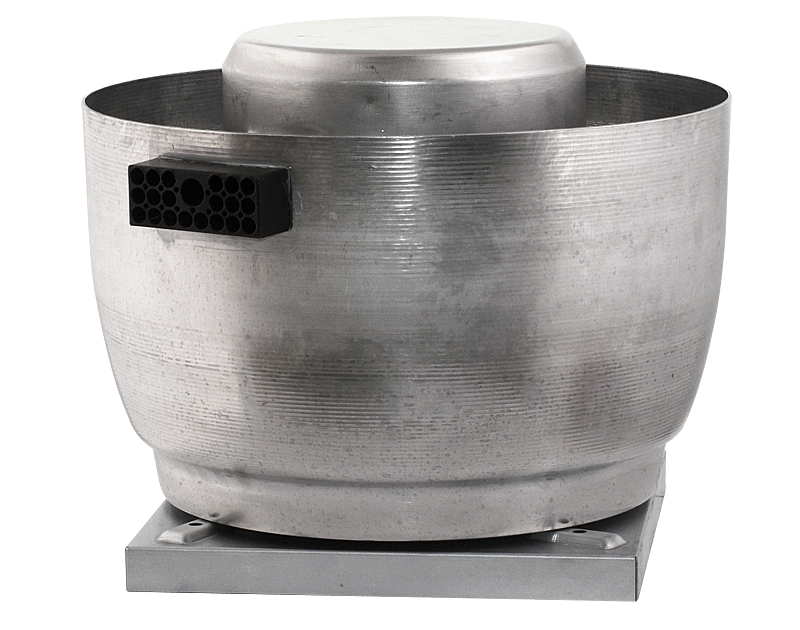

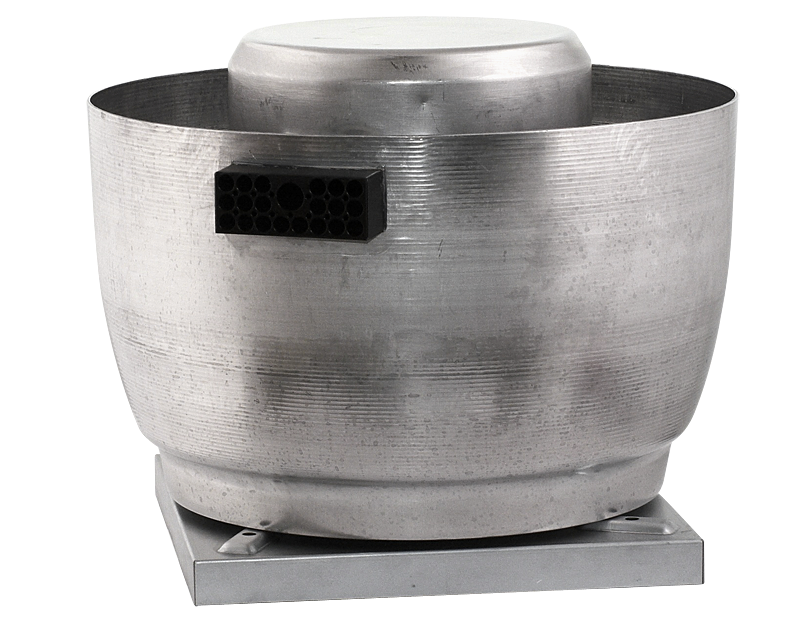

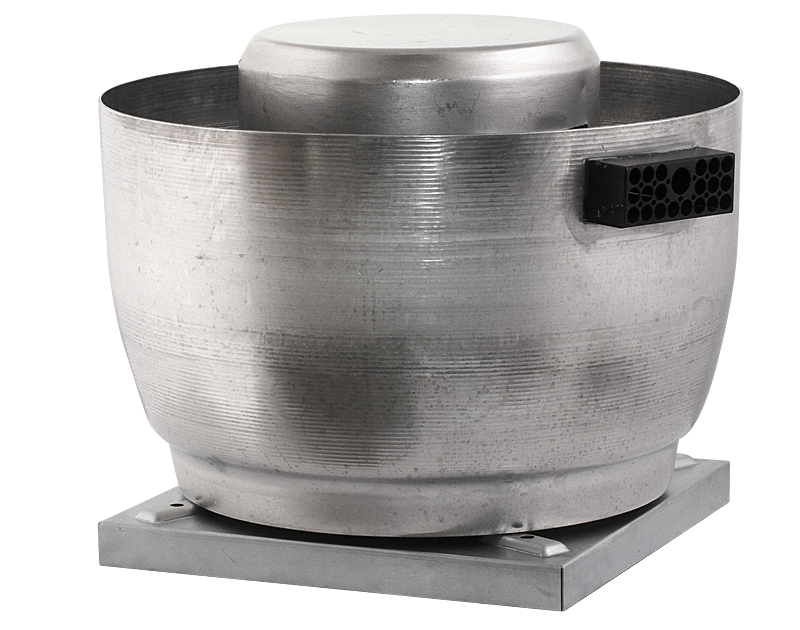

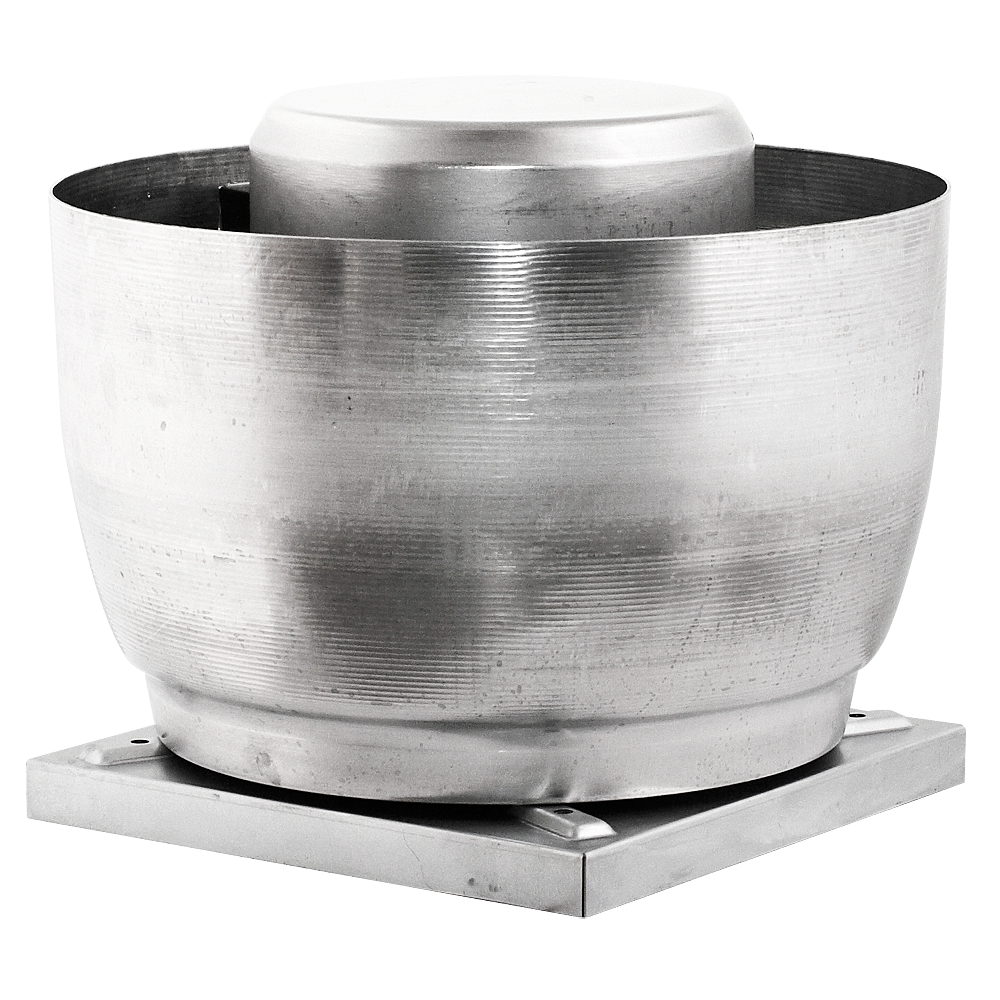

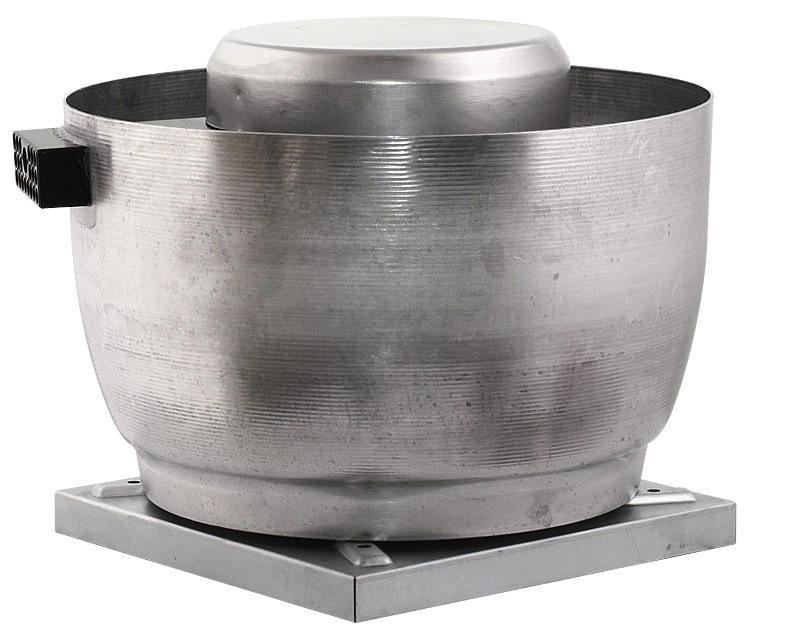

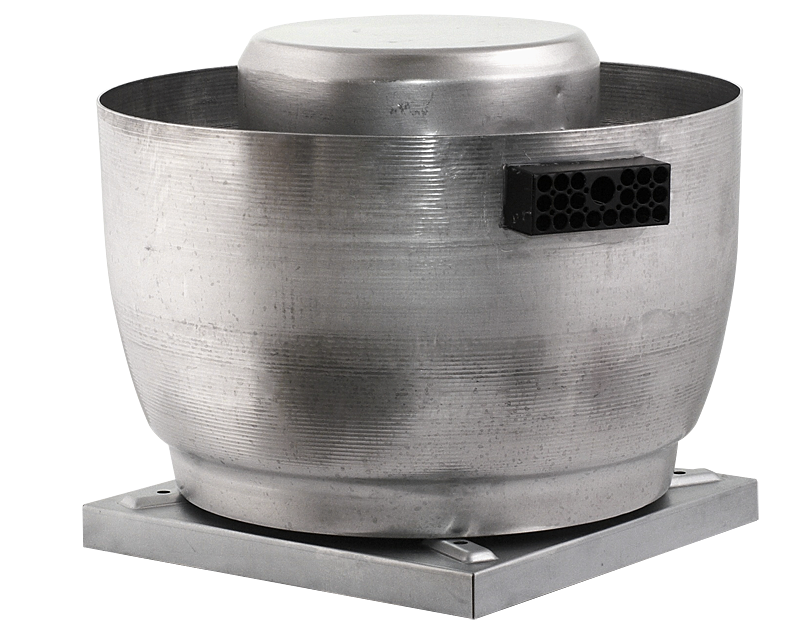

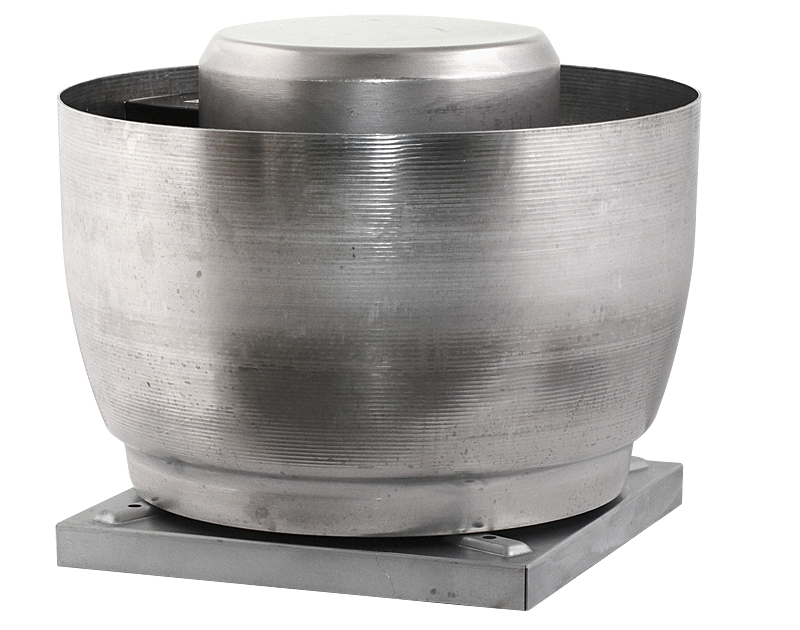

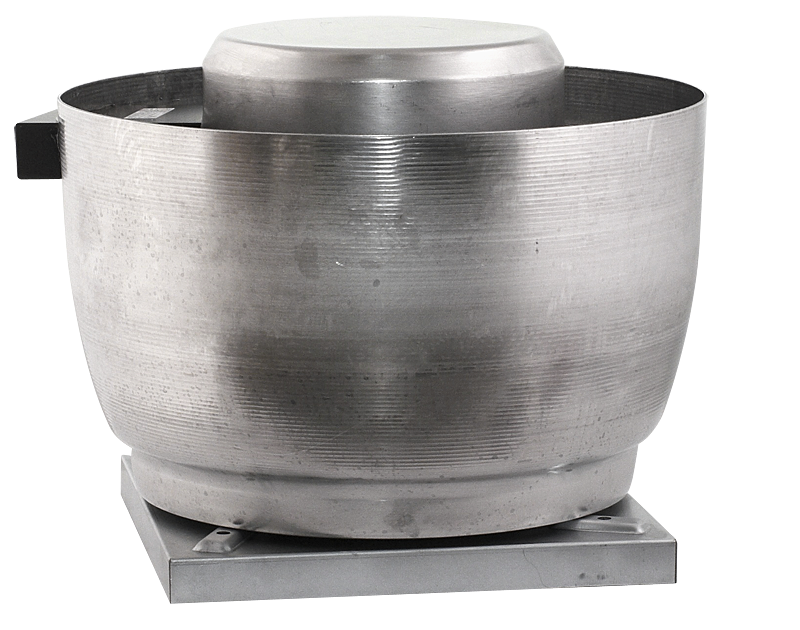

Sortiment av takmonterade centrifugalfläktar i vertikalt utströmningsformat
Kontakta oss

Ansökan

Frånluftsventilation av lager, butiks- och industrihallar, uthus inom lantbruk etc. På grund av hög temperaturbeständighet rekommenderas de speciellt som utsug från övergaller, från huvar inom köttindustrin och gastronomi. Ventilatorer med vertikalt utlopp rekommenderas speciellt för ång- och fettdimsugare. Modellerna 140, 180, 200 och 225 rekommenderas för utsugning av rök från eldstäder.
Takfläkt designad för kontinuerlig drift vid höga temperaturer:

  • CTVB/T 180/200/225 -40°C till 200°C

Andra modeller designade för kontinuerlig drift vid temperaturer upp till 120°C. Det har fansen
certifikat för överensstämmelse med standarden PN-EN 12101-3, klass F400°C/2h (förutom modellerna 180 200).

Konstruktion

  • bas gjord av galvaniserad stålplåt,
  • dynamiskt balanserad galvaniserad stålrotor,
  • i modeller av HP-serien är rotorerna gjorda av dubbelbelagd stålplåt (kataforisk färg polyester),
  • modeller i den akustiska versionen (INS) är dessutom utrustade med integrerade ljuddämpare vid fläktuttaget,
  • HP- och INS-modeller utrustade med en servicebrytare på höljet,
  • alla modeller har ett skyddsnät.


Elmotor

Modeller 180N - 400N

  • enfasmotorer 230V 50Hz och trefasmotorer 220-240/400-415V 50Hz, 2-växlade 4/8-poliga motorer 380-415V 50Hz,
  • IP55, klass F, termiskt skydd*,
  • anpassad till frekvens- och spänningsreglering**.


Modeller 450N - 630N

  • trefas 220-240/400-415V 50Hz,
  • IP55, klass F, termiskt skydd*,
  • lämplig för frekvensreglering**.


Modellerna 630H, 710N och 710H

  • trefas 400-415V-50Hz,
  • IP55, klass F, termiskt skydd*,
  • lämplig för frekvensreglering**.


HP och INS-modeller

  • trefas 400V-50Hz,
  • IP55, klass F, PTC*.

    * Om termiskt skydd är anslutet ska elinstallationen vara försedd med ett skyddssystem som gör att fläktarna kan nå maxhastigheten vid brand, oavsett det aktuella tillståndet för det termiska skyddet.
    ** Vid justering av varvtalet ska elinstallationen vara försedd med skydd som säkerställer att fläkten går på maximalt varvtal vid brand.

Arbetsegenskaper

Dimensioner

Typ C E BV ØD ØF ØAV
  mm mm mm mm mm mm
CTVB/4-180N 300 245 374 180 10 421
CTVB/4-200N 435 330 404 250 12 556
CTVB/4-225N 435 330 452 250 12 570
CTVB/4-250N 560 450 522 355 12 750
CTVB/4-315N 560 450 564 355 12 750
CTVB/4-400N 630 535 608 400 12 850
CTVB/6-200N 435 330 404 250 12 556
CTVB/6-225N 435 330 452 250 12 570
CTVB/6-250N 560 450 522 355 12 750
CTVB/6-315N 560 450 564 355 12 750
CTVB/6-400N 630 535 608 400 12 850
CTVT/4-180N 300 245 374 180 10 421
CTVT/4-200N 435 330 404 250 12 556
CTVT/4-225N 435 330 452 250 12 570
CTVT/4-250N 560 450 522 355 12 750
CTVT/4-315N 560 450 564 355 12 750
CTVT/4-400N 630 535 608 400 12 850
CTVT/4-450N 710 590 741 500 14 950
CTVT/4-632 HP 5.5kW 905 750 978 1342
CTVT/4-631 HP 7.5kW 905 750 978 1342
CTVT/4-712 HP 11kW 1270 950 1163 1611
CTVT/4-711 HP 15kW 1270 950 1163 1611
CTVT/4-802 HP 18.5kW 1270 950 1274 1611
CTVT/4-801 HP 22kW 1270 950 1292 1611
CTVT/4-632 5.5kW INS 905 750 978 1342
CTVT/4-631 7.5kW INS 905 750 978 1342
CTVT/4-712 11kW INS 1270 950 1163 1611
CTVT/4-711 15kW INS 1270 950 1250 1611
CTVT/4-802 18.5kW INS 1270 950 1274 1611
CTVT/4-801 22kW INS 1270 950 1292 1611
CTVT/6-200N 435 330 404 250 12 556
CTVT/6-225N 435 330 452 250 12 570
CTVT/6-250N 560 450 522 355 12 750
CTVT/6-315N 560 450 564 355 12 750
CTVT/6-400N 630 535 608 400 12 850
CTVT/6-450N 710 590 741 500 14 950
CTVT/6-500N 905 750 832 630 14 1216
CTVT/6-560N 905 750 832 630 14 1216
CTVT/6-630N 1100 840 1053 710 14 1327
CTVT/6-710N 1100 840 1161 719 14 1485
CTVT/8-450N 710 590 741 500 14 950
CTVT/8-500N 905 750 832 630 14 1216
CTVT/8-560N 905 750 832 630 14 1216
CTVT/8-630N 1100 840 1053 710 14 1327
CTVT/8-710N 1100 840 1161 710 14 1327
CTVT/4/8-225N 435 330 452 250 12 570
CTVT/4/8-315N 560 450 564 355 12 750
CTVT/4/8-400N 630 535 608 400 12 850
CTVT/4/8-450N 710 590 741 500 14 950
Typ C E BV ØD ØF ØAV
  mm mm mm mm mm mm
CTVT/6-630H 1100 840 1053 710 14 1327
CTVT/6-710H 1100 840 1161 719 14 1485
CTVT/4/8-250N 435 330 452 250 12 570
