Tillämpning
Fläkten är konstruerad för montering på tak. Används för transport av lätt förorenade medium och gaser med låg stofthalt. Lämplig för applikationer där höga luftflöden eftersträvas. Fläkten kan användas även vid höga temperaturer på luftströmmen.
Konstruktion

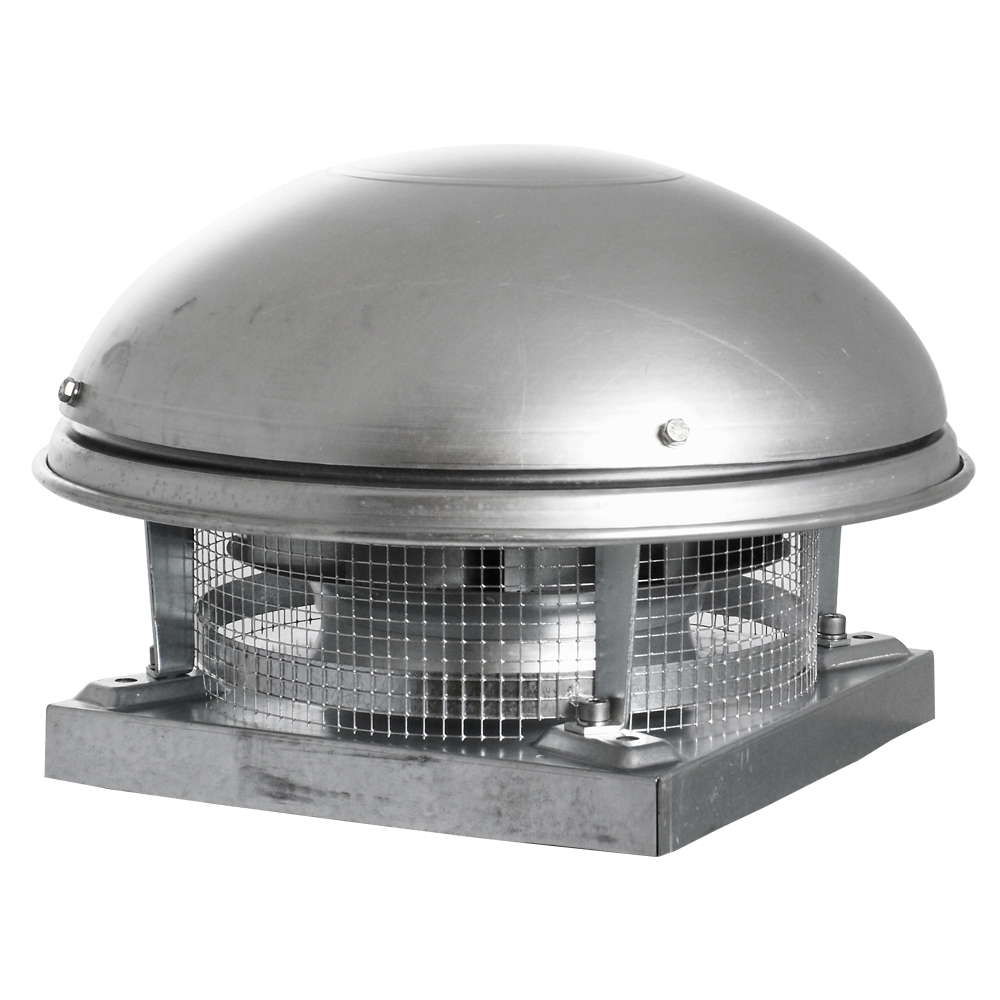

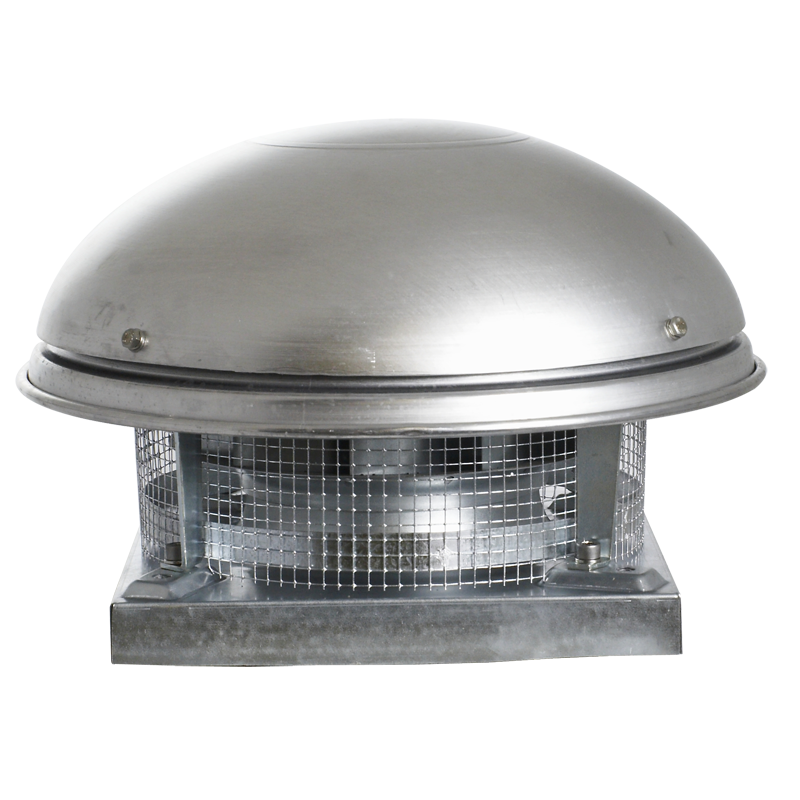

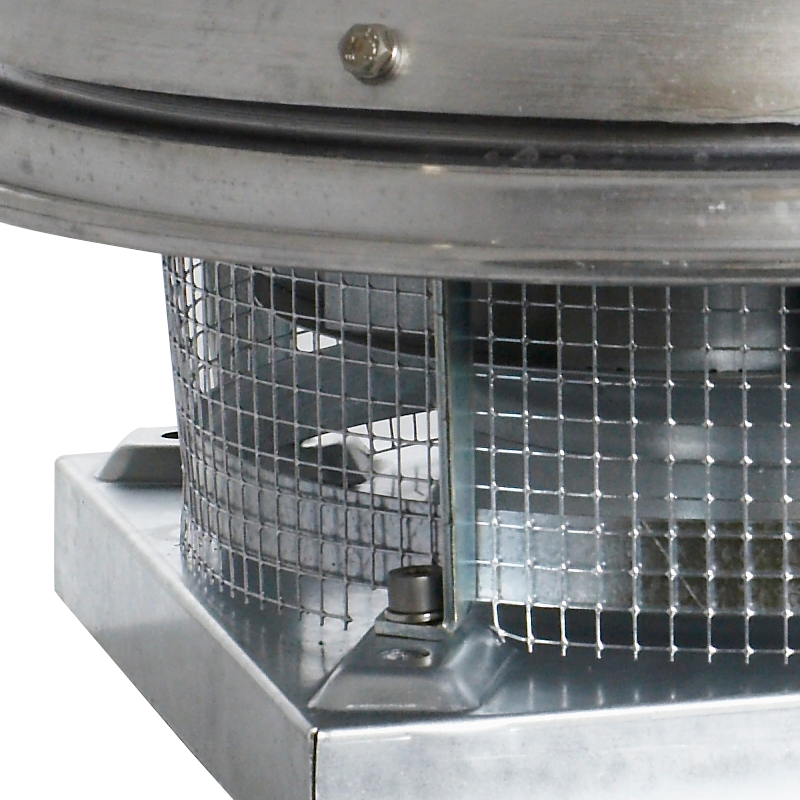

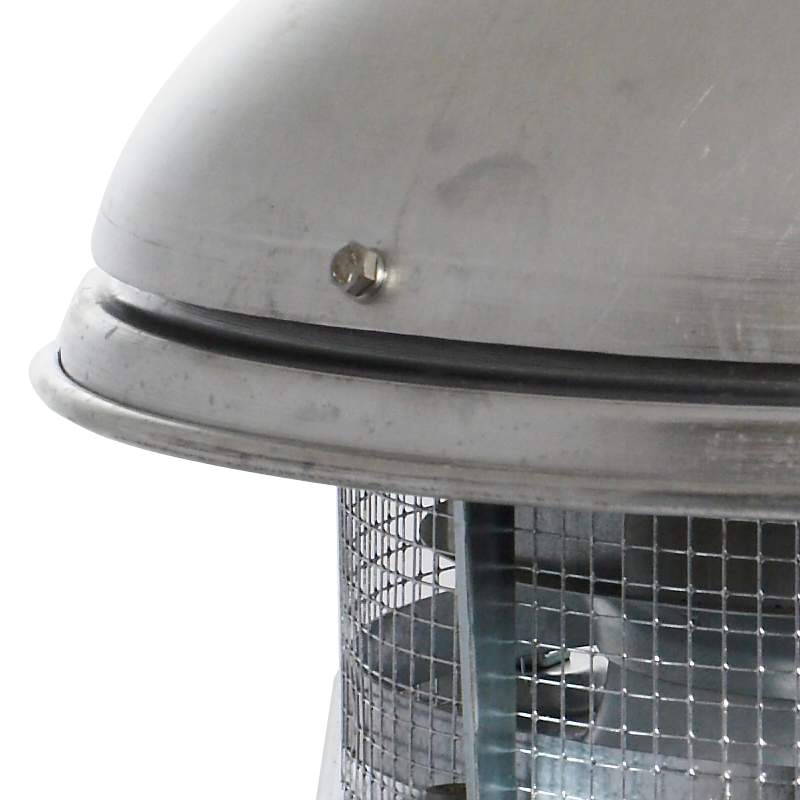

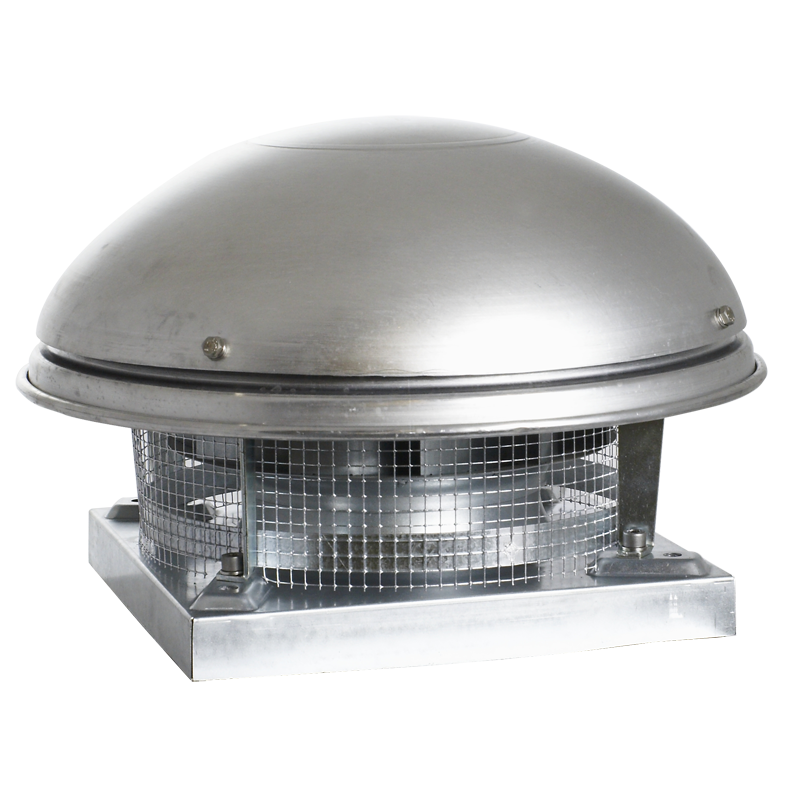

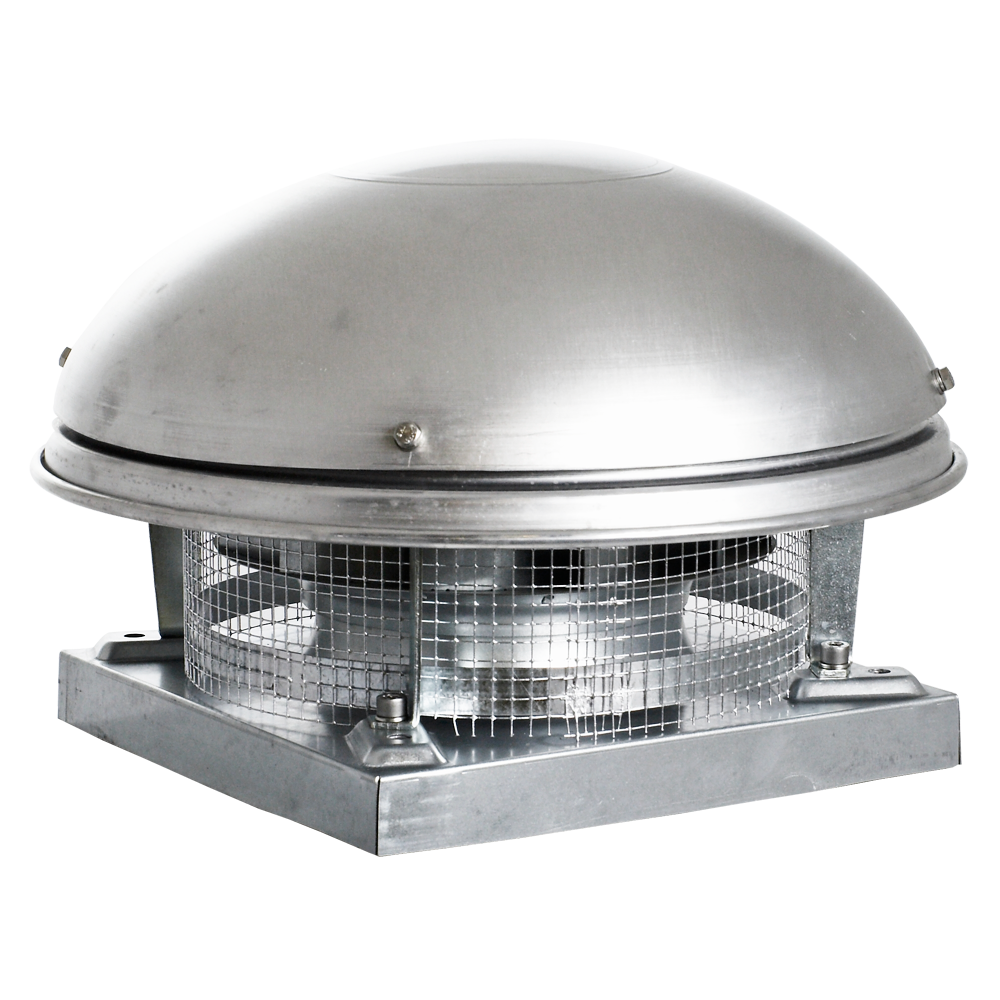

Fläkten är direktdriven med skovelhjul och har fläkthus tillverkat i galvaniserat stål. Den täckande kåpan är av aluminium och styr luftströmmen för ett horisontellt luftutsläpp. Fläkthjulet har bakåtböjda skovlar (hjultyp B) och är tillverkat i stålplåt. Fläkten är omålad.
Observera att för montage till rund kanal krävs tillbehör JBR + JPA. Alla tillbehör finns till höger på sidan.
Motor
Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Arbetsegenskaper
Typ
- CTHB/4-180N
- CTHB/4-200N
- CTHB/4-225N
- CTHB/4-250N
- CTHB/4-315N
- CTHB/4-400N
- CTHB/6-200N
- CTHB/6-225N
- CTHB/6-250N
- CTHB/6-315N
- CTHB/6-400N
- CTHT/4-180N
- CTHT/4-200N
- CTHT/4-225N
- CTHT/4-250N
- CTHT/4-315N
- CTHT/4-400N
- CTHT/4-450
- CTHT/6-200N
- CTHT/6-225N
- CTHT/6-250N
- CTHT/6-315N
- CTHT/6-400N
- CTHT/6-450
- CTHT/6-500
- CTHT/6-560
- CTHT/6-630
- CTHT/6-630H
- CTHT/6-710
- CTHT/6-710H
- CTHT/8-450
- CTHT/8-500
- CTHT/8-560
- CTHT/8-630
- CTHT/8-710
- CTHT/4/8-225N
- CTHT/4/8-250N
- CTHT/4/8-315N
- CTHT/4/8-400N
- CTHT/4/8-450
- CTHT/6/12-450
- CTHT/6/12-500
- CTHT/6/12-560
- CTHT/6/12-630
- CTHT/6/12-710
CTHB/4-180N
- Pst max = 142 Pa
- Q max = 900 m3/h
- P max = 65 W
- n = 1290 varv/min
- I max = 0.3 A
- U nom = 230 V
- L wA = 48 dB(A)
Dimensioner
| Typ | BH | ØD | ØF | ØAH | sq_C | sq_E |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| CTHB/4-180N | 292 | 180 | 10 | 415 | 300 | 245 |
| CTHB/4-200N | 340 | 250 | 12 | 561 | 435 | 330 |
| CTHB/4-225N | 383 | 250 | 12 | 561 | 435 | 330 |
| CTHB/4-250N | 425 | 355 | 12 | 762 | 560 | 450 |
| CTHB/4-315N | 469 | 355 | 12 | 762 | 560 | 450 |
| CTHB/4-400N | 532 | 400 | 12 | 850 | 630 | 535 |
| CTHB/6-200N | 340 | 250 | 12 | 561 | 435 | 330 |
| CTHB/6-225N | 383 | 250 | 12 | 561 | 435 | 330 |
| CTHB/6-250N | 425 | 355 | 12 | 762 | 560 | 450 |
| CTHB/6-315N | 469 | 355 | 12 | 762 | 560 | 450 |
| CTHB/6-400N | 532 | 400 | 12 | 850 | 630 | 535 |
| CTHT/4-180N | 292 | 180 | 10 | 415 | 300 | 245 |
| CTHT/4-200N | 340 | 250 | 12 | 561 | 435 | 330 |
| CTHT/4-225N | 383 | 250 | 12 | 561 | 435 | 330 |
| CTHT/4-250N | 425 | 355 | 12 | 762 | 560 | 450 |
| CTHT/4-315N | 469 | 355 | 12 | 762 | 560 | 450 |
| CTHT/4-400N | 532 | 400 | 12 | 850 | 630 | 535 |
| CTHT/4-450 | 713 | 500 | 14 | 962 | 710 | 590 |
| CTHT/6-200N | 340 | 250 | 12 | 561 | 435 | 330 |
| CTHT/6-225N | 383 | 250 | 12 | 561 | 435 | 330 |
| CTHT/6-250N | 425 | 355 | 12 | 762 | 560 | 450 |
| CTHT/6-315N | 469 | 355 | 12 | 762 | 560 | 450 |
| CTHT/6-400N | 532 | 400 | 12 | 850 | 630 | 535 |
| CTHT/6-450 | 713 | 500 | 14 | 962 | 710 | 590 |
| CTHT/6-500 | 824 | 630 | 14 | 1214 | 905 | 750 |
| CTHT/6-560 | 874 | 630 | 14 | 1214 | 905 | 750 |
| CTHT/6-630 | 1029 | 710 | 14 | 1336 | 1100 | 840 |
| CTHT/6-630H | 1029 | 710 | 14 | 1336 | 1100 | 840 |
| CTHT/6-710 | 1127 | 710 | 14 | 1336 | 1100 | 840 |
| CTHT/6-710H | 1127 | 710 | 14 | 1336 | 1100 | 840 |
| CTHT/8-450 | 713 | 500 | 14 | 962 | 710 | 590 |
| CTHT/8-500 | 824 | 630 | 14 | 1214 | 905 | 750 |
| CTHT/8-560 | 874 | 630 | 14 | 1214 | 905 | 750 |
| CTHT/8-630 | 1029 | 710 | 14 | 1336 | 1100 | 840 |
| CTHT/8-710 | 1127 | 710 | 14 | 1336 | 1100 | 840 |
| CTHT/4/8-225N | 383 | 250 | 12 | 561 | 435 | 330 |
| CTHT/4/8-250N | 383 | 250 | 12 | 561 | 435 | 330 |
| CTHT/4/8-315N | 469 | 355 | 12 | 762 | 560 | 450 |
| CTHT/4/8-400N | 532 | 400 | 12 | 850 | 630 | 535 |
| CTHT/4/8-450 | 713 | 500 | 14 | 962 | 710 | 590 |
| CTHT/6/12-450 | 713 | 500 | 14 | 962 | 710 | 590 |
| CTHT/6/12-500 | 824 | 630 | 14 | 1214 | 905 | 750 |
| CTHT/6/12-560 | 874 | 630 | 14 | 1214 | 905 | 750 |
| CTHT/6/12-630 | 1029 | 710 | 14 | 1336 | 1100 | 840 |
| CTHT/6/12-710 | 1127 | 710 | 14 | 1336 | 1100 | 840 |
