THGT
Rökgasfläkt
400°C/2h
300°C/2h
Tillämpning

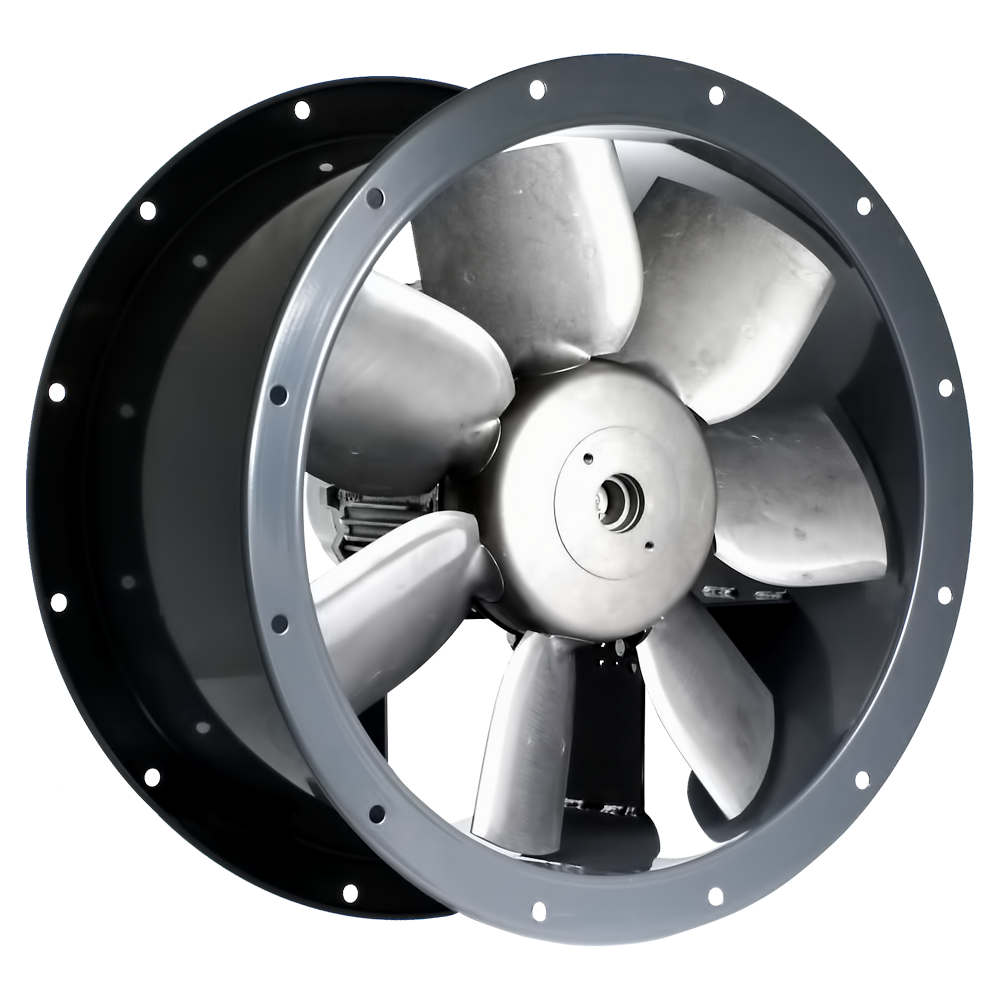

Rökgasanpassad axialfläkt i kanalutförande. Lämplig för applikationer där mycket höga luftflöden eftersträvas.
Certifierade enligt F-400 120 och F-200 120.
Konstruktion

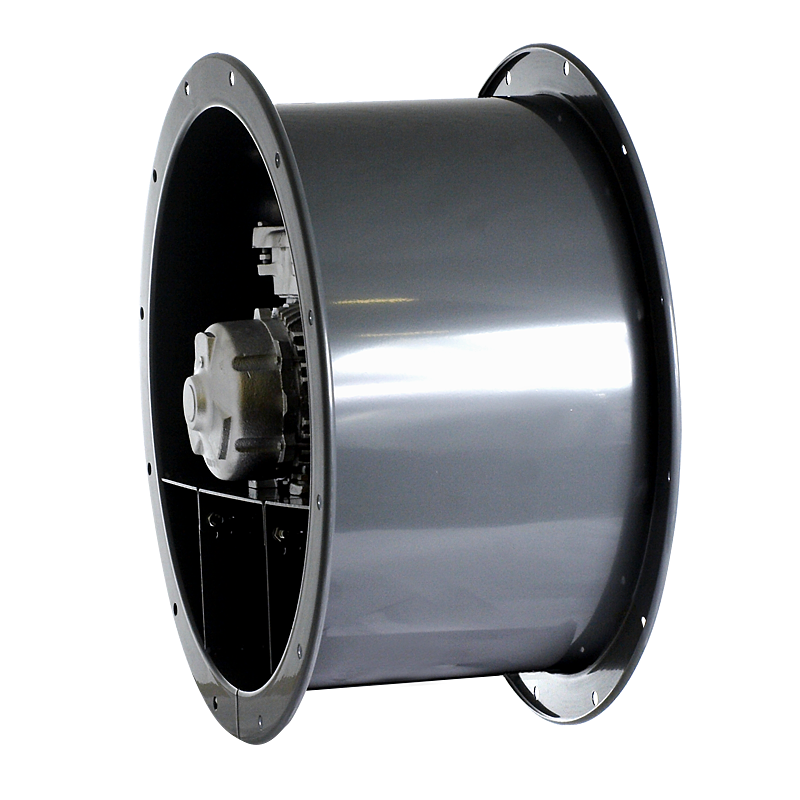

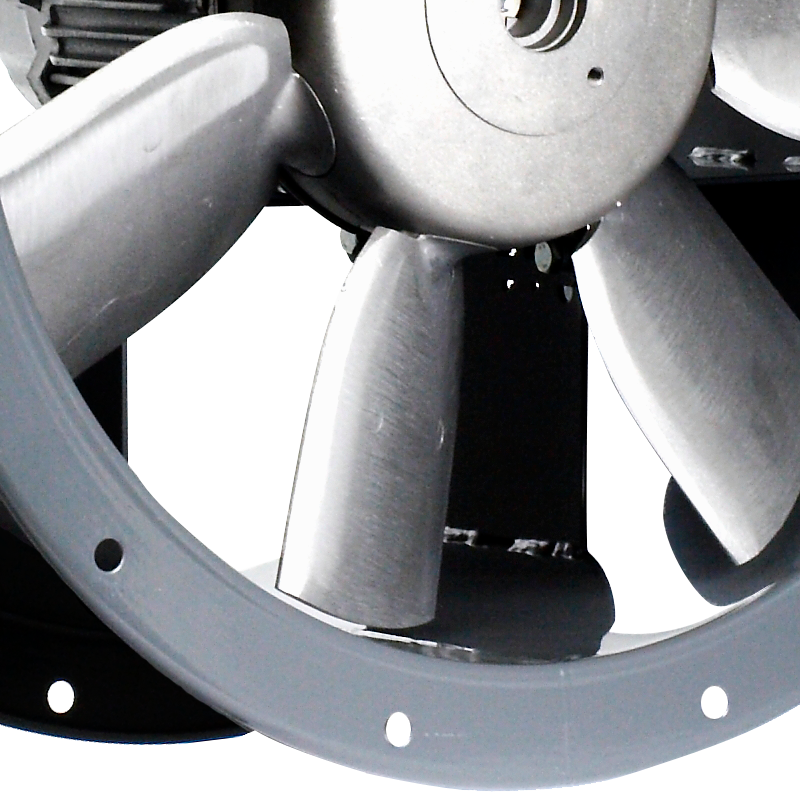

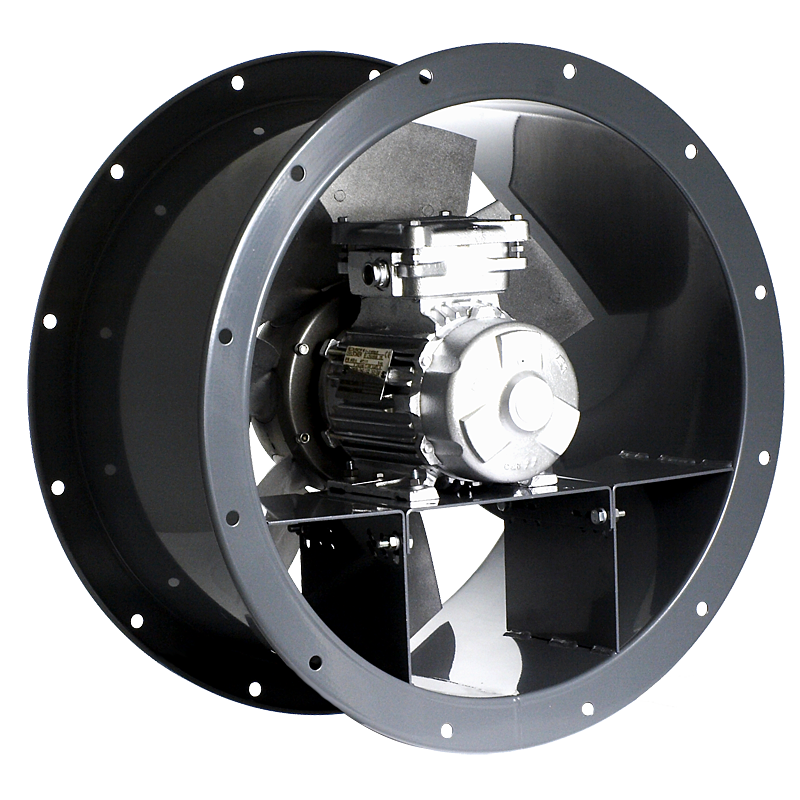

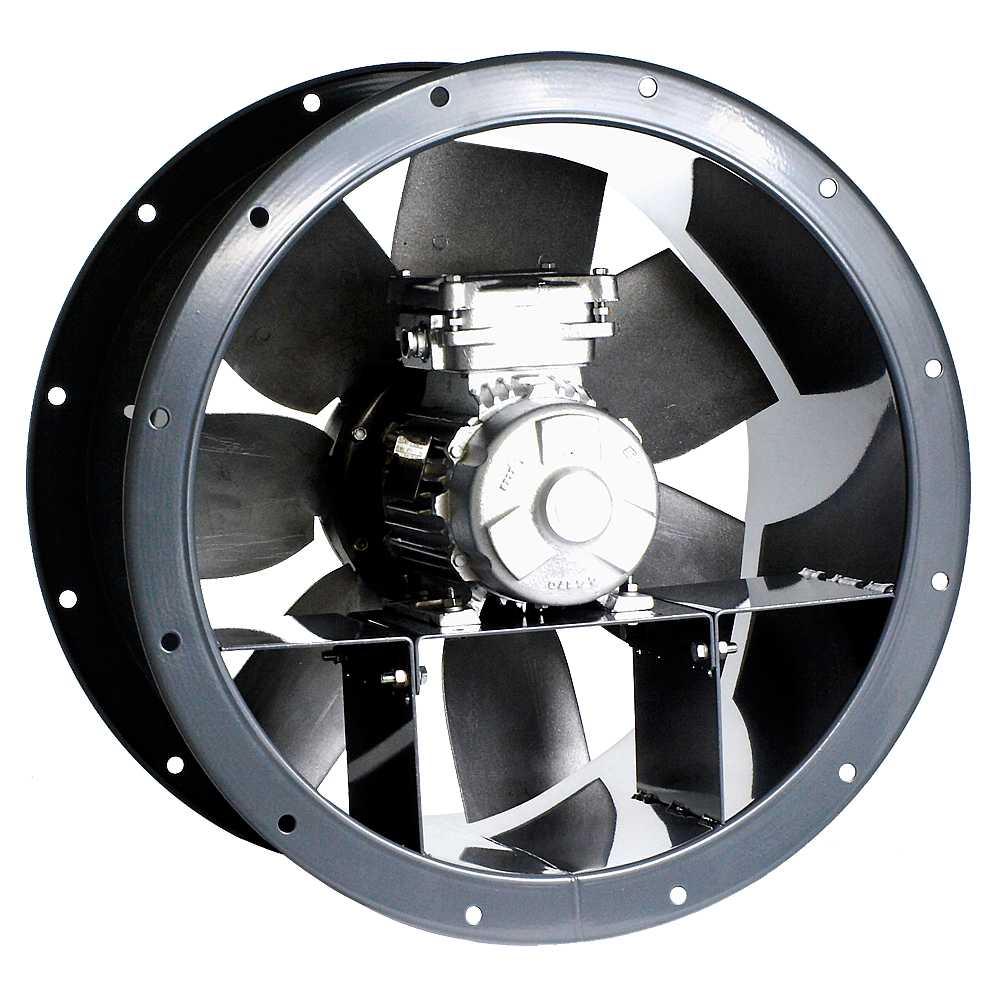

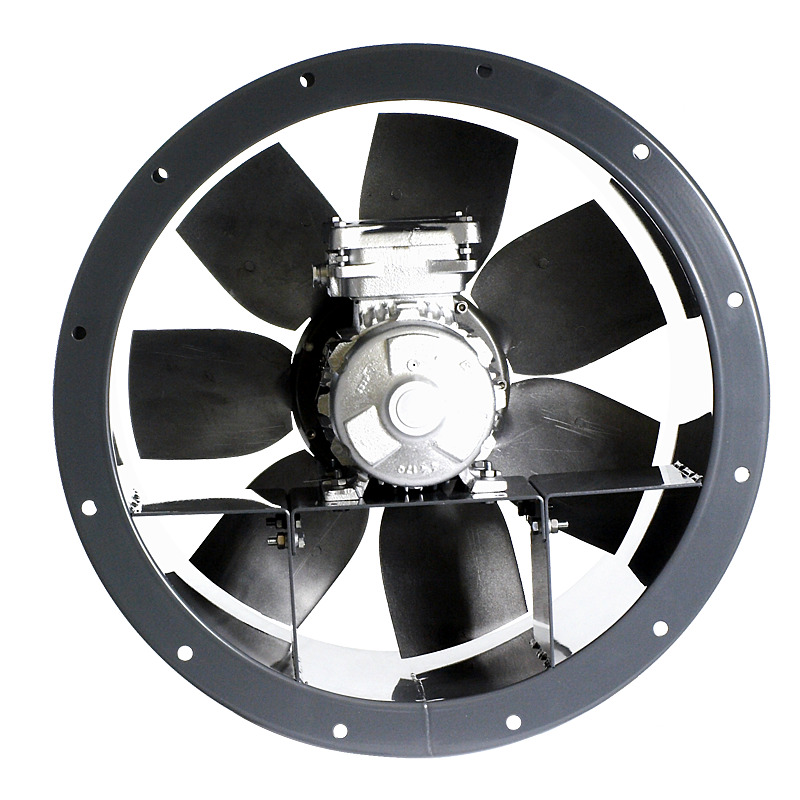

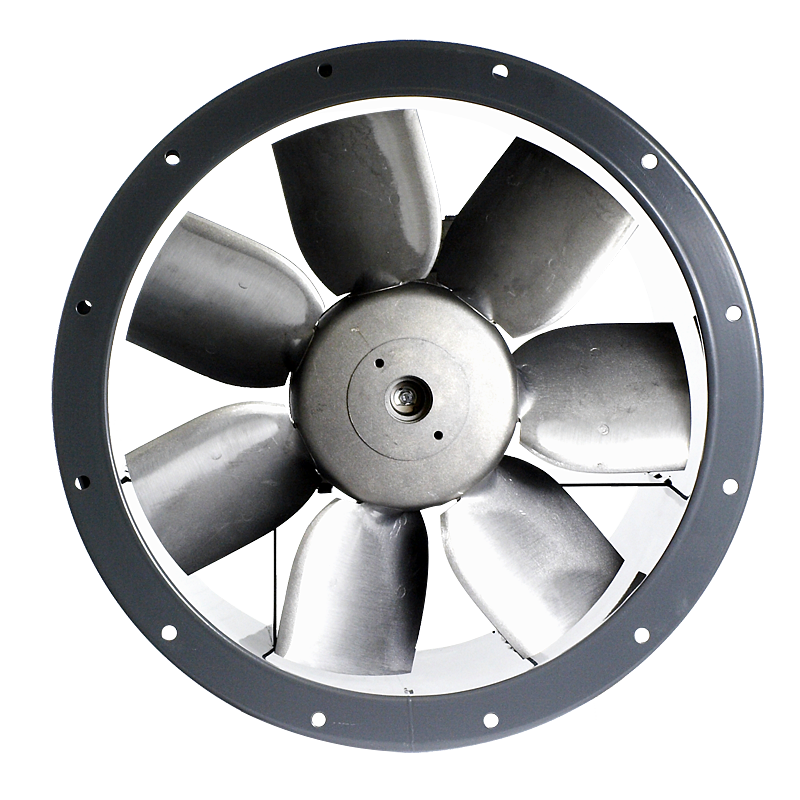

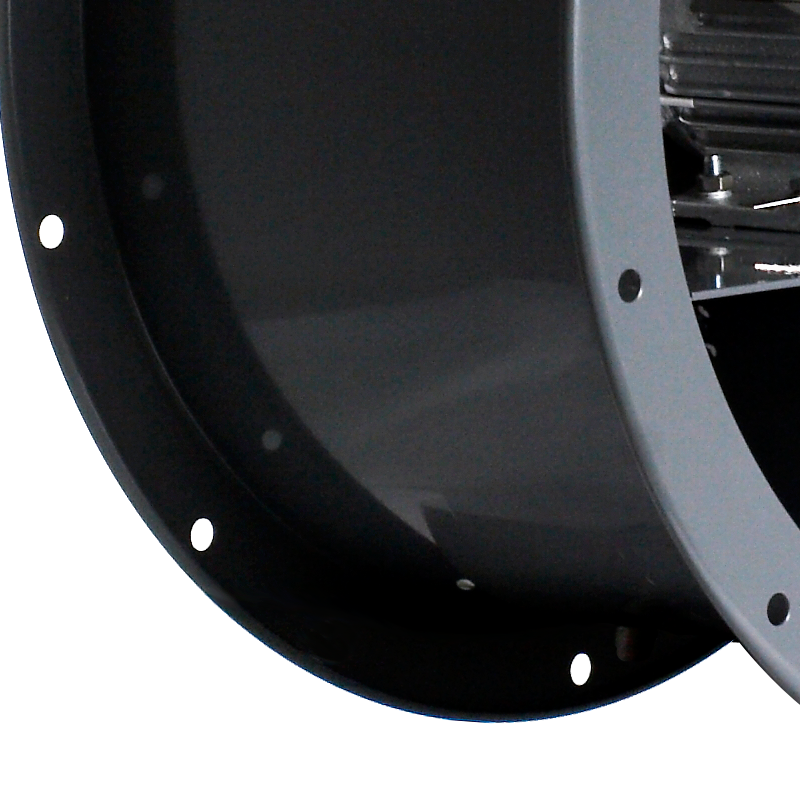

Fläkten är direktdriven med axialvinge och har fläkthus tillverkat i varmförzinkat stål. Den byggs som standard med luftriktning B, hjul -> motor, och luftströmmen skapas av en vinge i aluminium. Fläkten är omålad.

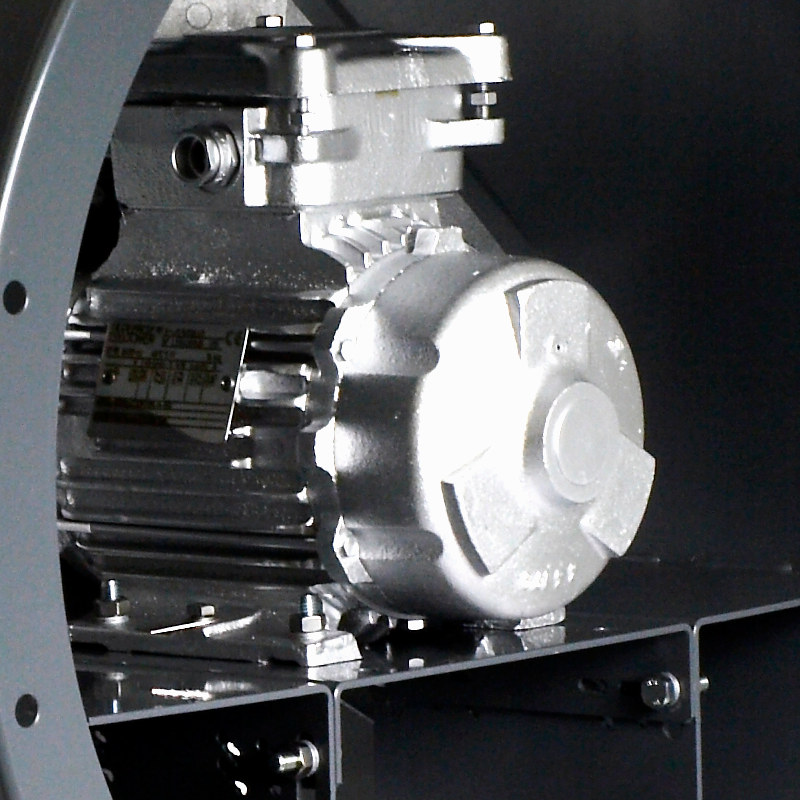

Motor
Produkter monteras i standardutförande med en asynkron trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass H eller F (beroende på modell). Vissa fläktmodeller har 2-hastighetsmotorer som standard.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
- Användarmanual 3,01 MB
- Försäkran om överensstämmelse (CE) 368,11 KB
- Försäkran om överensstämmelse (CE) 371,98 KB
- Försäkran om överensstämmelse (CE) 371,98 KB
- Försäkran om överensstämmelse (CE) 365,69 KB
- Försäkran om överensstämmelse (CE) 771,11 KB
- Försäkran om överensstämmelse (CE) 1,04 MB
- Försäkran om överensstämmelse (CE) 365,69 KB
- Försäkran om överensstämmelse (CE) 229,60 KB
- Försäkran om överensstämmelse (CE) 368,11 KB
- Försäkran om överensstämmelse (CE) 368,11 KB
- Försäkran om överensstämmelse (CE) 225,62 KB
- Försäkran om överensstämmelse (CE) 365,70 KB
- Försäkran om överensstämmelse (CE) 229,63 KB
- Försäkran om överensstämmelse (CE) 225,62 KB
- Försäkran om överensstämmelse (CE) 371,98 KB
- Produktcertifikat 512,10 KB
- Produktcertifikat 642,09 KB
- Produktcertifikat 639,52 KB
- CAD ritningar 66,12 MB
- Elektriskt anslutningsdiagram 22,96 KB
Arbetsegenskaper
Dimensioner
| Typ | B | C | D | E | F | N | AC | AL |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| THGT/4-400-6/8-0.55kW | 400 | 402 | 450 | 487 | 12 | 8 | 250 | 380 |
| THGT/4-450-6/8-0.55kW | 450 | 457 | 500 | 537 | 12 | 8 | 250 | 480 |
| THGT/4-500-6/8-0.55kW | 500 | 467 | 560 | 595 | 12 | 12 | 250 | 480 |
| THGT/4-560-6/8-0.55kW | 560 | 564 | 620 | 655 | 12 | 12 | 280 | 600 |
| THGT/4-630-6/8-0.75kW | 630 | 564 | 690 | 725 | 12 | 12 | 280 | (700*) |
| THGT/4-710-5/8-1.1kW | 710 | 564 | 770 | 806 | 12 | 16 | 380 | 600 |
| THGT/4-800-3/8-1.1kW | 800 | 564 | 860 | 896 | 12 | 16 | 380 | 600 |
| THGT/4-900-6/8-3kW | 900 | 737 | 970 | 1005 | 15 | 16 | 450 | 750 |
| THGT/4-1000-6/8-4kW | 1000 | 767 | 1070 | 1105 | 15 | 16 | 450 | 780 |
| THGT/4-1250-6/8-15kW | 1250 | 895 | 1320 | 1355 | 15 | 20 | 500 | 1150 |
