CVHT - Rökgasfläkt

CVHT

Rökgasfläkt

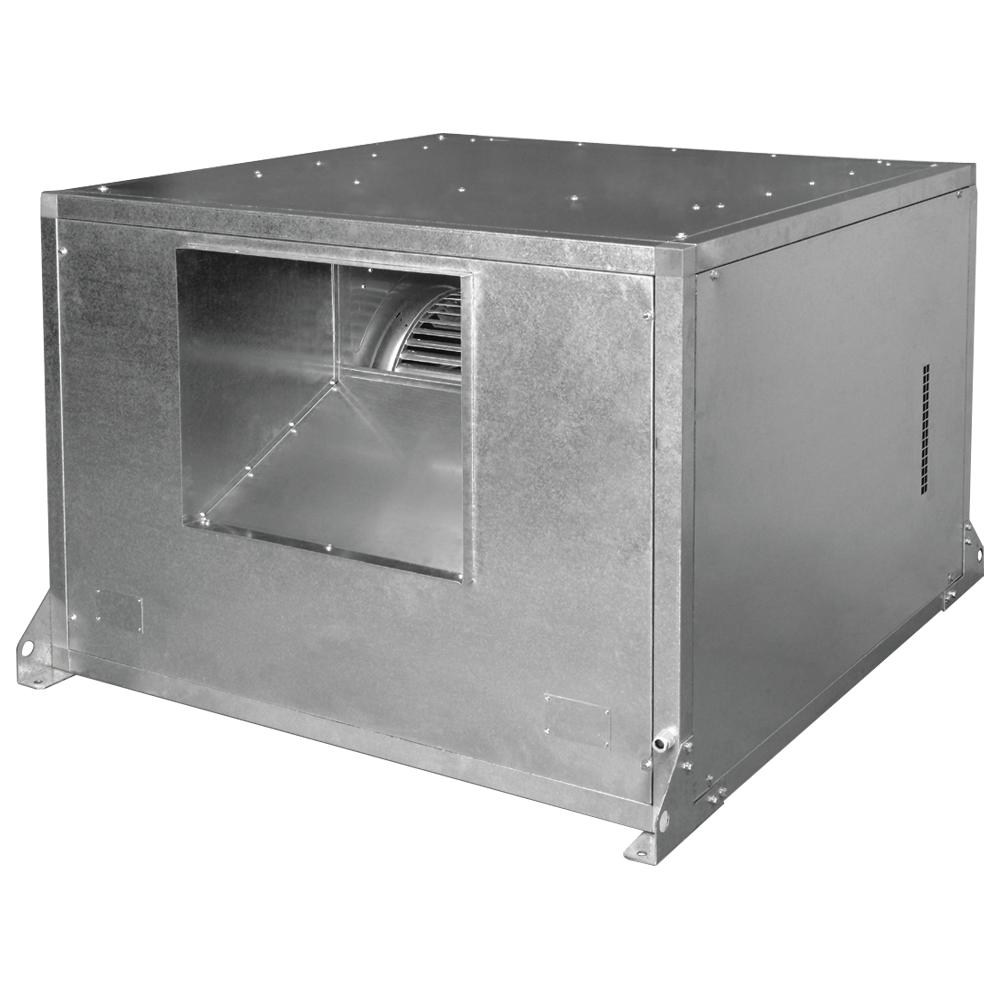

Sortiment av remdrivna skåpfläktar konstruerade för utsugning av rök i brandsituationer och certifierade enligt F-400 120
Temperaturbeständighet
400°C/2h
Kontakta oss

Tillämpning

Rökgasanpassad axialfläkt i kanalutförande. Lämplig för applikationer där höga luftflöden eftersträvas.

Konstruktion

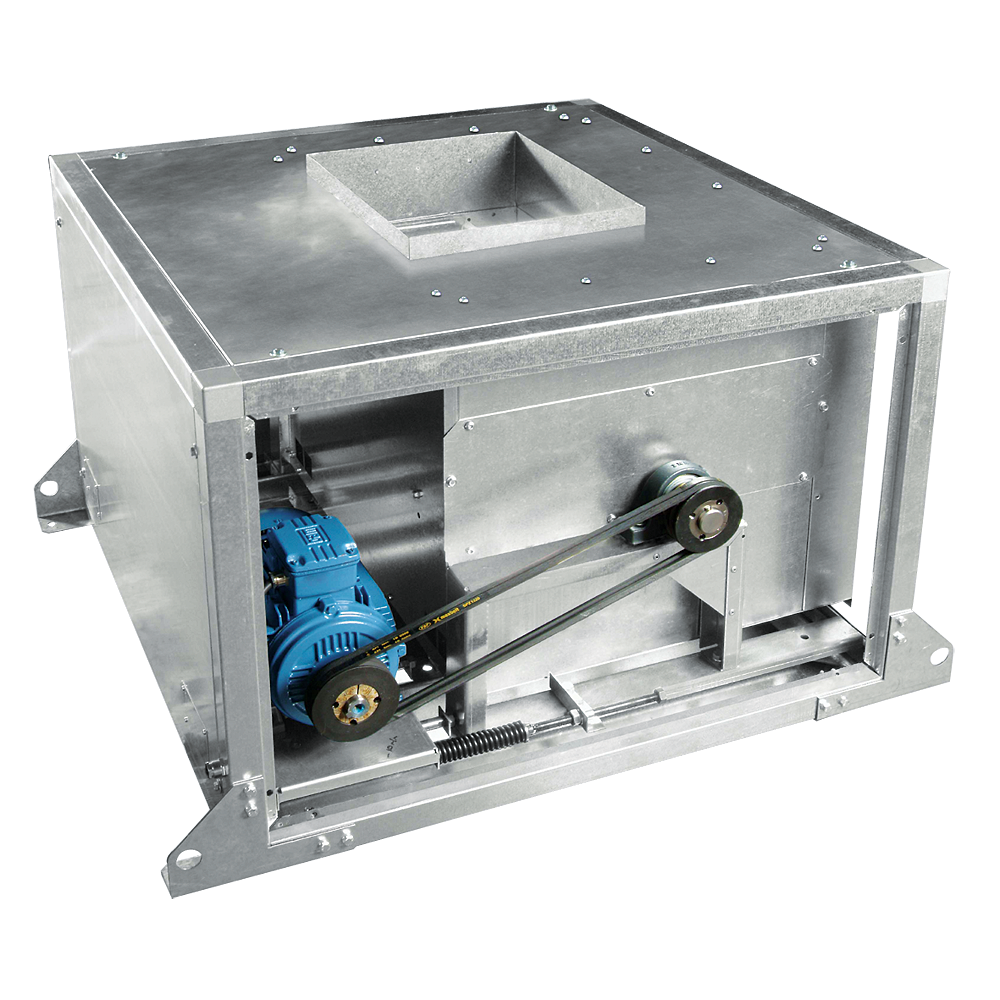

Fläkten är remdriven med skovelhjul för dubbla inlopp och har fläkthus tillverkat i galvaniserat stål. Fläkthjulet har framåtböjda skovlar (hjultyp F) och är även det tillverkat i galvaniserat stål. Fläkten är omålad.

Motor

Produkter monteras i standardutförande med en asynkron trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°C. För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Välj en fläkt www.fanselectoronline.com

m3/h
Pa

Arbetsegenskaper

CVHT-9/9

  • Pst max = 660 Pa
  • Q max = 5000 m3/h
  • P max = 1100 W
  • n = 1700 varv/min
  • I max = A
  • U nom = 400 V
  • L wA = dB(A)

Dimensioner

Typ A A1 a1 B B1 C D Ød1 E F F1 GxH
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-9/9 759 701 782 783 863 592 304 15 264 65.5 96 400x400
CVHT-10/10 821 763 844 837 917 618 337 15 293.5 65.5 84 450x450
CVHT-12/12 945 887 968 959 1039 680.5 400 15 345 65.5 90.25 500x500
CVHT-15/15 1104 1046 1127 1092 1172 776 476 15 407 65.5 88 600x600
CVHT-18/18 1250 1192 1273 1278 1358 882 560 15 485 65.5 91 700x700
Typ A A1 a1 B B1 C D Ød1 E F F1 GxH
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-9/9 759 701 782 783 863 592 304 15 264 316.5 96 400x400
CVHT-10/10 821 763 844 837 917 618 337 15 293.5 316.5 84 450x450
CVHT-12/12 945 887 968 959 1039 680.5 400 15 345 343.5 90.25 500x500
CVHT-15/15 1104 1046 1127 1092 1172 776 476 15 407 368.5 88 600x600
CVHT-18/18 1250 1192 1273 1278 1358 882 560 15 485 408.5 91 700x700
Typ A A1 a1 B B1 C D Ød1 E F F1 GxH
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-20/20 1414 1356 1437 1495 1575 1051 636 15 631 65.5 125.5 800x800
CVHT-22/22 1542 1448 1565 1638 1718 1142.5 697.5 15 705.5 65.5 121.25 900x900
CVHT-25/25 1697 1639 1720 1800 1880 1278 801 15 805 65.5 139 1000x1000
CVHT-30/28 1914 1856 1937 2005 2084 1495.5 874.5 15 952.5 65.5 147.75 1200x1200
Typ A A1 a1 B B1 C D Ød1 E F F1 GxH
  mm mm mm mm mm mm mm mm mm mm mm mm
CVHT-20/20 1414 1356 1437 1495 1575 1051 636 15 631 451.5 125.5 800x800
CVHT-22/22 1542 1448 1565 1638 1718 1142.5 697.5 15 705.5 498 121.25 900x900
CVHT-25/25 1697 1639 1720 1800 1880 1278 801 15 805 497.5 139 1000x1000
CVHT-30/28 1914 1856 1937 2005 2084 1495.5 874.5 15 952.5 496.5 147.75 1200x1200
