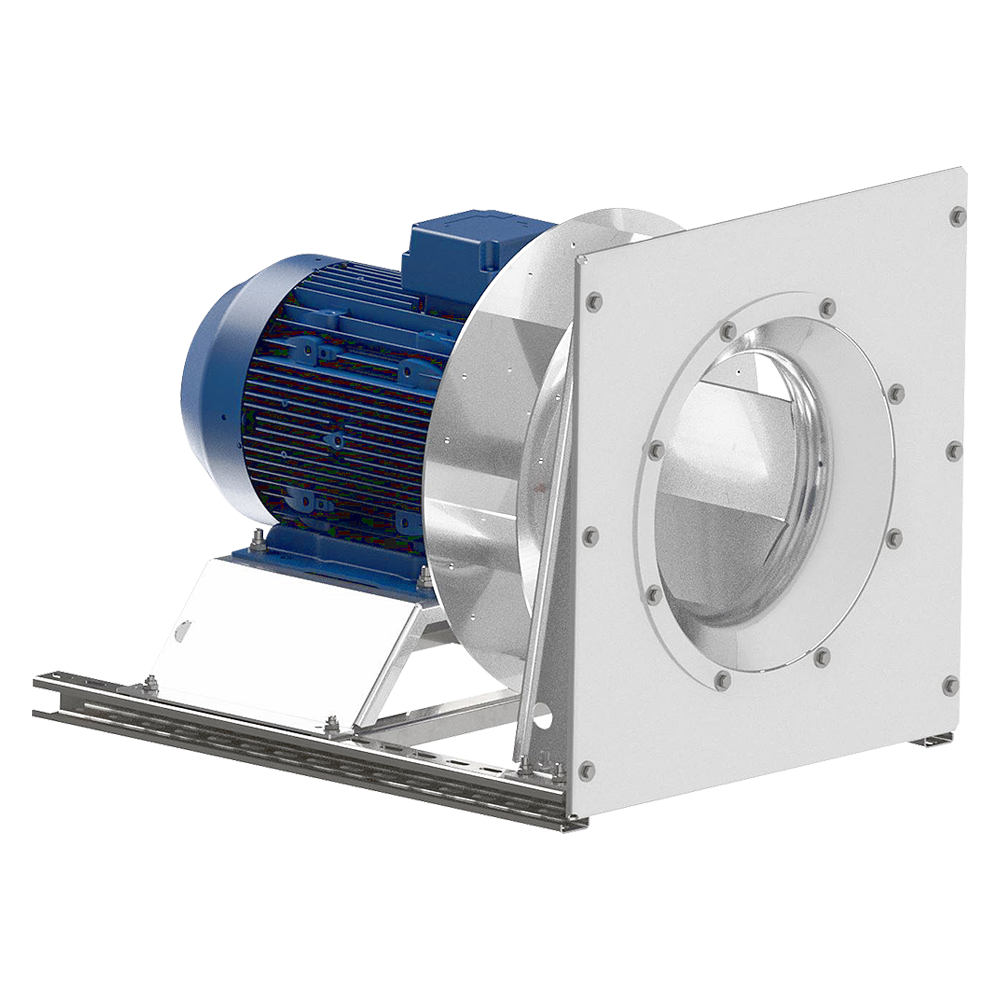

PBM - Radialfläkt

PBM

Radialfläkt

Radialfläktar utan hus, konstruerade för lätt förorenad luft. Upp till 36.000m3/h, 3.400Pa, 18,5kW.
Nytt erbjudande
från Ventur Tekniska
Möjligheten att måla
i en annan färg än standard
Kontakta oss

Applikation

Centrifugalfläkt utan hölje, konstruerad för att transportera ren eller lätt dammig luft. Typiska tillämpningar:

  • luftbehandlingsaggregat,
  • torksystem,
  • luftrecirkulationssystem,
  • färgkammare.

Konstruktion

Hattrick
  • fläktens driftstemperaturområde från -20 ° C till +40 ° C
  • inloppstratt utrustad med 4 nipplar Ø6mm för tryckmätning jämnt fördelad runt inloppets omkrets nära pumphjulet
  • Elmotor

    • asynkron, trefas, 230 / 400V 50Hz eller 400 / 690V 50Hz
    • skyddsklass IP55
    • isoleringsklass F
    • för frekvensreglering

    Specialversioner

    • målning i en annan färg än standard
    • motor för annan än standardspänning och effektfrekvens
    • motor med annan IP-skyddsgrad
    • fläktens driftstemperaturområde under -20 ° C och över + 40 ° C

    Teknisk support

    Välj en fläkt www.fanselectoronline.com

    m3/h
    Pa

    Dimensioner

    Typ A B C ØD ØE F G H I M
      mm mm mm mm mm mm mm mm mm mm
    PBM-2-250-055T 400 359 415 200 225 290 217.5 409 359 6
    PBM-2-280-110T 400 359 465 225 250 290 217.5 409 359 6
    PBM-2-315-150T 500 459 515 250 275 390 267.5 509 459 6
    PBM-2-355-300T 500 460 565 280 310 390 265 510 460 6
    PBM-4-355-037T 500 460 565 280 310 390 265 510 460 6
    PBM-2-400-550T 600 559 605 311 340 490 317.5 609 559 6
    PBM-4-400-075T 600 559 605 311 340 490 317.5 609 559 6
    PBM-2-450-1100T 600 559 815 354 385 490 317.5 609 559 6
    PBM-4-450-110T 600 559 815 354 385 490 317.5 609 559 6
    PBM-2-500-1500T 650 609 816 400 435 540 342.5 659 609 8
    PBM-4-500-220T 650 609 816 400 435 540 342.5 659 609 8
    PBM-4-560-300T 700 659 676 450 485 590 367.5 709 659 8
    PBM-6-560-150T 700 659 676 450 485 590 367.5 709 659 8
    Typ A B C ØD ØE F G H I J M
      mm mm mm mm mm mm mm mm mm mm mm
    PBM-4-630-550T 800 759 824 500 530 690 417.5 809 759 345 8
    PBM-6-630-220T 800 759 824 500 530 690 417.5 809 759 345 8
    PBM-4-710-1100T 900 859 964 560 600 790 467.5 909 859 395 8
    PBM-6-710-300T 900 859 964 560 600 790 467.5 909 859 395 8
    PBM-4-800-1850T 1000 959 1064 630 670 890 517.5 1009 959 445 8
    PBM-6-800-550T 1000 959 1064 630 670 890 517.5 1009 959 445 8
