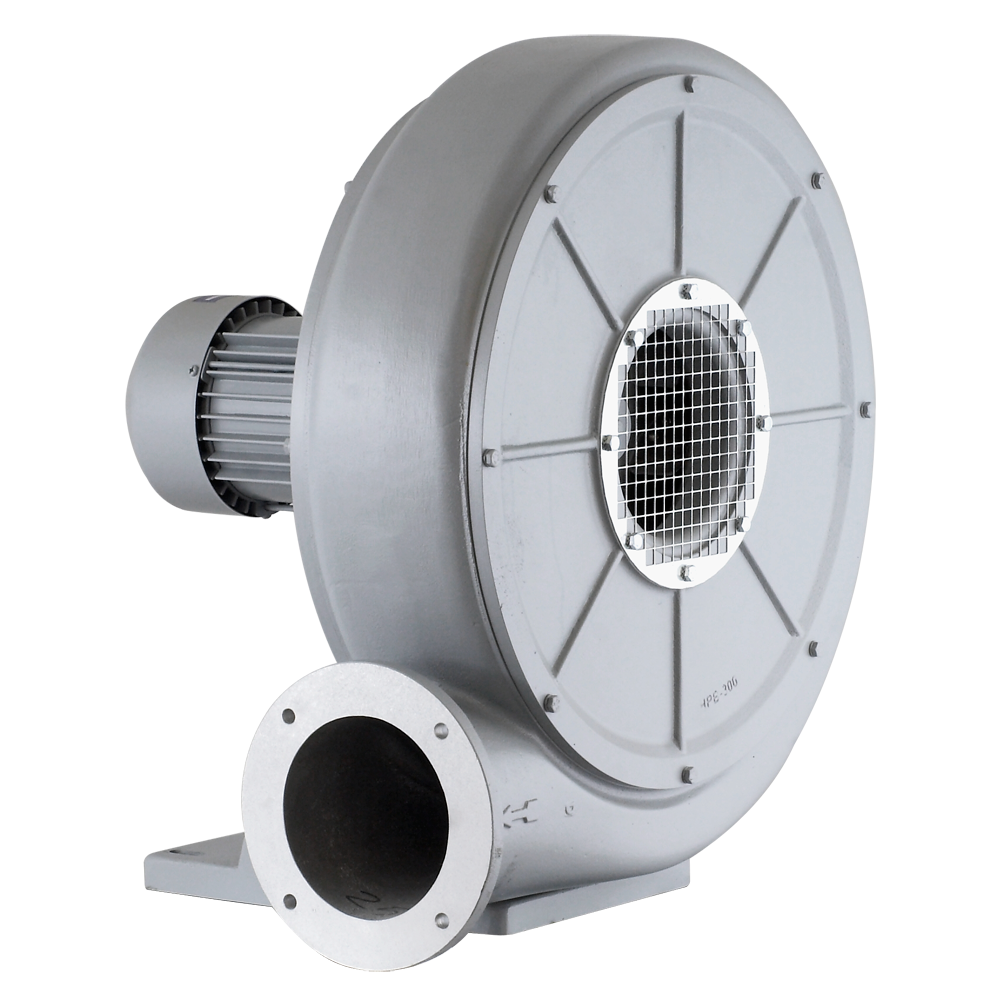

MRA - Radialfläkt

MRA

Radialfläkt

Medeltrycks, direktdrivna radialfläktar. Används till luftutsugningssystem för förfiltrering av industristoft, lufttillförsel i olika torksystem, pneumatiskt transportsystem etc.
Möjligheten att måla
i en annan färg än standard
Kontakta oss

TILLÄMPNING

Fläkt konstruerad för transport av icke-aggressiva och icke-explosiva gaser med lågt stoftinnehåll. Används till:

  • luftutsugningssystem för förfiltrering av industristoft
  • lufttillförsel i olika torksystem
  • pneumatiskt transportsystem

KONSTRUKTION

  • medeltrycks, direktdriven radialfläkt
  • fläkthjul tillverkat av aluminium med framåtböjda skovlar, dynamiskt balanserade enligt ISO 1940-1
  • gjutet aluminiumhus
  • skyddsnät på inloppet

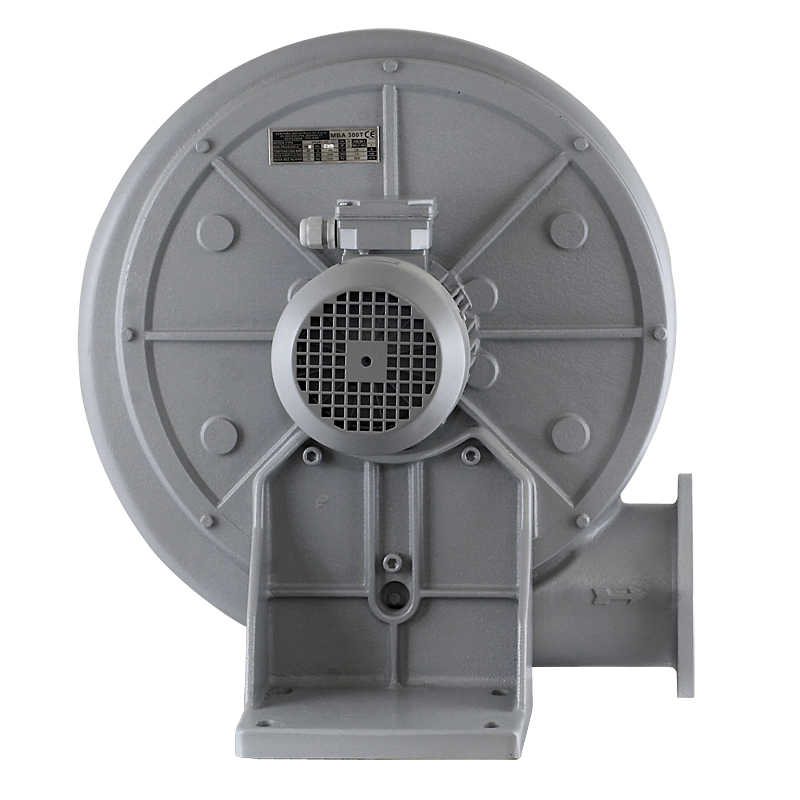

  • motorstativ på modell 600
  • RAL 7042 (grå), LG270
  • maximal temperatur för det transporterade mediet är 80°C
  • omgivningstemperatur från -20°C till +40°C

MOTOR

  • asynkron, 1-fas 230V 50Hz (effekt från 0,75 till 1,5kW)
  • asynkron, 3-fas 230V/400V 50Hz (effekt från 0,75 till 1,5kW)
  • asynkron, 3-fas 400V/690V 50Hz (effekt 4,0kW och 11,0kW)
  • verkningsgradsklass IE3 (effekt från 0,75 kW) eller IE1 (0,75 kW, 230V)
  • kapslingsklass IP55
  • isolationsklass F

SPECIALUTFÖRANDE

  • valfri konfiguration LG/RD
  • valfri färg
  • hjul av galvaniserat stålplåt, rostfritt stål 1.4301 eller syrafast stål 1.4404
  • specialspänning och/eller frekvens
  • special IP-klassning
  • motor med extra sensorer
  • tätning mellan huset och motorn
  • maximal temperatur för det transporterade mediet över 80°C
  • omgivningstemperatur under -20°C eller över +40°C

Teknisk support

Katalogkort

Välj en fläkt www.fanselectoronline.com

m3/h
Pa

Arbetsegenskaper

Dimensioner

Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MRA 200T 451 515 360 210 290 91 59 4 17
MRA 200S 451 515 360 210 290 91 59 4 17
MRA 260T 451 515 365 210 290 91 59 4 17
MRA 260S 451 515 365 210 290 91 59 4 17
Typ Z N1 N2 N3 N4 P1 P2 X1
  mm mm mm mm mm mm mm mm
MRA 200T 13 46.5 156 215 240 140 200 4
MRA 200S 13 46.5 156 215 240 140 200 4
MRA 260T 13 46.5 156 215 240 140 200 4
MRA 260S 13 46.5 156 215 240 140 200 4
Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MRA 200T 9.5 165 139 106 6.6 165 139 100
MRA 200S 9.5 165 139 106 6.6 165 139 100
MRA 260T 9.5 200 182 138 6.6 165 139 100
MRA 260S 9.5 200 182 138 6.6 165 139 100
Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MRA 300T 523 577 421 248 320 98 72 4 13
MRA 300S 523 577 421 248 320 98 72 4 13
MRA 400T 630 705 532 295 400 125 88 8 13
Typ Z N1 N2 N3 N4 N5 N6 P1 P2
  mm mm mm mm mm mm mm mm mm
MRA 300T 13 17.5 167.5 273.5 297 349.5 380 180 230
MRA 300S 13 17.5 167.5 273.5 297 349.5 380 180 230
MRA 400T 13 17.5 167.5 273.5 301.5 349.5 380 180 230
Typ X1 ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm mm
MRA 300T 8 9.5 200 182 140 6 191 165 125
MRA 300S 8 9.5 200 182 140 6 191 165 125
MRA 400T 8 11.5 234 200 162 6 234 200 160
Typ A B C E F S T X N1
  mm mm mm mm mm mm mm mm mm
MRA 600T 850 920 678 395 500 150 120 4 30
MRA 600T 850 920 678 395 500 150 120 4 30
Typ N2 N3 N4 P1 P2 X1 X2 ØO
  mm mm mm mm mm mm mm mm
MRA 600T 290 320 476 390 430 8 4 14
MRA 600T 290 320 476 390 430 8 4 14
Typ ØD1 ØD2 ØD3 ØO1 ØO2 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MRA 600T 280 260 187 8 13 270 240 180
MRA 600T 280 260 187 8 13 270 240 180
