VISP - Kemikalieresistent fläkt

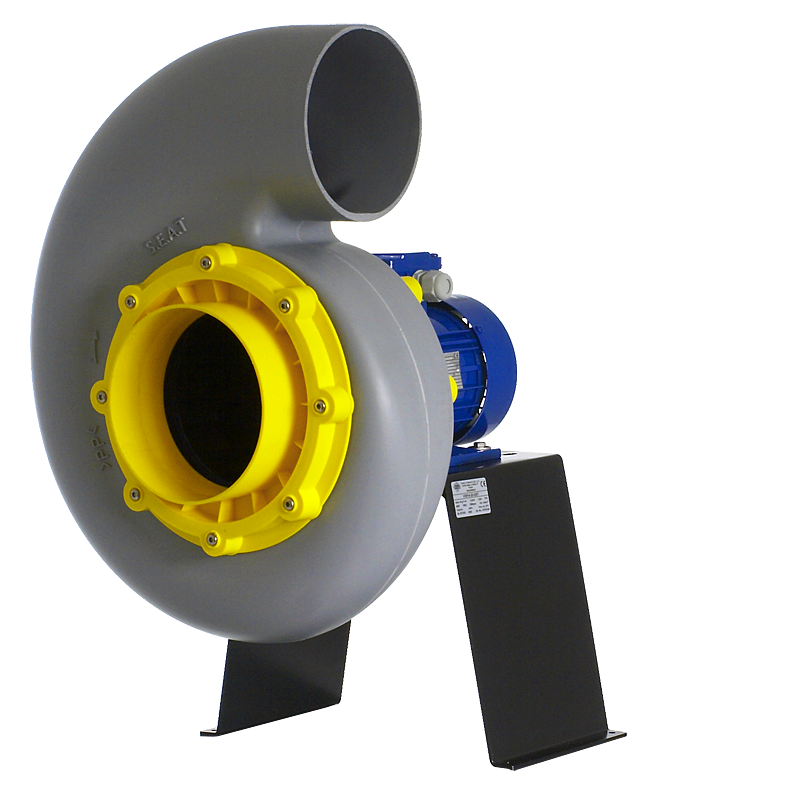

VISP

Kemikalieresistent fläkt

VISP-fläktarna är konstruerade för transport av media som innehåller aggressiva kemiska föreningar så som sura eller basiska ångor
Kontakta oss

Tillämpning

Kemikalieresistent radialfläkt anpassad för industriellt bruk. Används för transport av rena medium. Lämpar sig för applikationer med lågt tryckmotstånd.

Konstruktion

Fläkten är direktdriven och har fläkthus tillverkat i plast (UV-skyddad PP). Fläkthjulet har framåtböjda skovlar (hjultyp F) och är även det tillverkat i plast (PP). Fläkten byggs som standard i konfiguration LG90 och är omålad.

Motor

Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Välj en fläkt www.fanselectoronline.com

m3/h
Pa

Arbetsegenskaper

Dimensioner

Typ A B C D E F G H
  mm mm mm mm mm mm mm mm
VISP/4-15-025S 170 240 203 125 100 32 115 30
VISP/2-15-037S 170 240 203 125 100 32 115 30
VISP/6-15-018T 170 240 203 125 100 32 115 30
VISP/4-15-025T 170 240 203 125 100 32 115 30
VISP/2-15-037T 170 240 203 125 100 32 115 30
Typ L M P X Y Z X1 Y1
  mm mm mm mm mm mm mm mm
VISP/4-15-025S 70 80 360 240 180 340 71 160
VISP/2-15-037S 70 80 360 240 180 340 71 160
VISP/6-15-018T 70 80 360 240 180 340 71 160
VISP/4-15-025T 70 80 360 240 180 340 71 160
VISP/2-15-037T 70 80 360 240 180 340 71 160
Typ A B C D E F G H L
  mm mm mm mm mm mm mm mm mm
VISP/4-20-025S 208 303 240 160 100 57 143 32 84
VISP/2-20-075S 208 303 240 160 100 57 143 32 84
VISP/2-20-110S 208 303 240 160 100 57 143 32 84
VISP/4-25-037S 248 365 310 200 103 92 165 35 95
VISP/4-30-150S 300 450 373 250 117 112 198 35 110
VISP/8-20-012T 208 303 240 160 100 57 143 32 84
VISP/6-20-018T 208 303 240 160 100 57 143 32 84
VISP/4-20-025T 208 303 240 160 100 57 143 32 84
VISP/2-20-075T 208 303 240 160 100 57 143 32 84
VISP/2-20-110T 208 303 240 160 100 57 143 32 84
VISP/8-25-012T 248 365 310 200 103 92 165 35 95
VISP/6-25-018T 248 365 310 200 103 92 165 35 95
VISP/4-25-037T 248 365 310 200 103 92 165 35 95
VISP/2-25-220T 248 365 310 200 103 92 165 35 95
VISP/2-25-300T 248 365 310 200 103 92 165 35 95
VISP/8-30-055T 300 450 373 250 117 112 198 35 110
VISP/6-30-055T 300 450 373 250 117 112 198 35 110
VISP/4-30-150T 300 450 373 250 117 112 198 35 110
VISP/8-35-150T 370 570 450 315 130 170 255 60 150
VISP/6-35-220T 370 570 450 315 130 170 255 60 150
VISP/4-35-550T 370 570 450 315 130 170 255 60 150
VISP/4-35-750T 370 570 450 315 130 170 255 60 150
Typ M P X Y Z X1 Y1 X1a
  mm mm mm mm mm mm mm mm
VISP/4-20-025S 94 390 240 180 340 71 160 80
VISP/2-20-075S 94 390 240 180 340 71 160 80
VISP/2-20-110S 94 390 240 180 340 71 160 80
VISP/4-25-037S 105 415 300 180 420 71 160 90
VISP/4-30-150S 120 505 270 240 460 71 220 90
VISP/8-20-012T 94 390 240 180 340 71 160 80
VISP/6-20-018T 94 390 240 180 340 71 160 80
VISP/4-20-025T 94 390 240 180 340 71 160 80
VISP/2-20-075T 94 390 240 180 340 71 160 80
VISP/2-20-110T 94 390 240 180 340 71 160 80
VISP/8-25-012T 105 415 300 180 420 71 160 80
VISP/6-25-018T 105 415 300 180 420 71 160 80
VISP/4-25-037T 105 415 300 180 420 71 160 80
VISP/2-25-220T 105 415 300 180 420 71 160 80
VISP/2-25-300T 105 415 300 180 420 71 160 80
VISP/8-30-055T 120 505 270 240 460 71 220 80
VISP/6-30-055T 120 505 270 240 460 71 220 80
VISP/4-30-150T 120 505 270 240 460 71 220 80
VISP/8-35-150T 170 730 468 350 600 112 314
VISP/6-35-220T 170 730 468 350 600 112 314
VISP/4-35-550T 170 730 468 350 600 112 314
VISP/4-35-750T 170 730 468 350 600 112 314
