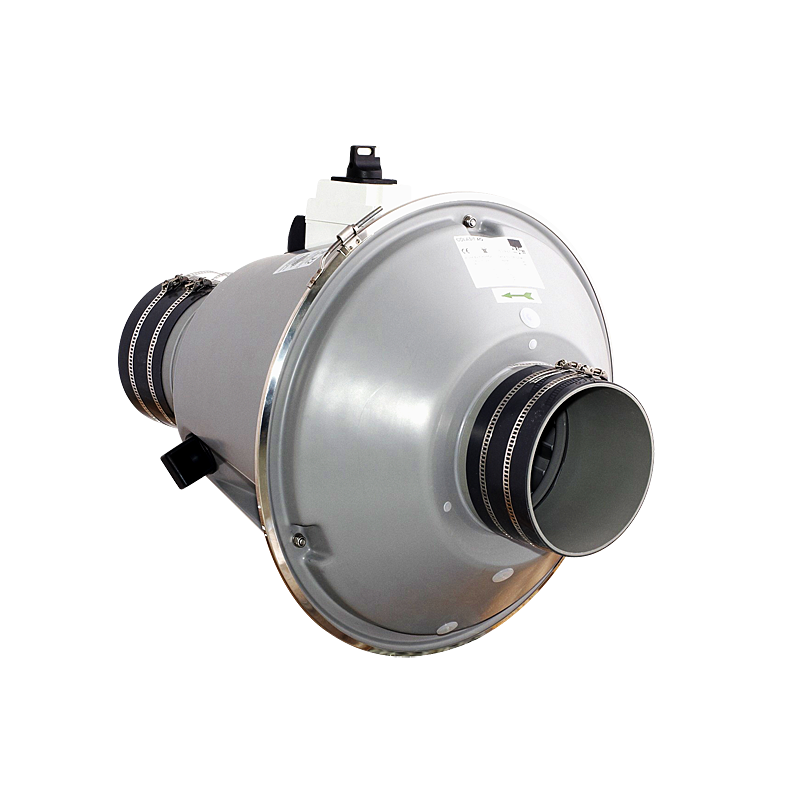

CRDV-C
Kemikalieresistent fläkt
Tillämpning
Kemikalieresistent axialfläkt i kanalutförande. Lämplig för applikationer där låga luftflöden eftersträvas.
Konstruktion
Fläkten är direktdriven med skovelhjul och har fläkthus tillverkat i plast (PP) med detaljer i rostfritt stål. Fläkthjulet har bakåtböjda skovlar (hjultyp B) och är även det tillverkat i plast (PP eller PVC). Fläkten är omålad.
Motor
Produkter monteras i standardutförande med en asynkron trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
- Användarmanual 4,38 MB
- Användarmanual 4,34 MB
- Användarmanual 1,70 MB
- Försäkran om överensstämmelse (CE) 380,09 KB
- Försäkran om överensstämmelse (CE) 402,34 KB
- Försäkran om överensstämmelse (CE) 396,39 KB
- Försäkran om överensstämmelse (CE) 385,71 KB
- Försäkran om överensstämmelse (CE) 370,33 KB
- CAD ritningar 708,90 KB
- Elektriskt anslutningsdiagram 42,12 KB
- Elektriskt anslutningsdiagram 40,04 KB
Arbetsegenskaper
Dimensioner
| Typ | A | B | C | D | E | NW |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| CRDV-C 200/180/900S RU | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/180/1400S RU | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/180/2800S RU | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/900S RU | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/1400S RU | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/2800S RU | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 250/225/900S RU | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/225/1400S RU | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/250/900S RU | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/250/1400S RU | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 315/280/900S RU | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 315/280/1400S RU | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 315/315/900S RU | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 200/180/900T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/180/1400T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/180/2800T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/180/1400/900T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/180/2800/1400T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/900T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/1400T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/2800T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/1400/900T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 200/200/2800/1400T | 576 | 800 | 558 | 125 | 117 | 200 |
| CRDV-C 250/225/900T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/225/1400T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/225/2800T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/225/1400/900T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/225/2800/1400T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/250/900T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/250/1400T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 250/250/1400/900T | 636 | 905 | 573 | 170 | 162 | 250 |
| CRDV-C 315/280/900T | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 315/280/1400T | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 315/280/1400/900T | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 315/315/900T | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 315/315/1400T | 706 | 1031 | 599 | 220 | 212 | 315 |
| CRDV-C 315/315/1400/900T | 706 | 1031 | 599 | 220 | 212 | 315 |
