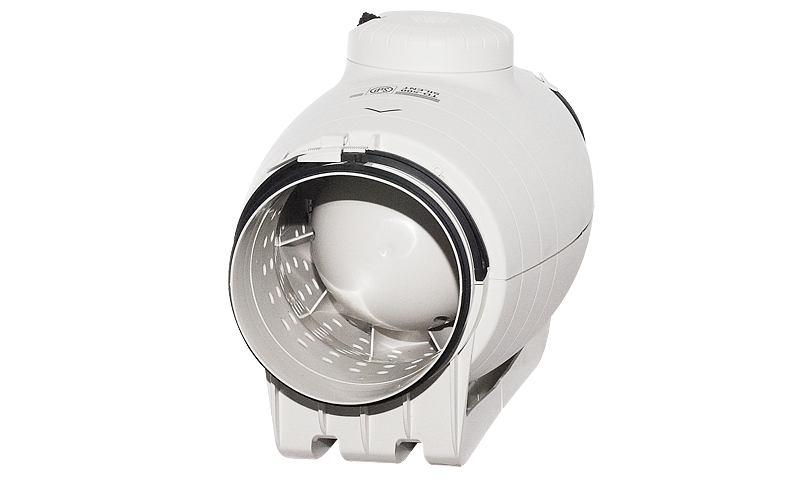

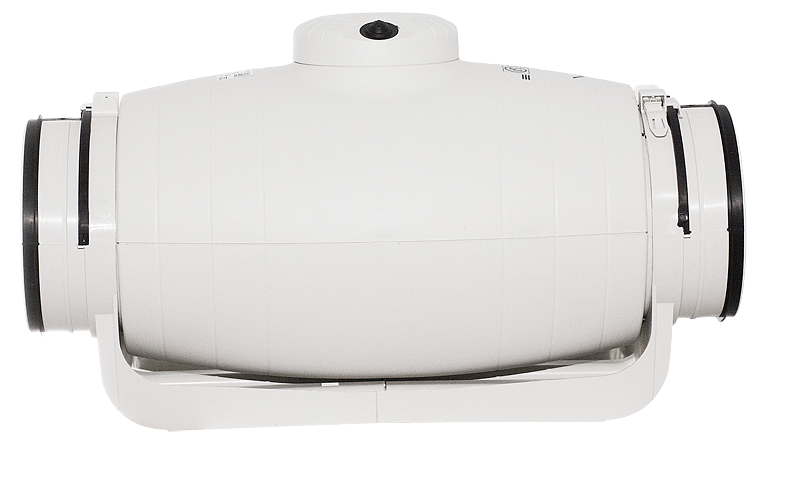

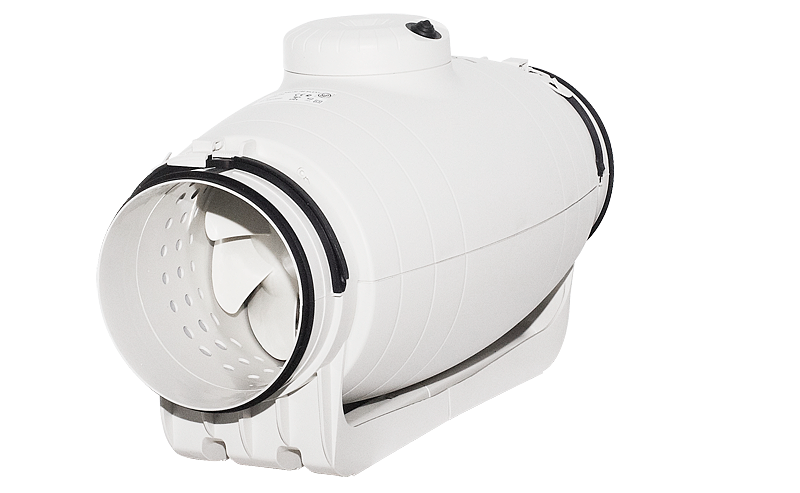

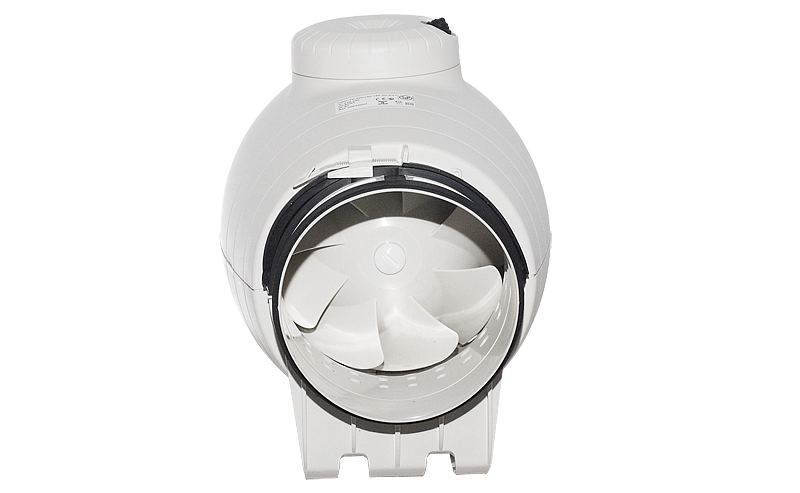

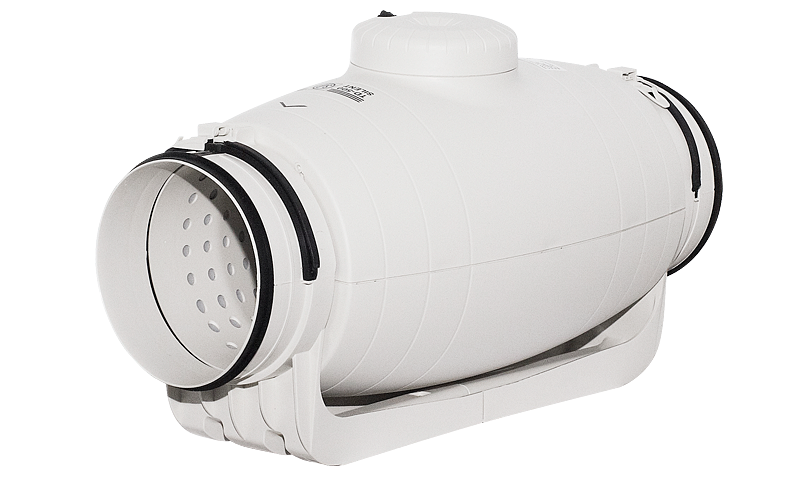

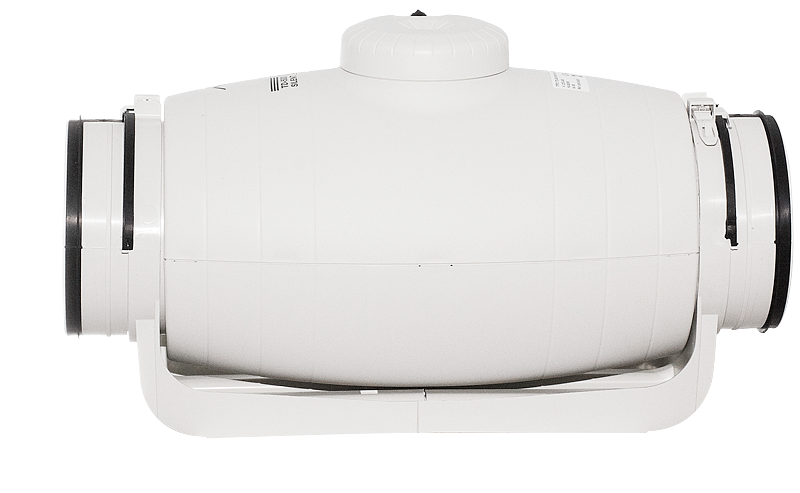

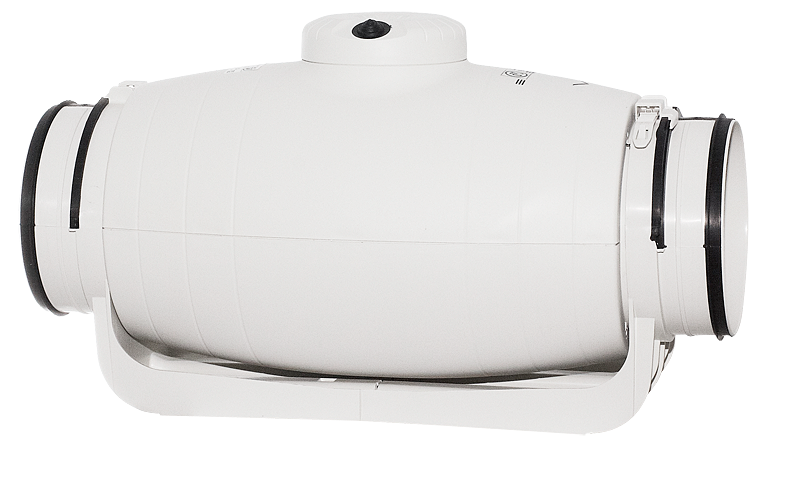

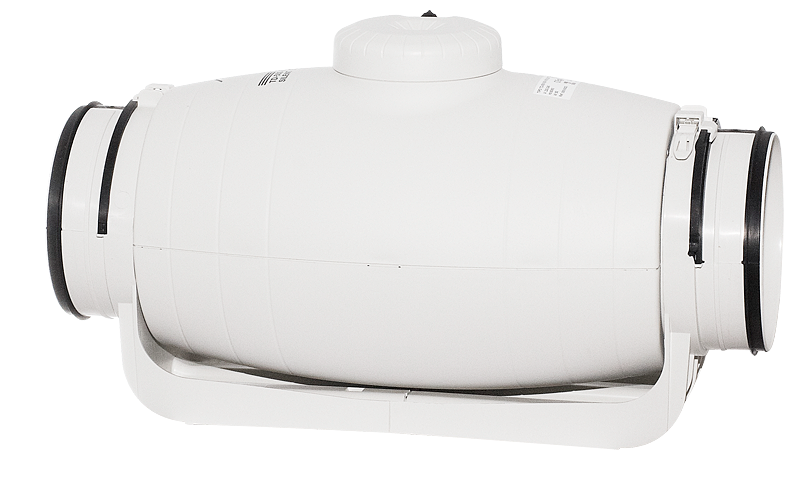

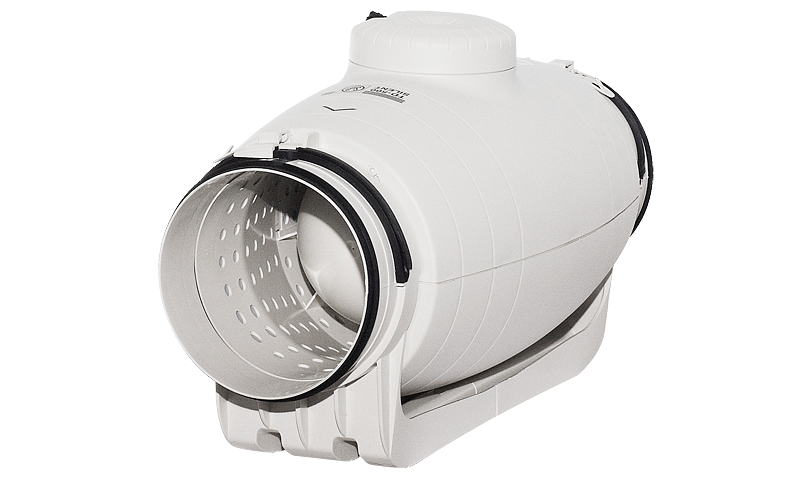

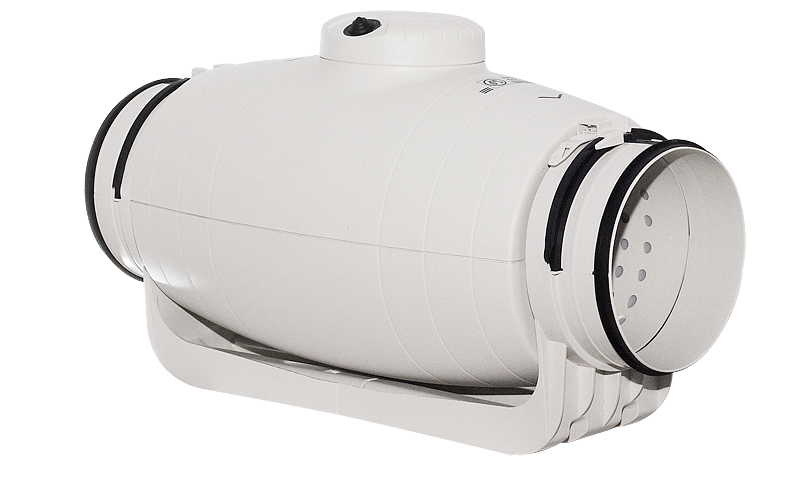

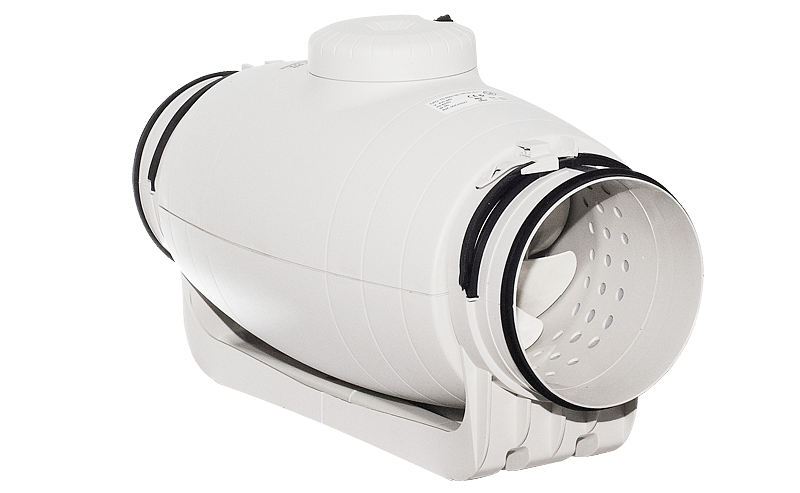

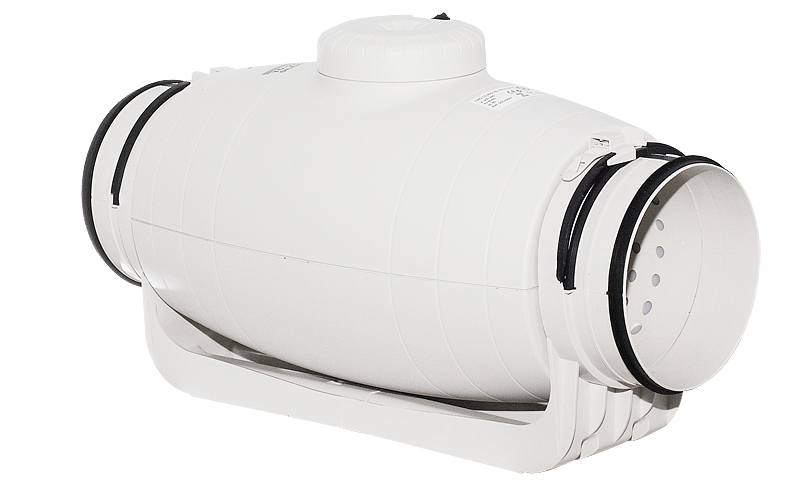

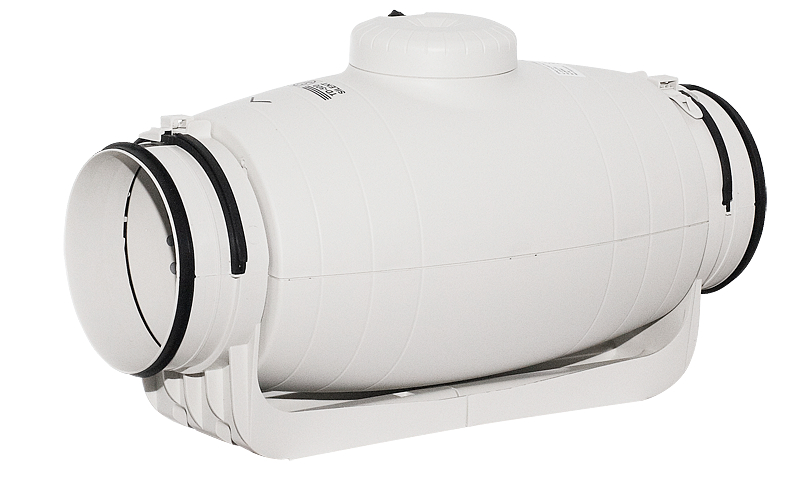

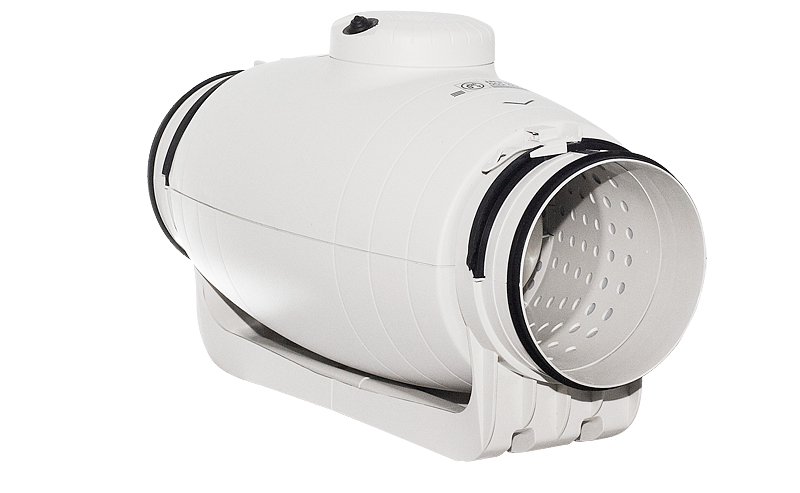

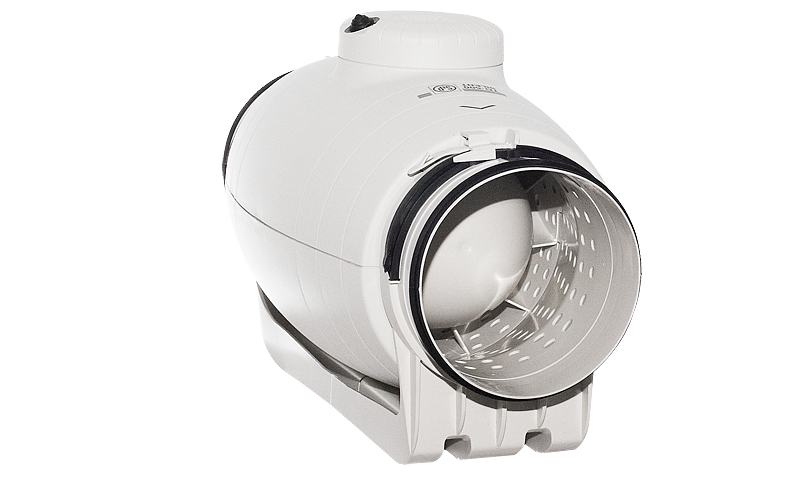

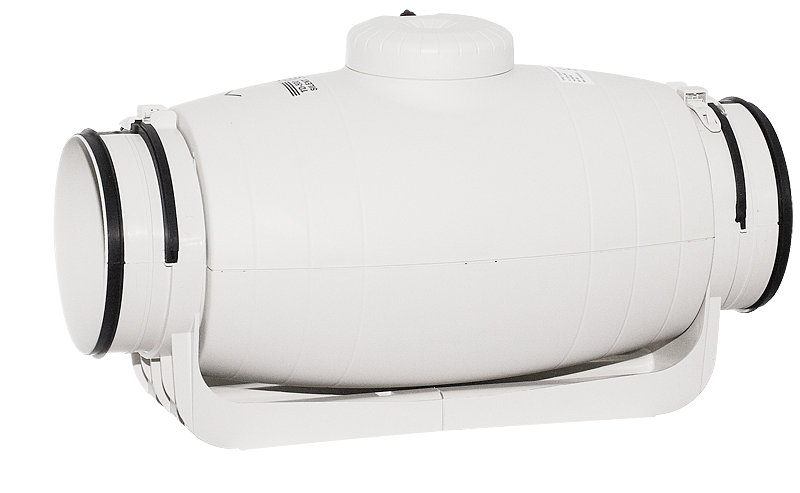

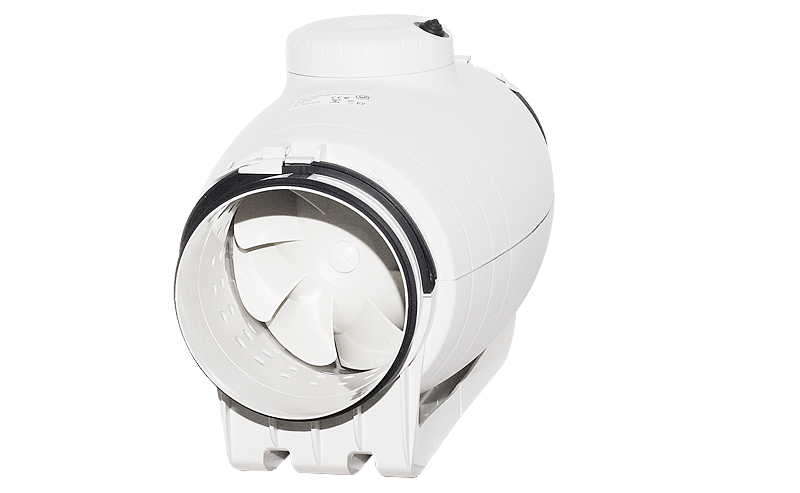

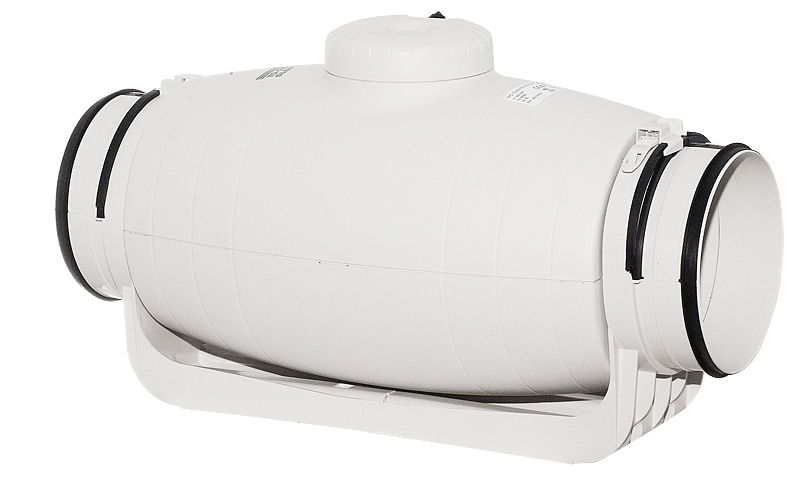

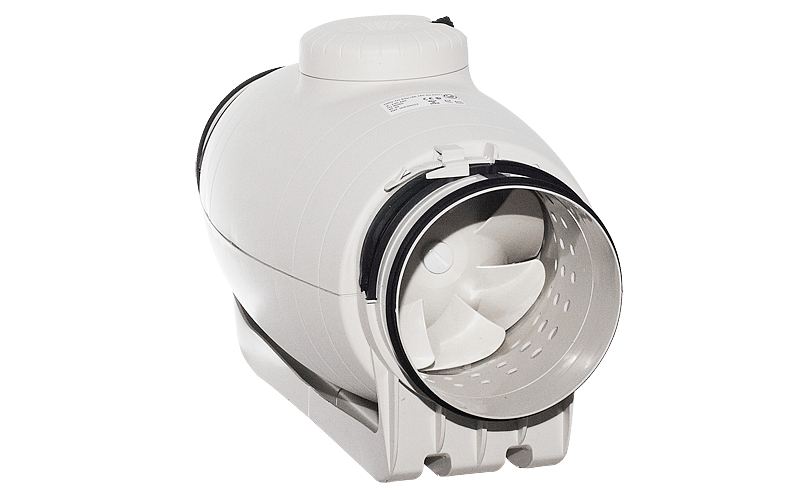

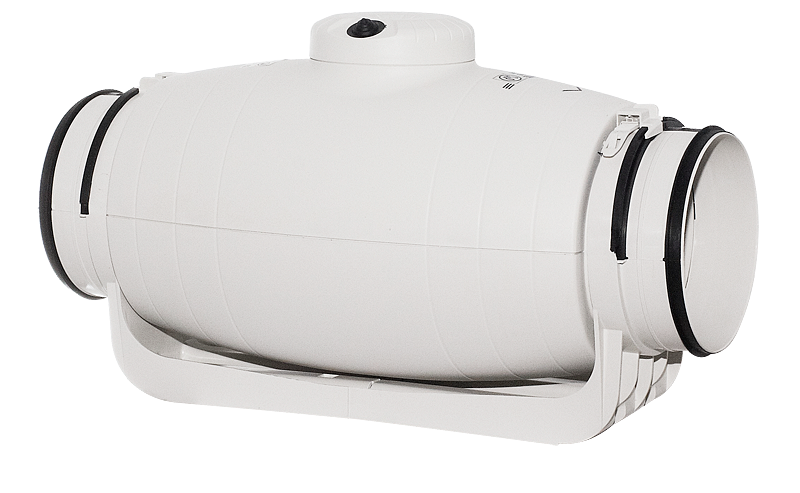

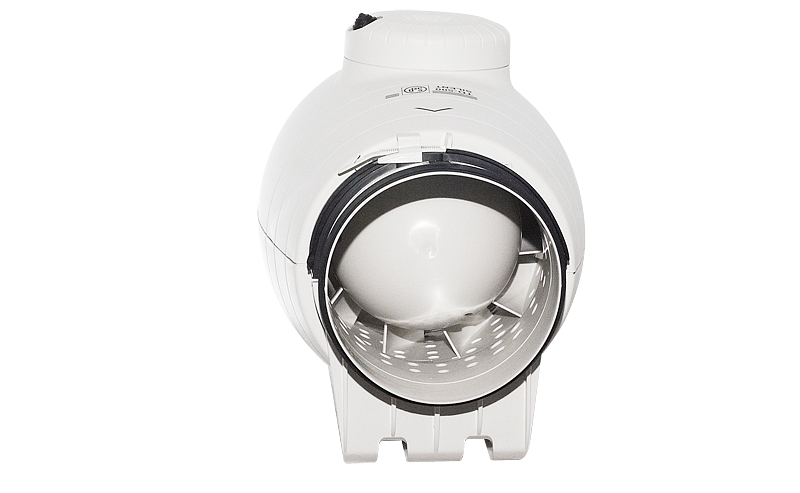

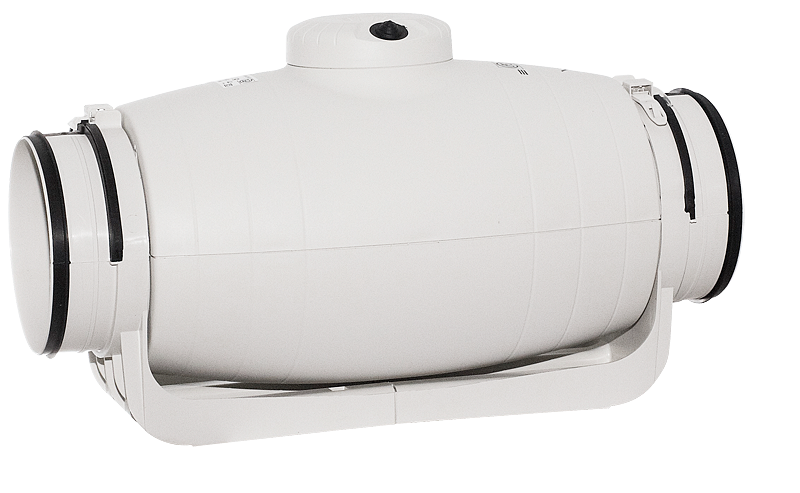

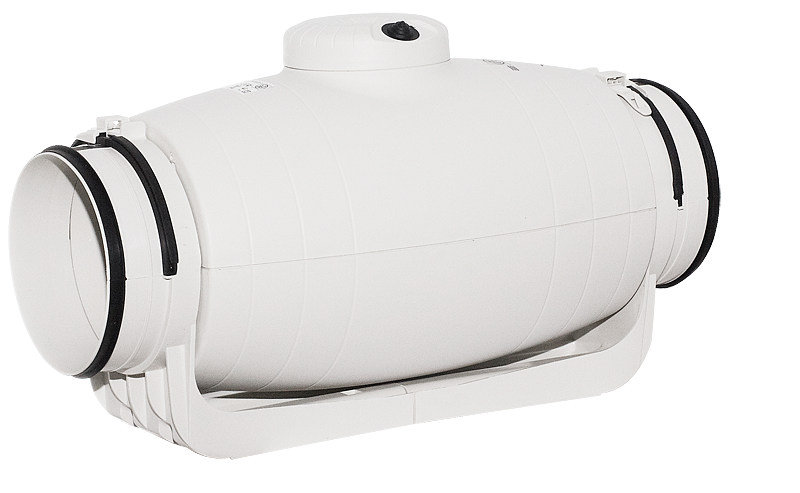

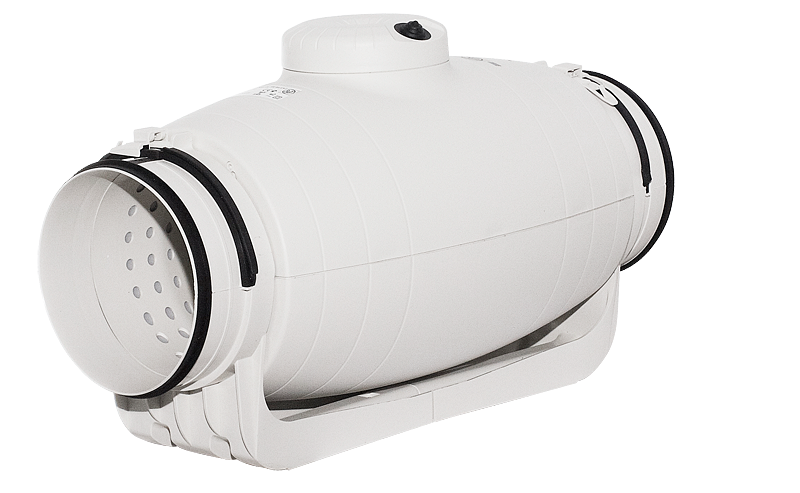

TD SILENT
Kanalfläkt
Tillämpning
Ventilationsfläkt för kanalmontage. Lämpar sig för små och medelstora utrymmen. Används för transport av rena medium.
Konstruktion
Fläkten är direktdriven med axialvinge och har fläkthus tillverkat i plast eller stål beroende på storlek. Inuti sitter en plast- eller aluminiumvinge beroende på storlek. Motorn är monterad på ljud- och vibrationsdämpande block för att reducera ljudet av fläkten och smarta konstruktionslösningar gör produkten enkel att montera samt demontera. Särskilda åtgärder har vidtagits i utformningen av fläkten så att dess ljudnivå hålls nere.
Motor
Produkter monteras i standardutförande med en kullagrad asynkron enfasmotor för drift i 230V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP44 och isolationsklass B. Motorerna är utrustade med termisk säkerhetsbrytare och kan kopplas för drift i två olika hastigheter. Modell 500 och större kan varvtalsstyras med hjälp av en spänningsreglerande tyristor. Om inget annat anges är motorns maximala omgivningstemperatur 40°.
För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
Katalogkort
- Användarmanual 1,22 MB
- Försäkran om överensstämmelse (CE) 361,74 KB
- Försäkran om överensstämmelse (CE) 367,58 KB
- Försäkran om överensstämmelse (CE) 360,41 KB
- Försäkran om överensstämmelse (CE) 363,73 KB
- Hygienintyg 571,01 KB
- CAD ritningar 5,25 MB

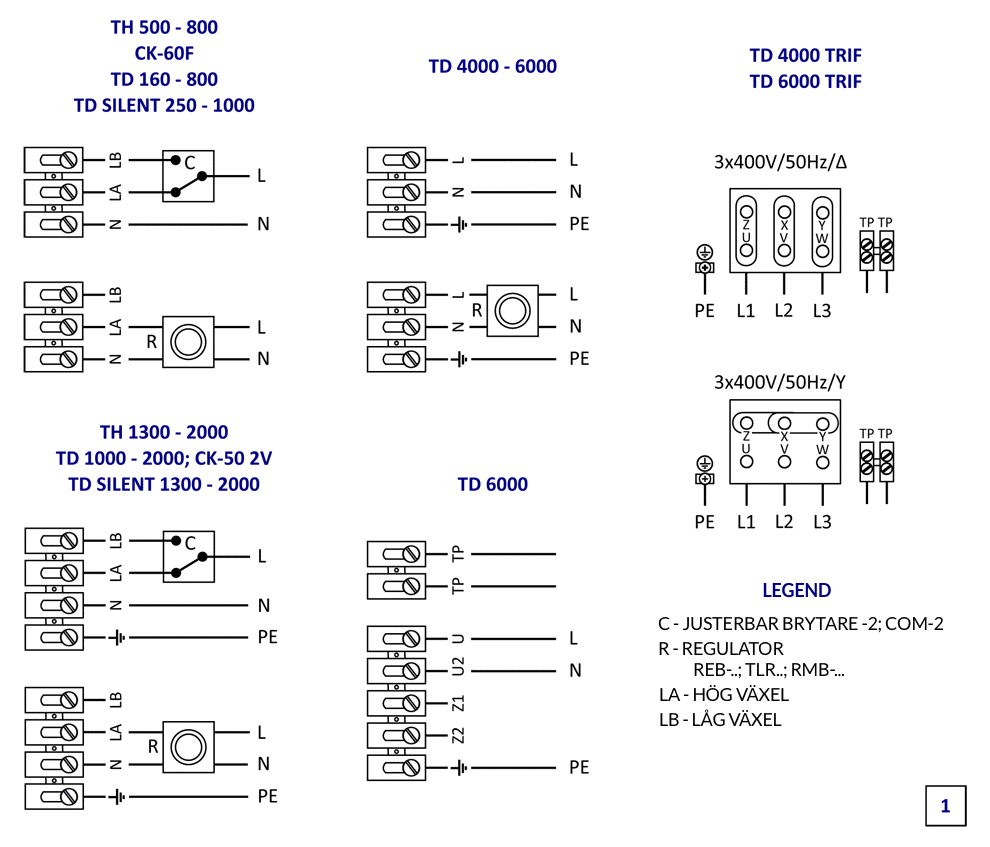

- Elektriskt anslutningsdiagram 57,62 KB
- Elektriskt anslutningsdiagram 16,38 KB
Arbetsegenskaper
Dimensioner
| Typ | A | C | E | F | G |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| TD-160/100 N SILENT | 232 | 135.5 | 95 | 47.5 | 97 |
| Typ | A | C | E | F | G | ØB | ØD |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| TD-250/100 SILENT | 575 | 252 | 100 | 250 | 121 | 204 | 97 |
| TD-350/125 SILENT | 462 | 252 | 100 | 250 | 121 | 204 | 123 |
| TD-500/150-160 SILENT 3V | 484 | 274 | 116 | 250 | 134 | 221 | 147 |
| TD-800/200 SILENT 3V | 568 | 327 | 145 | 340 | 164 | 264 | 198 |
| TD-1000/200 SILENT 3V | 568 | 327 | 145 | 340 | 164 | 264 | 198 |
| Typ | A | C | E | F | G | H | ØB | ØD |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| TD-1300/250 SILENT 3V | 680 | 140 | 200 | 331 | 171 | 387 | 280 | 248 |
| TD-2000/315 SILENT 3V | 825 | 152 | 260 | 373 | 192 | 432 | 335 | 312 |
