Tillämpning

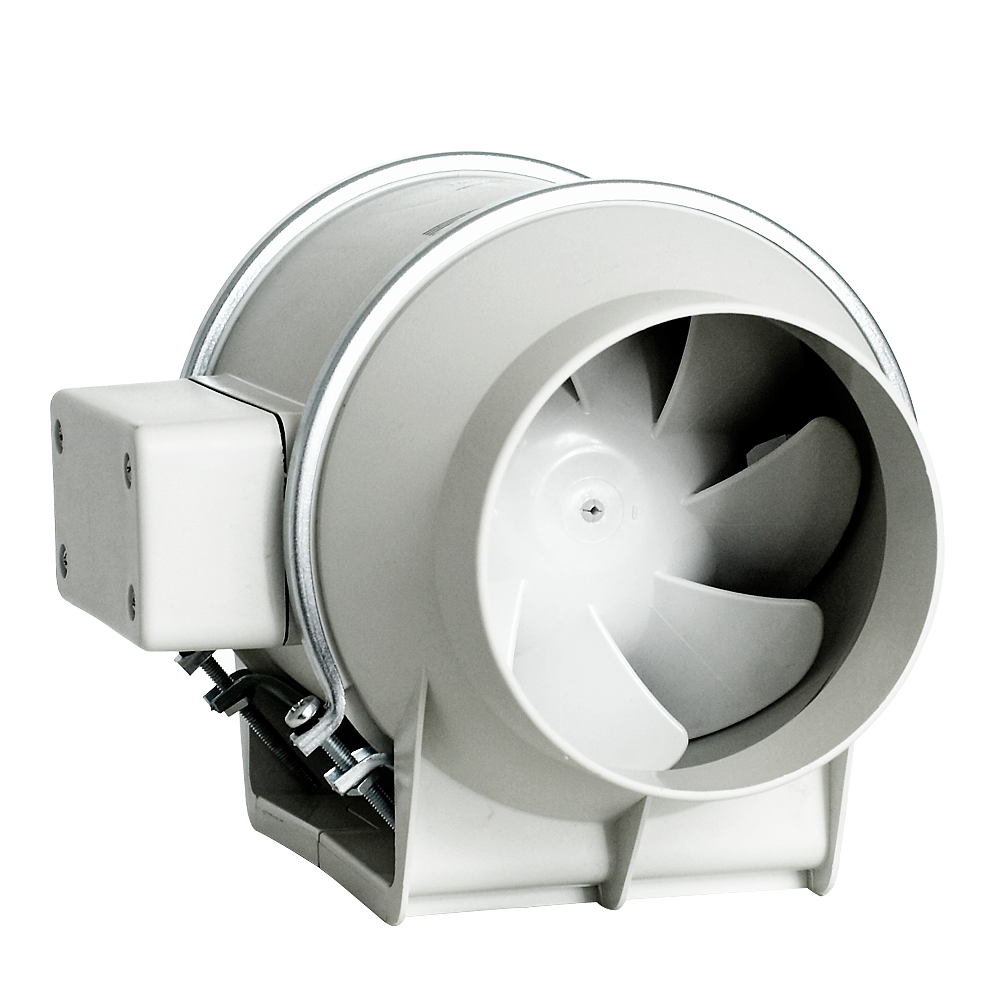

Ventilationsfläkt för kanalmontage. Lämpar sig för små och medelstora utrymmen. Används för transport av rena medium.
Konstruktion
Fläkten är direktdriven med axialvinge och har fläkthus tillverkat i plast eller stål beroende på storlek. Inuti sitter en plast- eller aluminiumvinge beroende på storlek. Motorn är monterad på ljud- och vibrationsdämpande block för att reducera ljudet av fläkten och smarta konstruktionslösningar gör produkten enkel att montera samt demontera.
Motor
Produkter monteras i standardutförande med en kullagrad asynkron enfasmotor för drift i 230V 50Hz.
Modeller 160-2000: Motorerna har kapslingsklass IP44, isolationsklass B, överhettningsskydd och 2-hastighetsomkopplare. Även anpassade för spänningsregulator.Modeller 4000 och 6000: Motorerna har kapslingsklass IP54, isolationsklass F, överhettningsskydd och är anpassade för spänningsregulator.
Teknisk support
Katalogkort
- Användarmanual 4,64 MB
- Användarmanual 2,08 MB
- Användarmanual 6,52 MB
- Försäkran om överensstämmelse (CE) 363,60 KB
- Försäkran om överensstämmelse (CE) 364,31 KB
- Försäkran om överensstämmelse (CE) 365,29 KB
- Försäkran om överensstämmelse (CE) 367,57 KB
- Hygienintyg 558,46 KB
- Hygienintyg 571,01 KB
- CAD ritningar 5,76 MB
- Elektriskt anslutningsdiagram 57,62 KB
- Elektriskt anslutningsdiagram 16,38 KB
Arbetsegenskaper
Dimensioner
| Typ | A | C | E | F | G | H | X | ØB | ØD |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| TD-160/100N SILENT | 232 | 35.5 | 82 | 95 | 47.5 | 51.1 | 151 | 135.5 | 97 |
| TD-160/100 NT SILENT | 232 | 35.5 | 82 | 95 | 47.5 | 51.1 | 151 | 135.5 | 97 |
| Typ | A | C | E | F | G | H | X | ØB | ØD |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| TD-250/100 | 303 | 115 | 100 | 90 | 80 | 60 | 188 | 176 | 97 |
| TD-350/125 | 258 | 115 | 100 | 90 | 80 | 60 | 188 | 176 | 123 |
| TD-500/150 3V | 295 | 127 | 112 | 130 | 80 | 60 | 212 | 200 | 147 |
| TD-500/160 3V | 295 | 127 | 112 | 130 | 80 | 60 | 212 | 200 | 157 |
| TD-800/200N 3V | 302 | 141 | 124 | 140 | 100 | 94 | 232.5 | 217 | 198 |
| TD-800/200 3V | 302 | 141 | 124 | 140 | 100 | 94 | 232.5 | 217 | 198 |
| TD-1000/250 3V | 386 | 192 | 155 | 168 | 145 | 140 | 291 | 272 | 248 |
| TD-1300/250 3V | 386 | 192 | 155 | 168 | 145 | 140 | 291 | 272 | 248 |
| TD-2000/315 3V | 450 | 224 | 188 | 210 | 182 | 178 | 356 | 336 | 312 |
| TD-250/100 T | 303 | 115 | 100 | 90 | 80 | 60 | 188 | 176 | 97 |
| TD-350/125 T | 258 | 115 | 100 | 90 | 80 | 60 | 188 | 176 | 123 |
| TD-500/150 T 3V | 295 | 127 | 112 | 130 | 80 | 60 | 212 | 200 | 147 |
| TD-500/160 T 3V | 295 | 127 | 112 | 130 | 80 | 60 | 212 | 200 | 157 |
| TD-800/200 T 3V | 302 | 141 | 124 | 140 | 100 | 94 | 232.5 | 217 | 198 |
| Typ | A | B | C | D | G | H | I | J | ØE | ØF | ØK |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| TD-4000/355 | 377 | 238 | 451 | 224 | 150 | 368 | 474 | 340 | 426 | 354 | 8.5 |
| TD-6000/400 | 407 | 249 | 492 | 267 | 160 | 425 | 547 | 370 | 487 | 399 | 8.5 |
| TD-4000/355 TRIF | 377 | 238 | 451 | 224 | 150 | 368 | 474 | 340 | 426 | 354 | 8.5 |
| TD-6000/400 TRIF | 407 | 249 | 492 | 267 | 160 | 425 | 547 | 370 | 487 | 399 | 8.5 |
