RCS

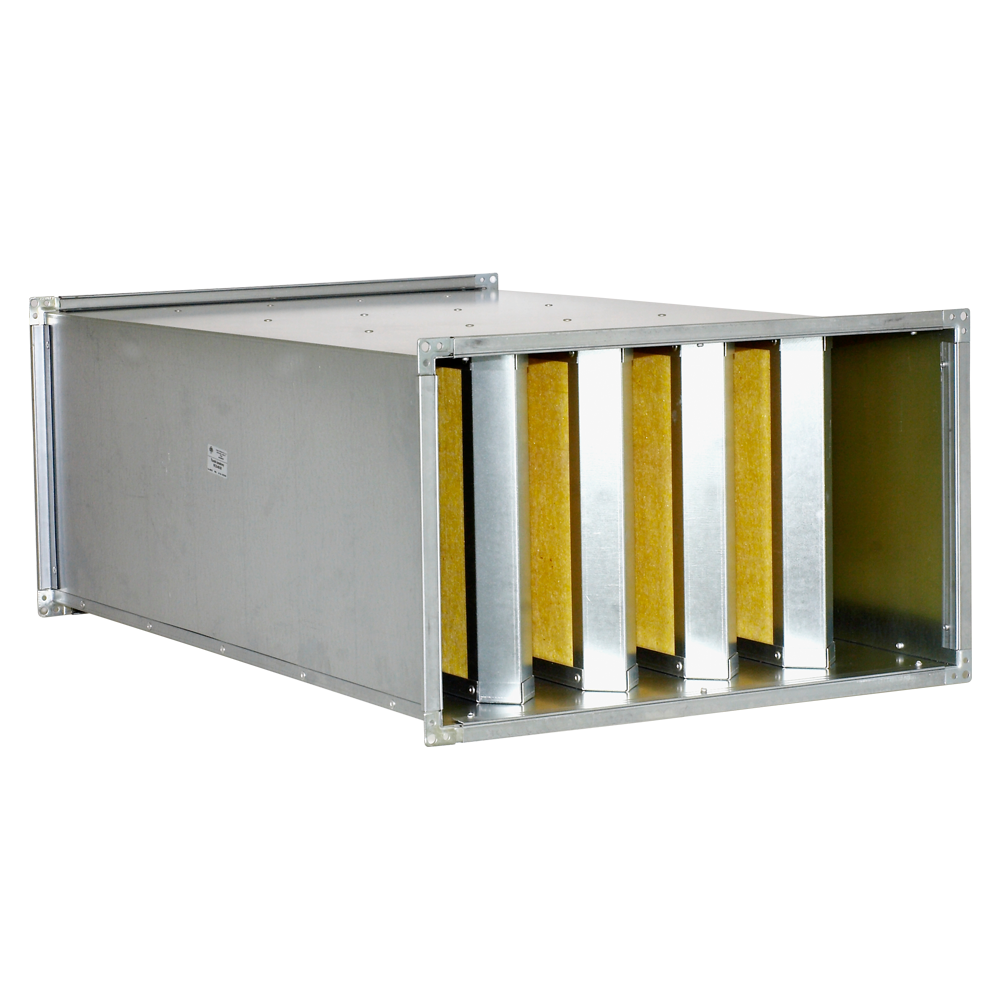

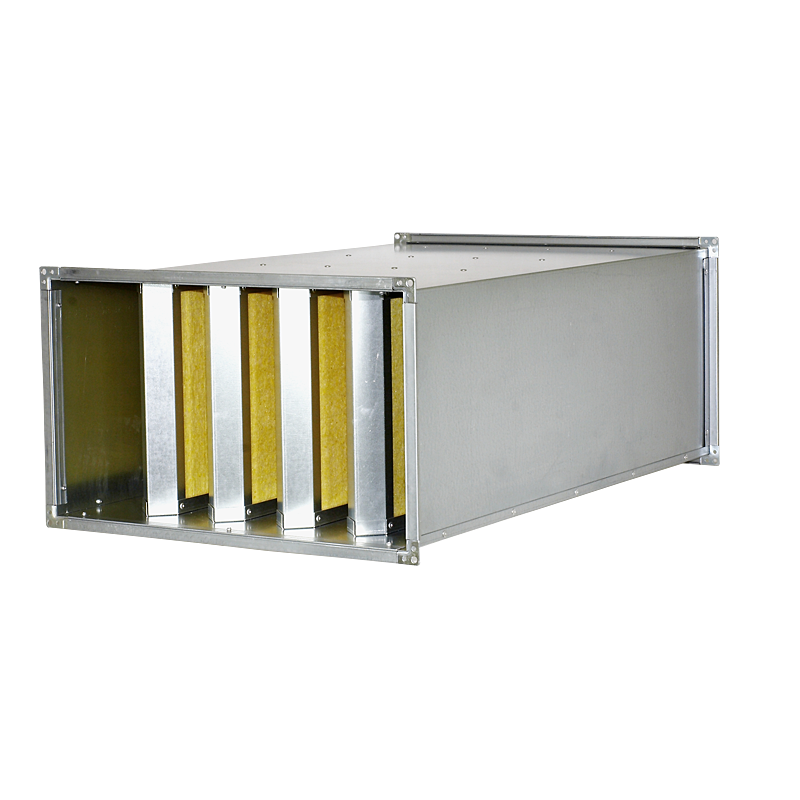

Ljuddämpare
Ljuddämpare i rektangulära kanaler. Enkel direktmontering med fläktarna IBF, ILB och ILT eller på trycksidan på luftvärmarna RH
Tillämpning
Ljuddämpare i rektangulära kanaler. Enkel direktmontering med fläktarna IBF, ILB och ILT eller på trycksidan på luftvärmarna RH.
Konstruktion

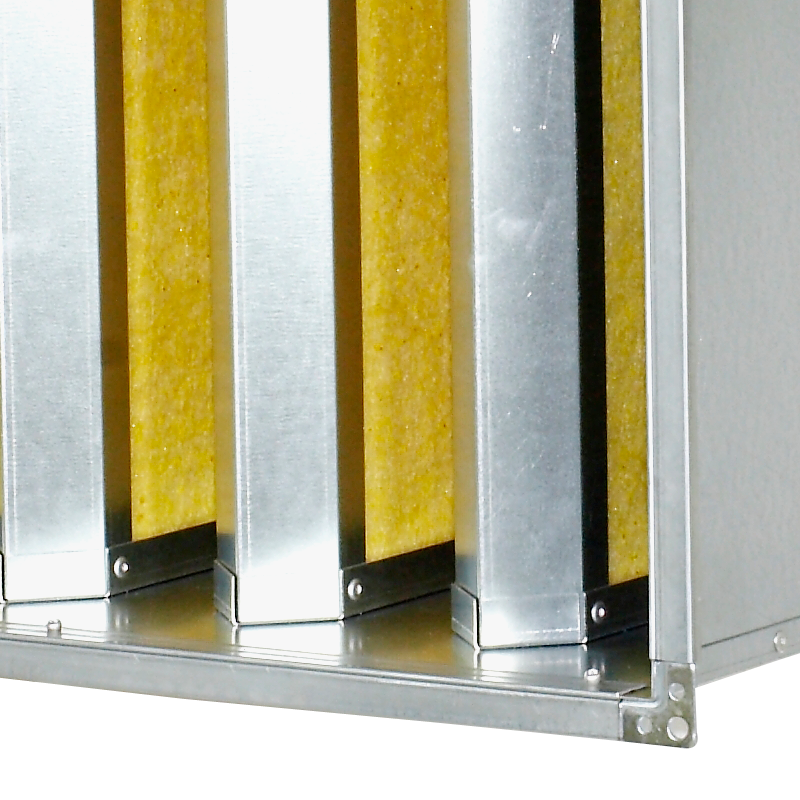

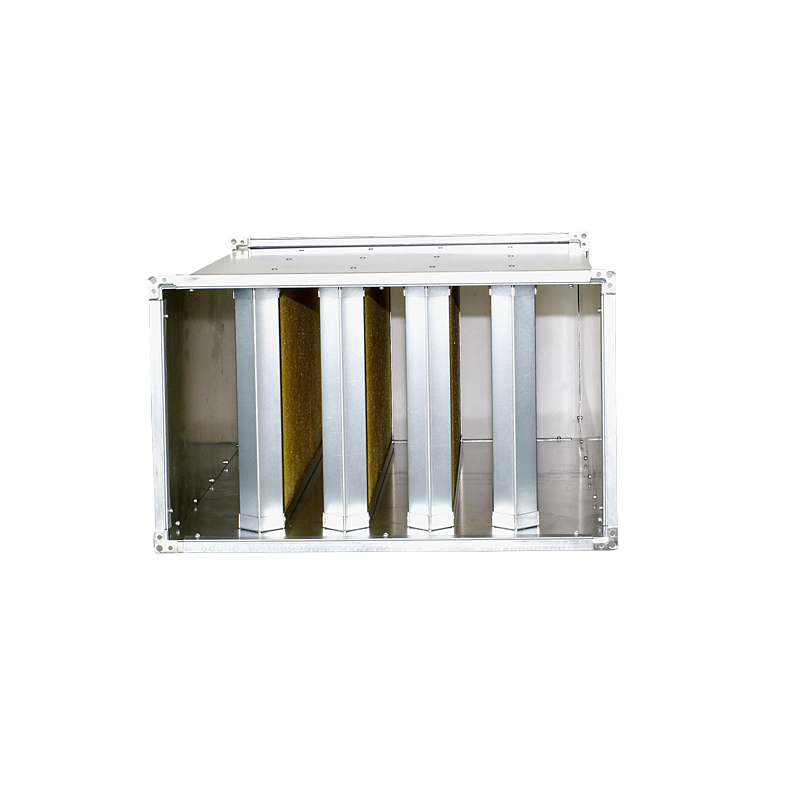

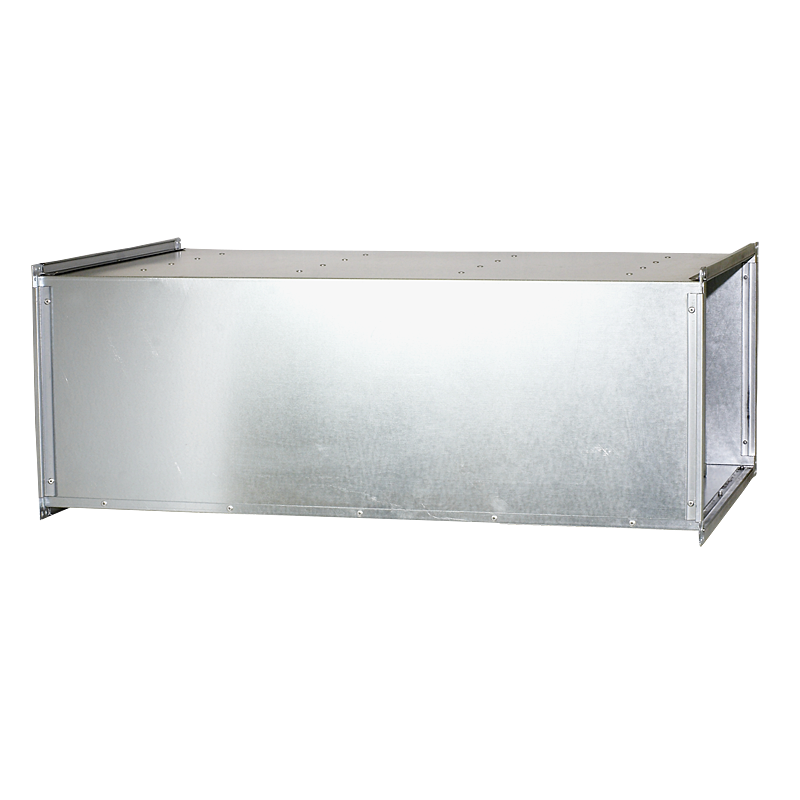

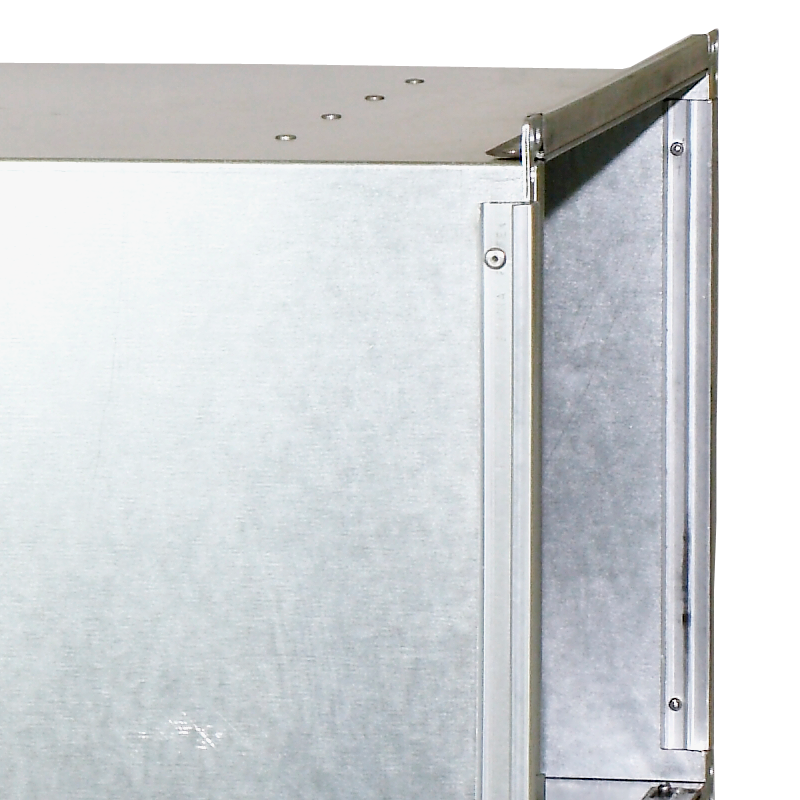

Filterhuset är i svetsad galvaniserad stålplåt. En ljuddämpande material är monterat på insidan av enheten. Monteringsflänsar är kompatibla med fläktar och luftvärmare från Ventur.
Dimensioner
| Typ | A | B | C | D | E | F | G | ØH |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| RCS-40/20 | 1000 | 400 | 198 | 440 | 220 | 440 | 240 | 9 |
| RCS-50/25 | 1000 | 500 | 248 | 520 | 270 | 540 | 290 | 9 |
| RCS-50/30 | 1000 | 500 | 298 | 520 | 320 | 540 | 340 | 9 |
| RCS-60/30 | 1000 | 600 | 298 | 620 | 320 | 640 | 340 | 9 |
| RCS-60/35 | 1000 | 600 | 348 | 620 | 370 | 640 | 390 | 9 |
| RCS-70/40 | 1000 | 700 | 398 | 720 | 420 | 740 | 440 | 9 |
| RCS-80/50 | 1000 | 800 | 498 | 820 | 520 | 840 | 540 | 9 |
| RCS-100/50 | 1000 | 1000 | 498 | 1020 | 520 | 1040 | 540 | 9 |
