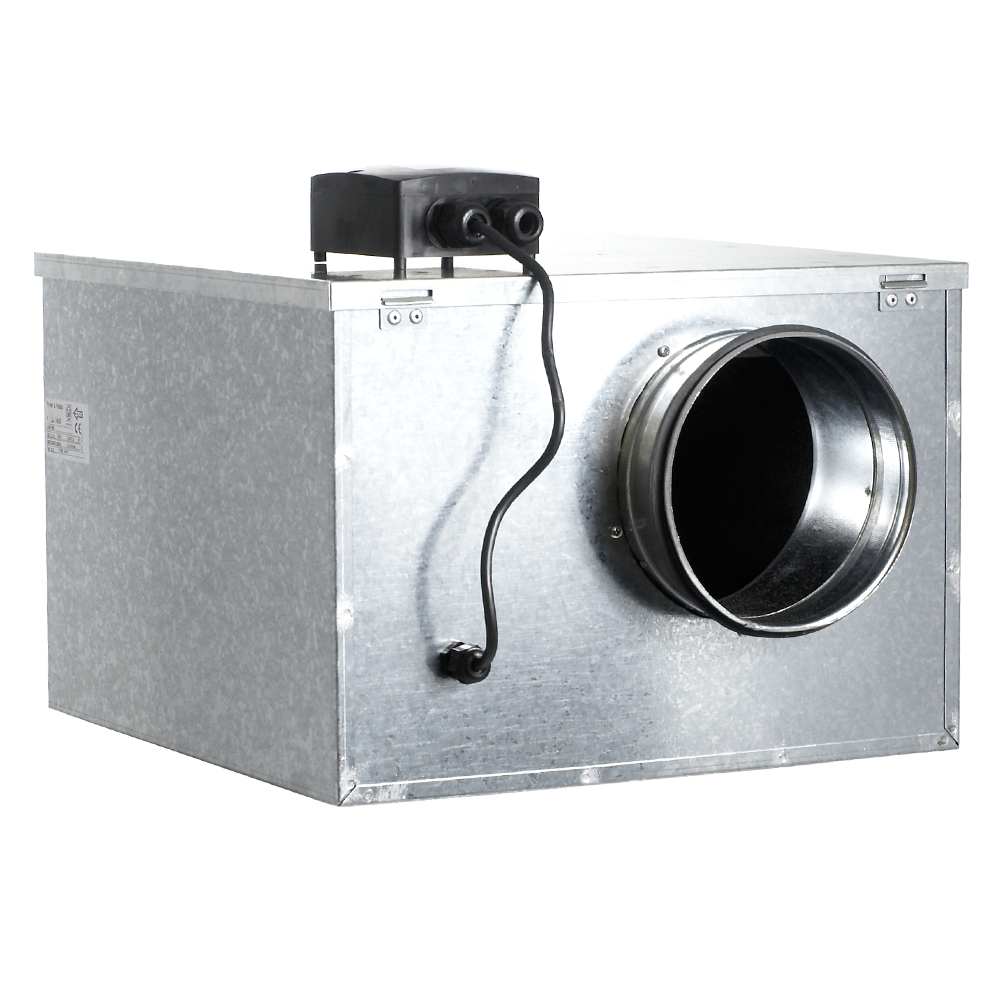

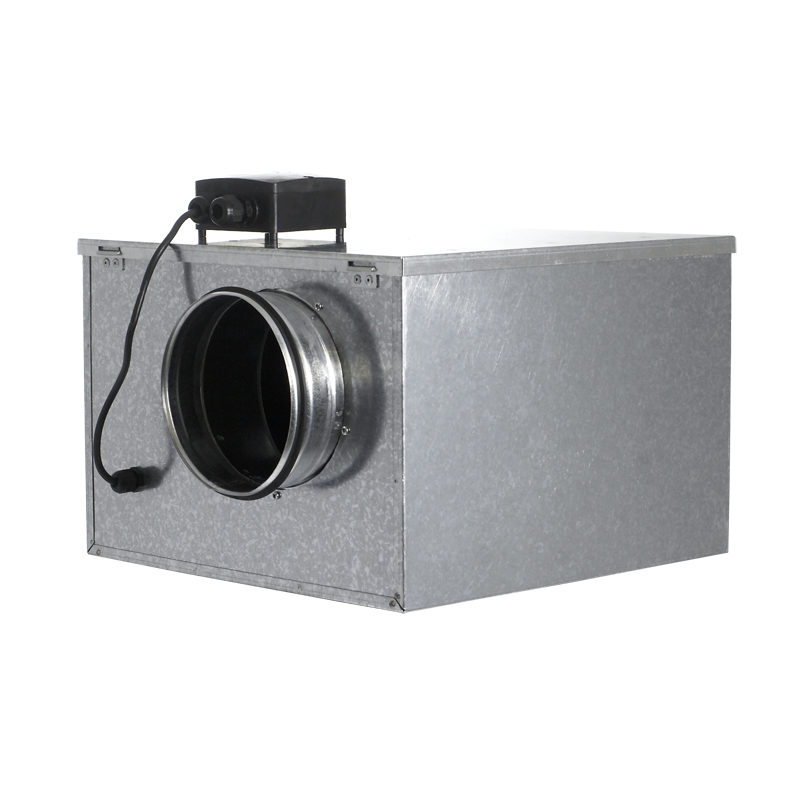

CAB - Kanalfläkt

CAB

Kanalfläkt

Fläktar med ljuddämpande låda tillverkad i galvaniserad stålplåt och beklädd nuti med 50mm tjock flamsäker akustisk isolering (M0).
Be om en produkt

Tillämpning

Ventilationsfläkt för kanalmontage. Lämpar sig för små och medelstora utrymmen.



Konstruktion

Fläkten är direktdriven med skovelhjul och har ljudisolerat fläkthus tillverkat i galvaniserat stål försett med inspektionslucka. Fläkthjulet har framåtböjda skovlar (hjultyp F) och är tillverkat i galvaniserat stål. Fläkten är omålad.

Motor

Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP44 eller IP55 (beroende på modell) och isolationsklass B. Motorerna är utrustade med termisk säkerhetsbrytare och kan varvtalsstyras med hjälp av en spänningsreglerande tyristor. Om inget annat anges är motorns maximala omgivningstemperatur 40°.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Välj en fläkt www.fanselectoronline.com

m3/h
Pa

Arbetsegenskaper

CAB 100

  • Pst max = 250 Pa
  • Q max = 190 m3/h
  • P max = 42 W
  • n = 1390 varv/min
  • I max = 0.18 A
  • U nom = 230 V
  • L wA = 29 dB(A)

Dimensioner

Typ A B C E F G ØD
  mm mm mm mm mm mm mm
CAB 100 273 388 395 125 162 505 100
CAB 125 273 388 395 125 162 505 125
CAB 150 273 388 395 143 162 505 150
CAB 160 273 388 395 143 162 505 160
Typ A B C E F G ØD
  mm mm mm mm mm mm mm
CAB 200 328 430 365 216 210 475 200
CAB 250N 383 525 450 263 237 560 250
CAB 315 RE 443 600 505 301 264 615 315
CAB 355 RE 513 660 600 331 292 710 355
CAB 400 RE 513 660 600 331 292 710 400
