HCTT EX - ATEX-fläkt

HCTT EX

ATEX-fläkt

Sortiment av explosionssäkra takfläktar som är tillgängliga både för luftutsug och lufttillförsel
Kontakta oss

Tillämpning

Explosionssäker fläkt konstruerad för montering på tak. Används för transport av lätt förorenade medium och gaser med låg stofthalt. Lämplig för applikationer där höga luftflöden eftersträvas.

Tillgänglig i 2 versioner: B-modeller för luftutsugning och A-modeller för lufttillförsel.

Explosionssäkra versioner i enlighet med normen ATEX för 3-fasmodeller:

  • Ökad säkerhet EX II2G EExe IIT3 (förutom modell 315).
  • Flamsäker endast i modellerna 800 till 1000 EX II2G EExd IIBT5 eller EExd IICT4.

Konstruktion

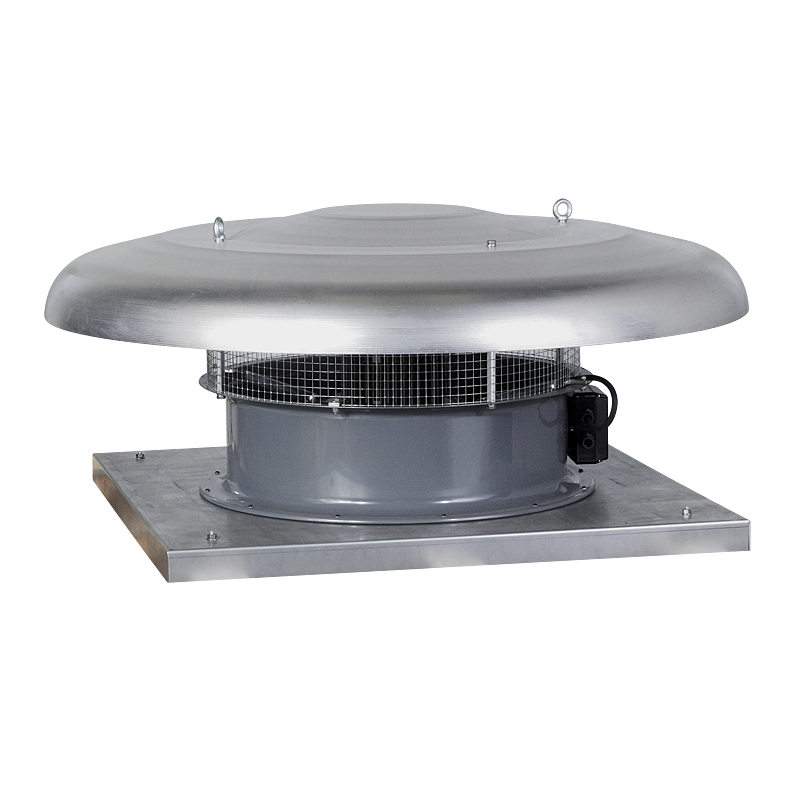

Fläkten är direktdriven med axialvinge och har fläkthus tillverkat i galvaniserat stål. Den täckande kåpan är av aluminium och styr luftströmmen för ett horisontellt luftutsläpp. Inuti sitter en vinge i plast. Fläkten är omålad.

Motor

Produkter monteras i standardutförande med en asynkron ATEX-klassad trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 eller IP65 (beroende på modell) och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Arbetsegenskaper

Dimensioner

Typ B C F G H ØA ØD ØE
  mm mm mm mm mm mm mm mm
HCTT/4-315-B EX 560 450 40 70 341 640 315 12
HCTT/4-355-B EX 630 535 40 80 361 760 355 12
HCTT/4-400-B EX 630 535 40 80 361 760 400 12
HCTT/4-450-B EX 710 590 40 110 410 895 450 14
HCTT/4-500-B EX 710 590 40 110 410 895 500 14
HCTT/4-560-B EX 905 750 50 165 488 1150 560 14
HCTT/4-630-B EX 905 750 50 165 488 1150 630 14
HCTT/4-710-B EX 1100 840 50 200 551 1350 710 14
HCTT/4-800-B EX 1100 840 50 200 732 1350 800 14
HCTT/4-900-B EX 1250 950 50 200 756 1580 900 14
HCTT/4-1000-B EX 1250 950 50 200 756 1580 1000 14
HCTT/6-450-B EX 710 590 40 110 410 895 450 14
HCTT/6-500-B EX 710 590 40 110 410 895 500 14
HCTT/6-560-B EX 905 750 50 165 488 1150 560 14
HCTT/6-630-B EX 905 750 50 165 488 1150 630 14
HCTT/6-710-B EX 1100 840 50 200 551 1350 710 14
HCTT/6-800-B EX 1100 840 50 200 732 1350 800 14
HCTT/6-900-B EX 1250 950 50 200 756 1580 900 14
HCTT/6-1000-B EX 1250 950 50 200 756 1580 1000 14
HCTT/8-710-B EX 1100 840 50 200 551 1350 710 14
HCTT/8-800-B EX 1100 840 50 200 732 1350 800 14
HCTT/8-900-B EX 1250 950 50 200 756 1580 900 14
HCTT/8-1000-B EX 1250 950 50 200 756 1580 1000 14
HCTT/4-315-A EX 560 450 40 70 341 640 315 12
HCTT/4-355-A EX 630 535 40 80 361 760 355 12
HCTT/4-400-A EX 630 535 40 80 361 760 400 12
HCTT/4-450-A EX 710 590 40 110 410 895 450 14
HCTT/4-500-A EX 710 590 40 110 410 895 500 14
HCTT/4-560-A EX 905 750 50 165 488 1150 560 14
HCTT/4-630-A EX 905 750 50 165 488 1150 630 14
HCTT/4-710-A EX 1100 840 50 200 551 1350 710 14
HCTT/4-800-A EX 1100 840 50 200 732 1350 800 14
HCTT/4-900-A EX 1250 950 50 200 756 1580 900 14
HCTT/4-1000-A EX 1250 950 50 200 756 1580 1000 14
HCTT/6-450-A EX 710 590 40 110 410 895 450 14
HCTT/6-500-A EX 710 590 40 110 410 895 500 14
HCTT/6-560-A EX 905 750 50 165 488 1150 560 14
HCTT/6-630-A EX 905 750 50 165 488 1150 630 14
HCTT/6-710-A EX 1100 840 50 200 551 1350 710 14
HCTT/6-800-A EX 1100 840 50 200 732 1350 800 14
HCTT/6-900-A EX 1250 950 50 200 756 1580 900 14
HCTT/6-1000-A EX 1250 950 50 200 756 1580 1000 14
HCTT/8-710-A EX 1100 840 50 200 551 1350 710 14
HCTT/8-800-A EX 1100 840 50 200 732 1350 800 14
HCTT/8-900-A EX 1250 950 50 200 756 1580 900 14
HCTT/8-1000-A EX 1250 950 50 200 756 1580 1000 14
