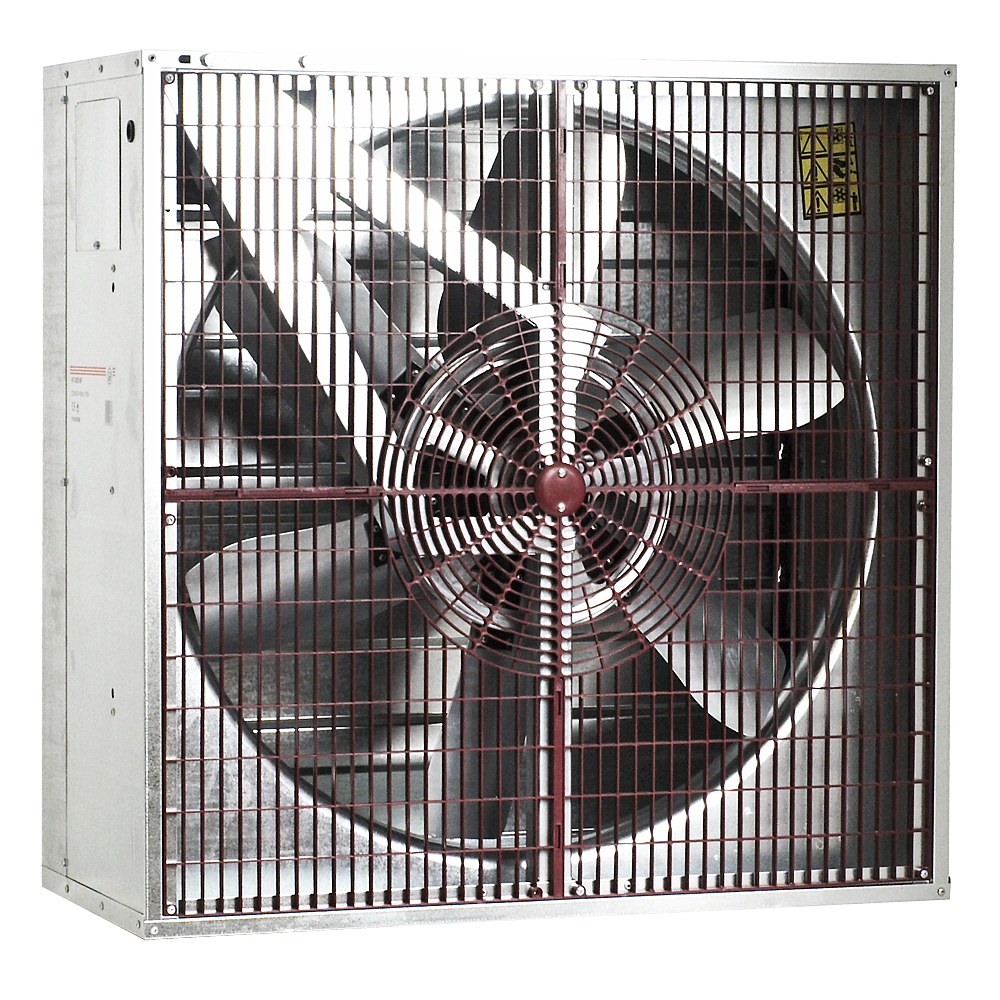

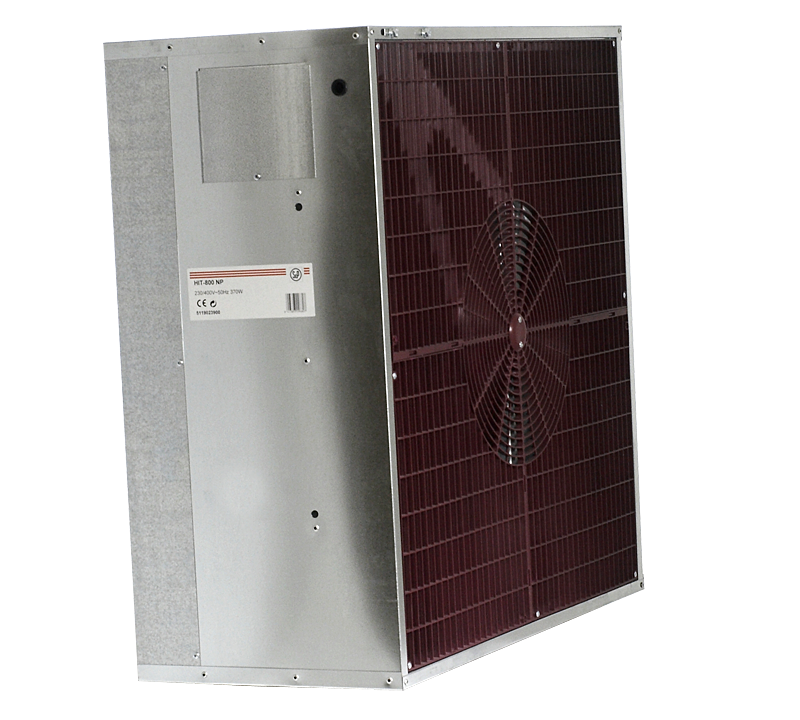

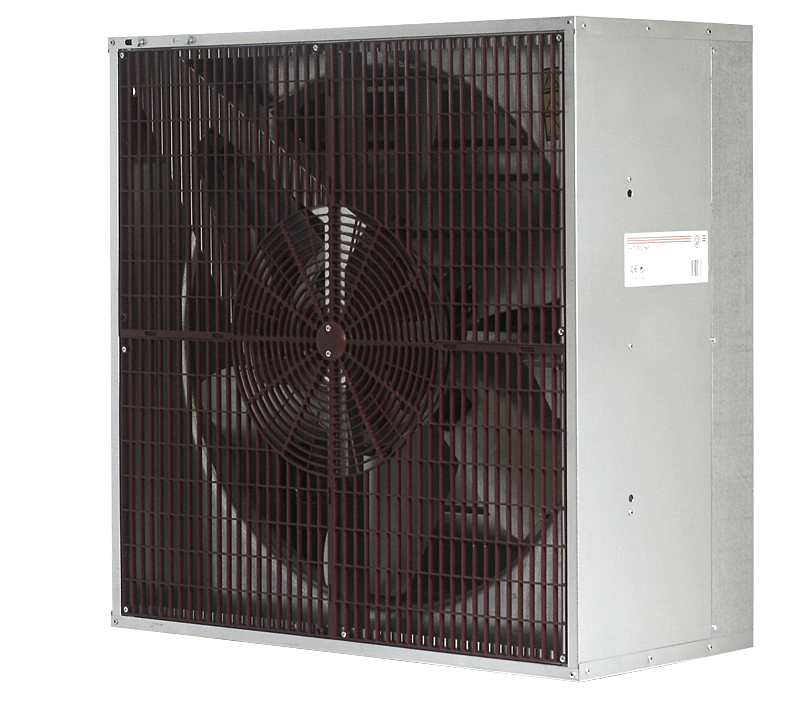

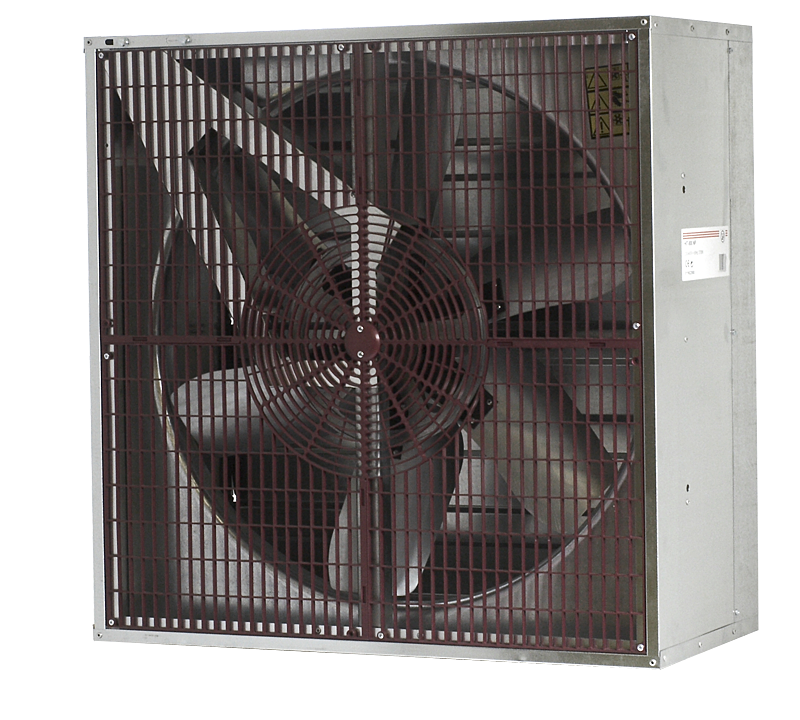

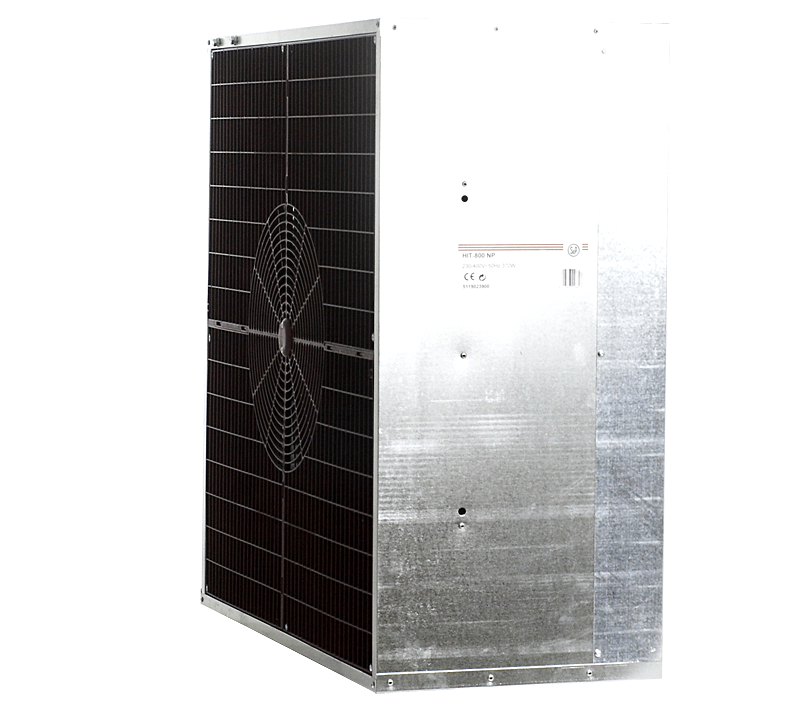

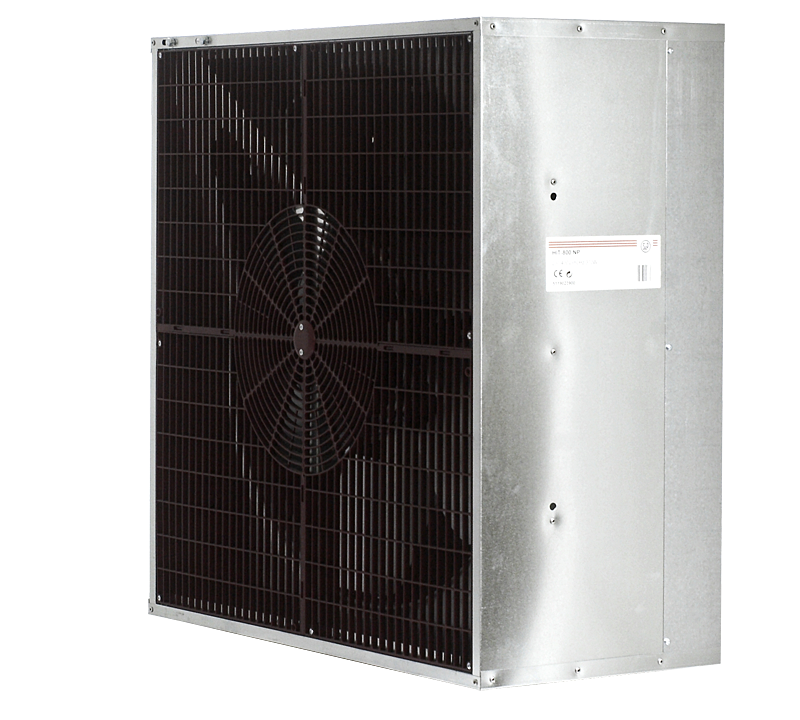

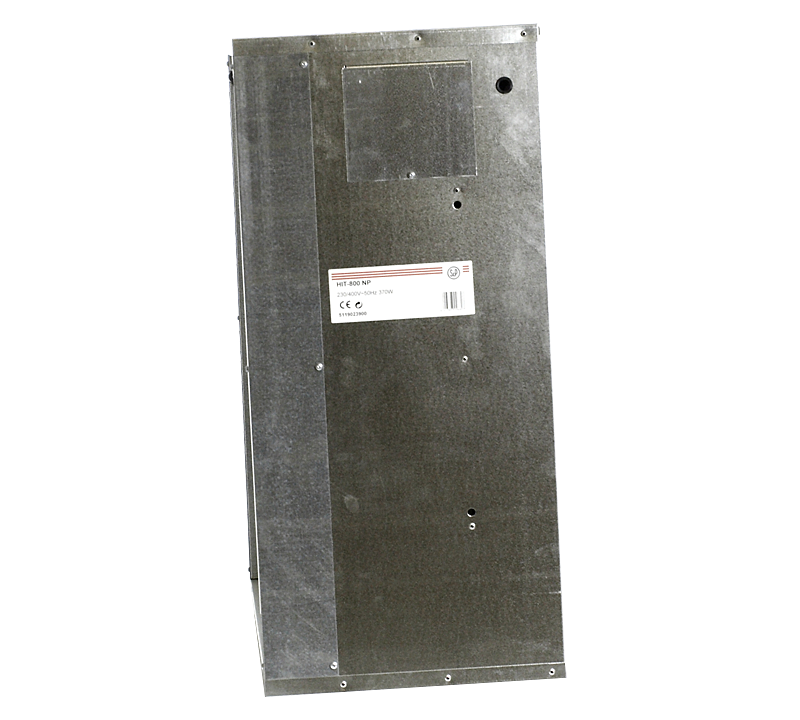

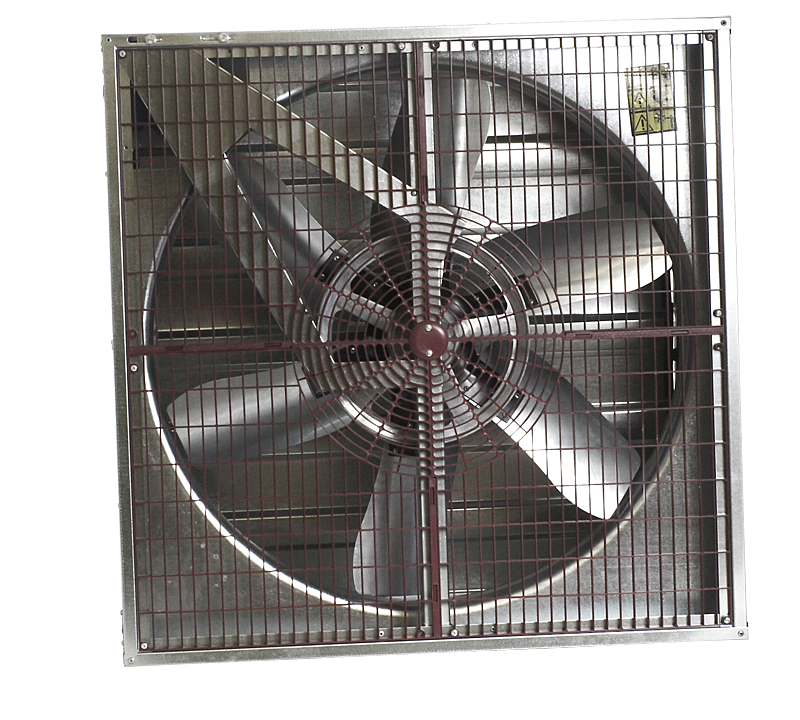

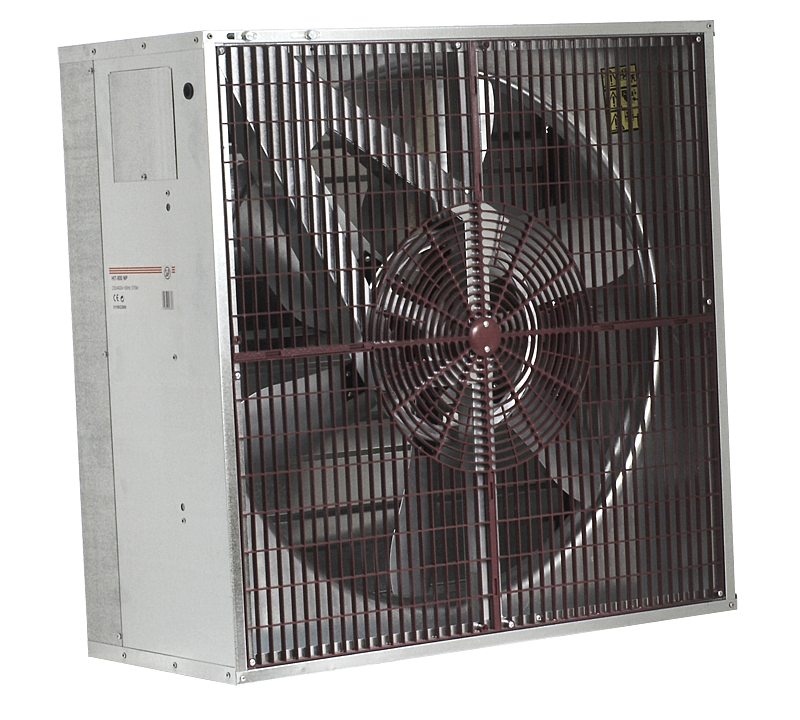

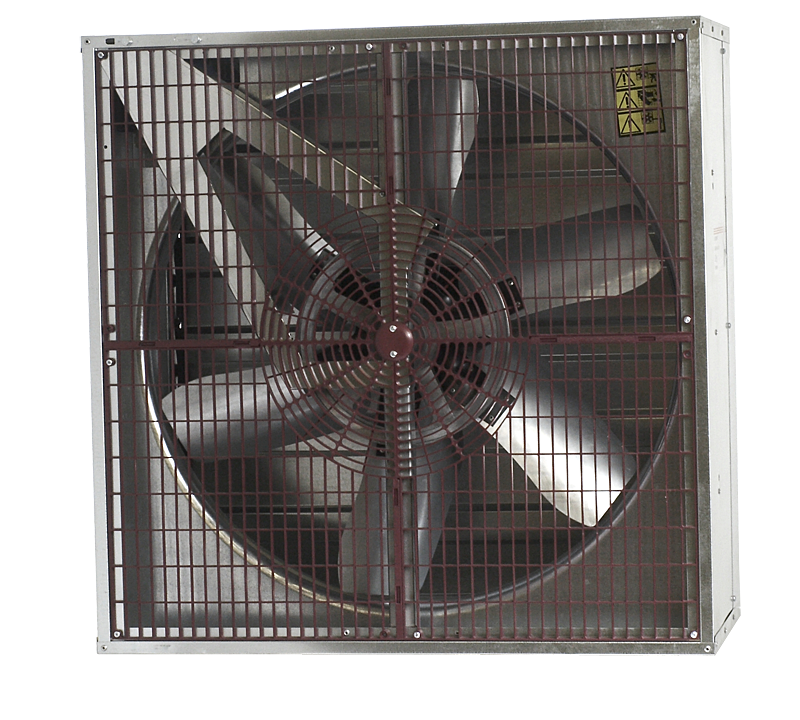

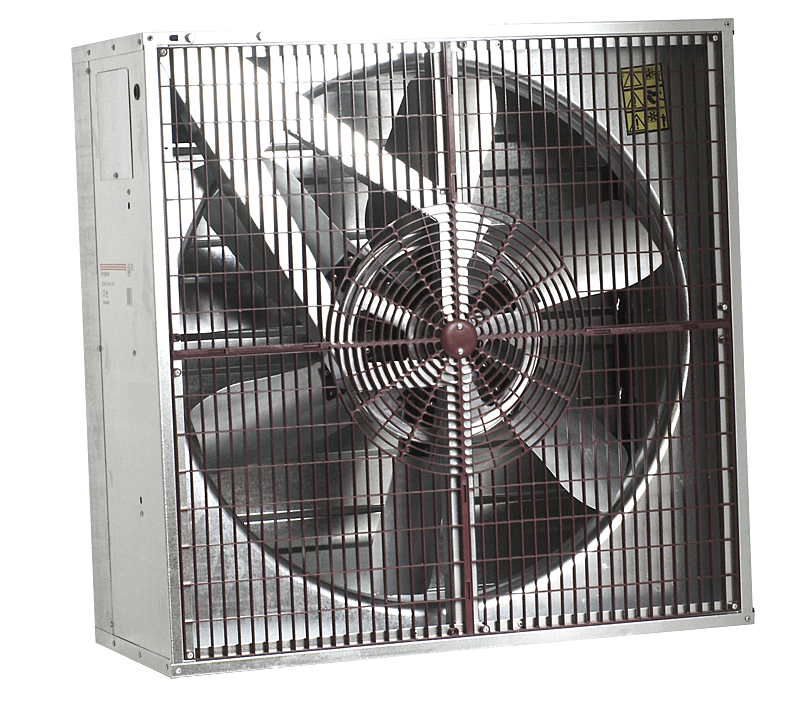

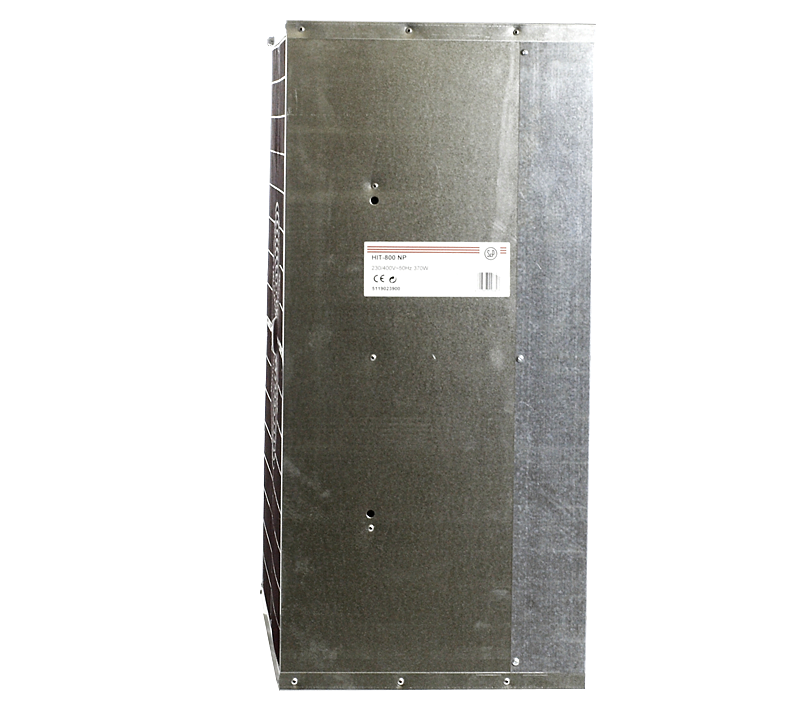

HIB/HIT
Axialfläkt, väggutförande
Tillämpning

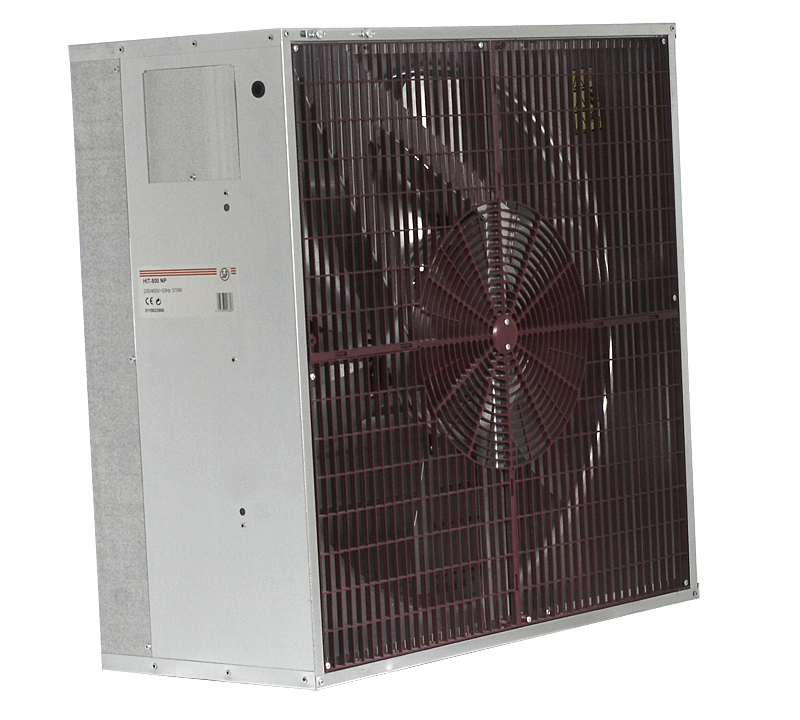

Axialfläkt i väggutförande. Lämplig för applikationer där höga luftflöden eftersträvas.
Konstruktion

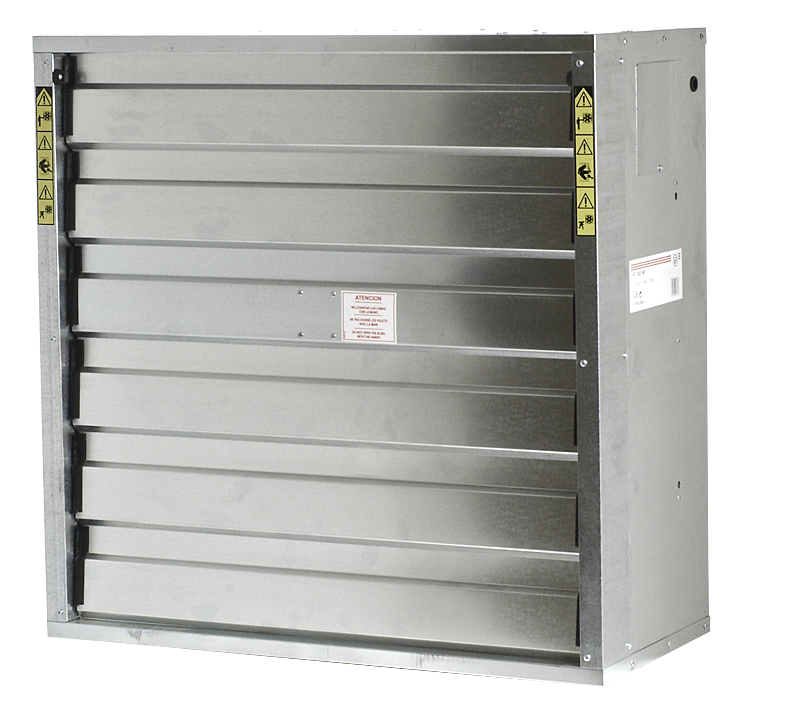

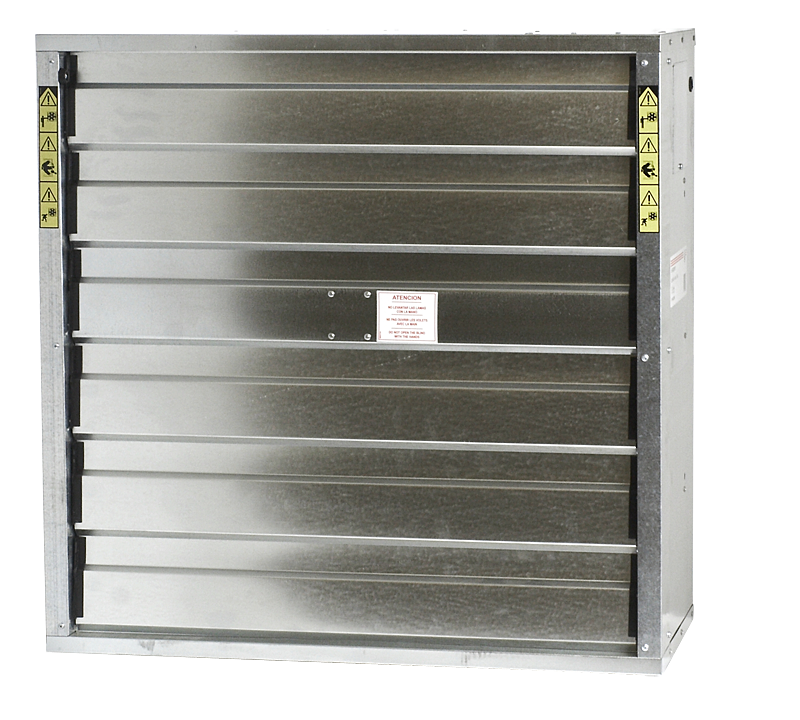

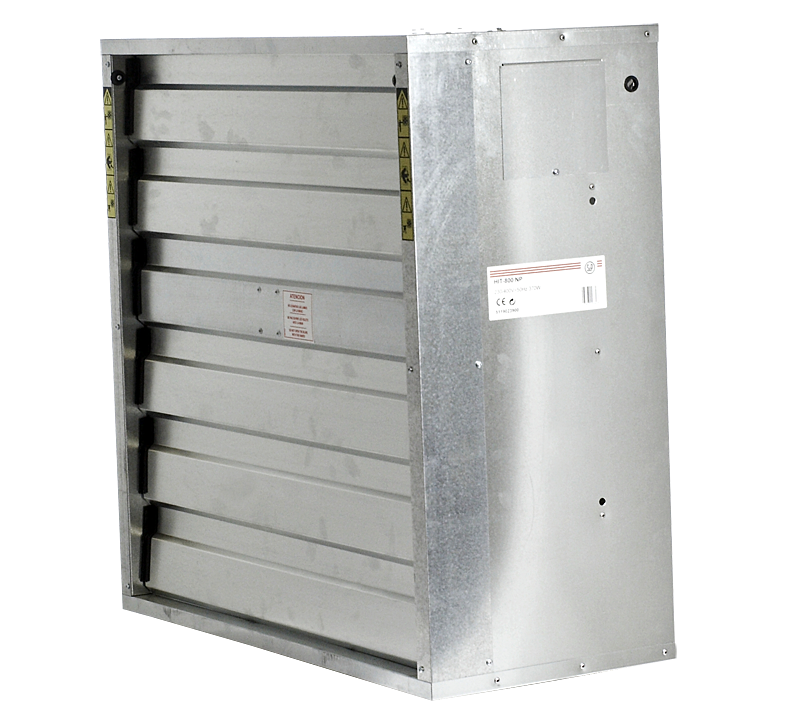

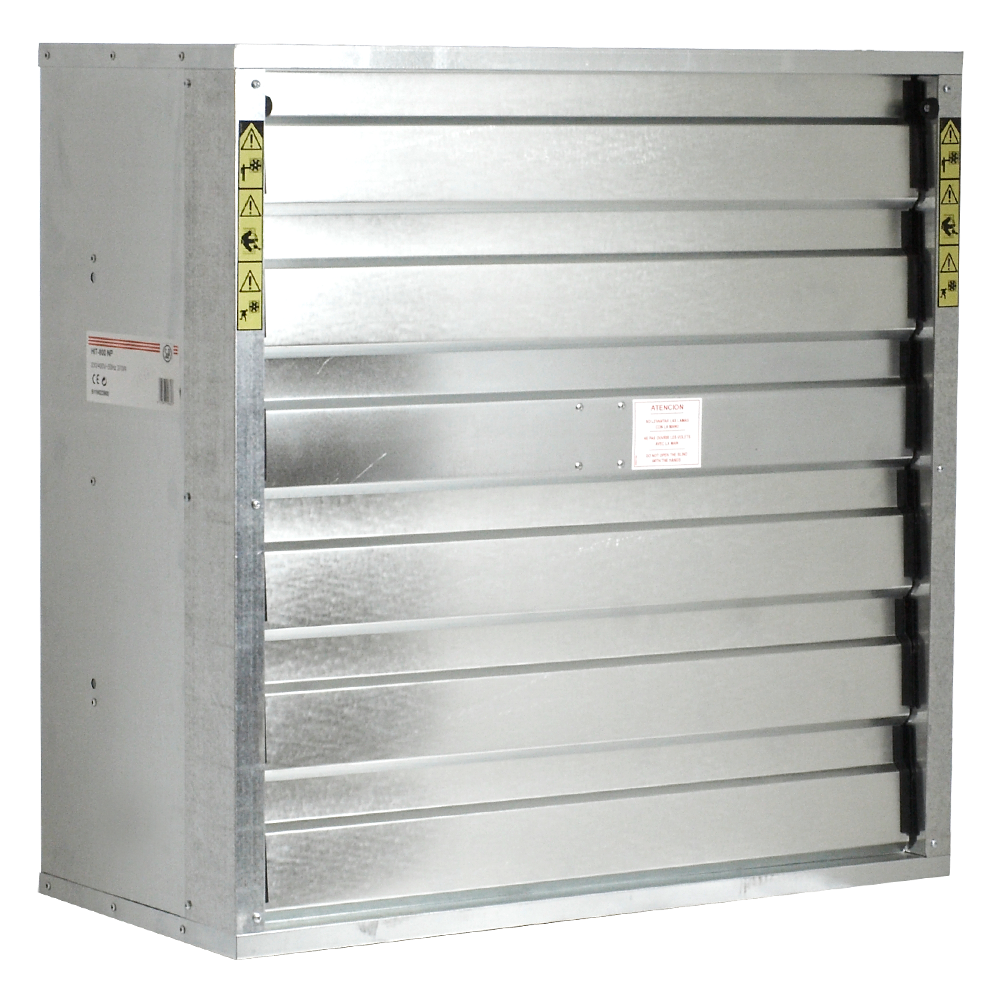

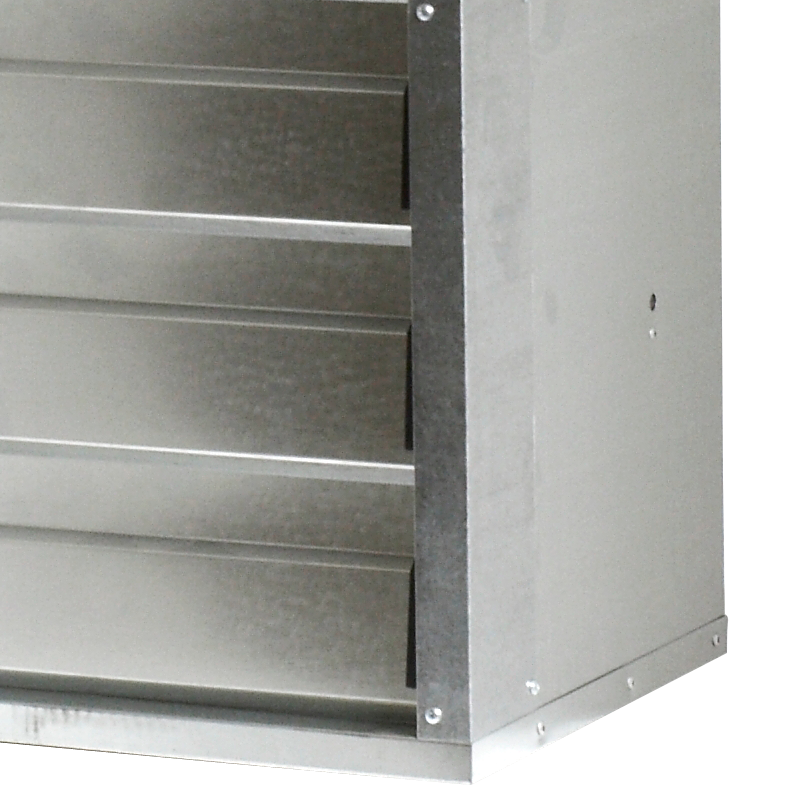

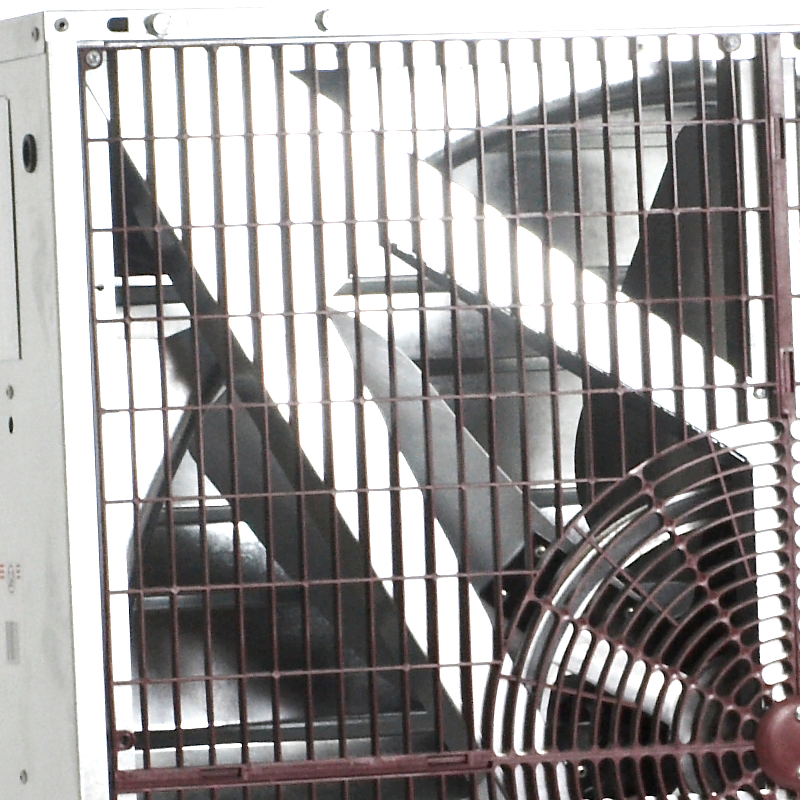

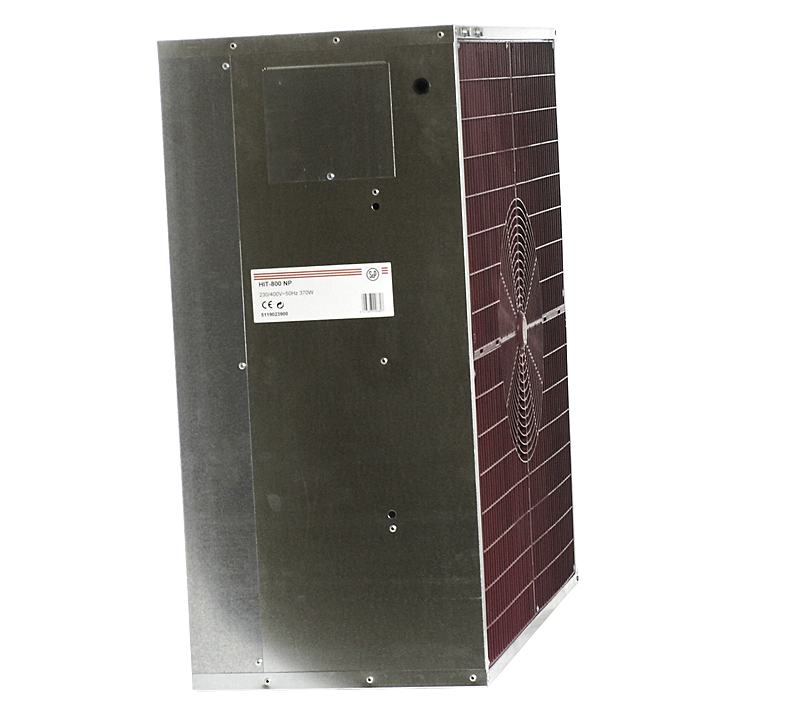

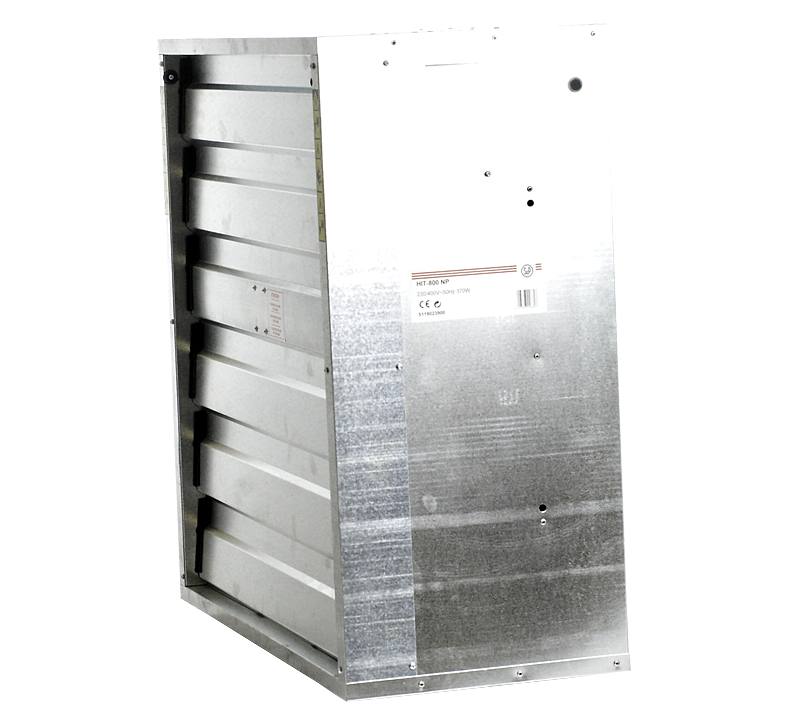

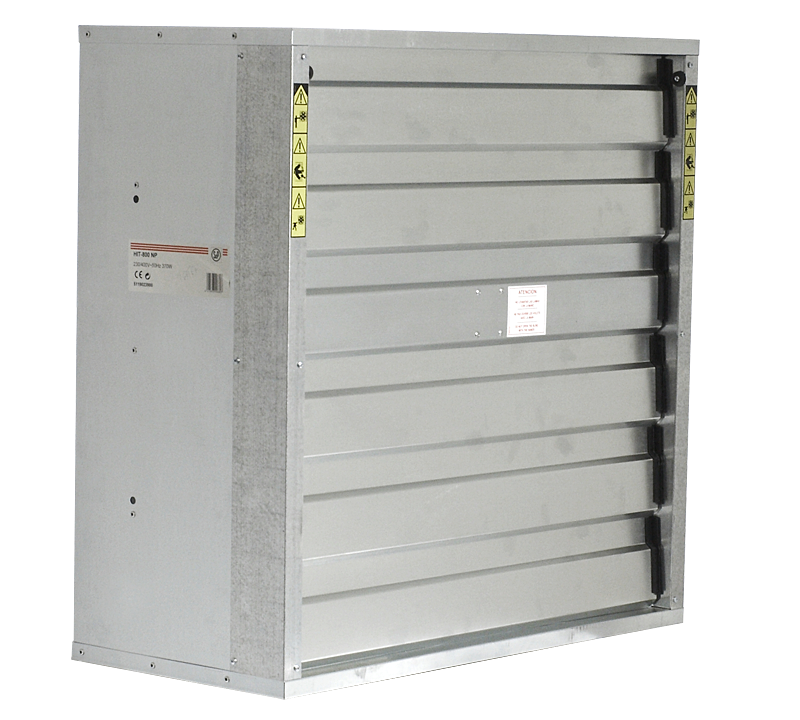

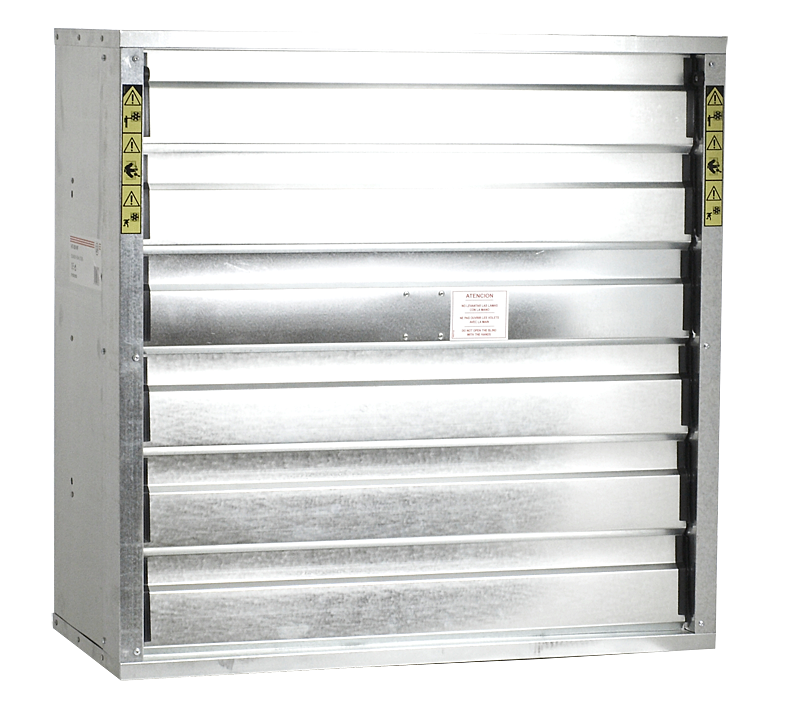

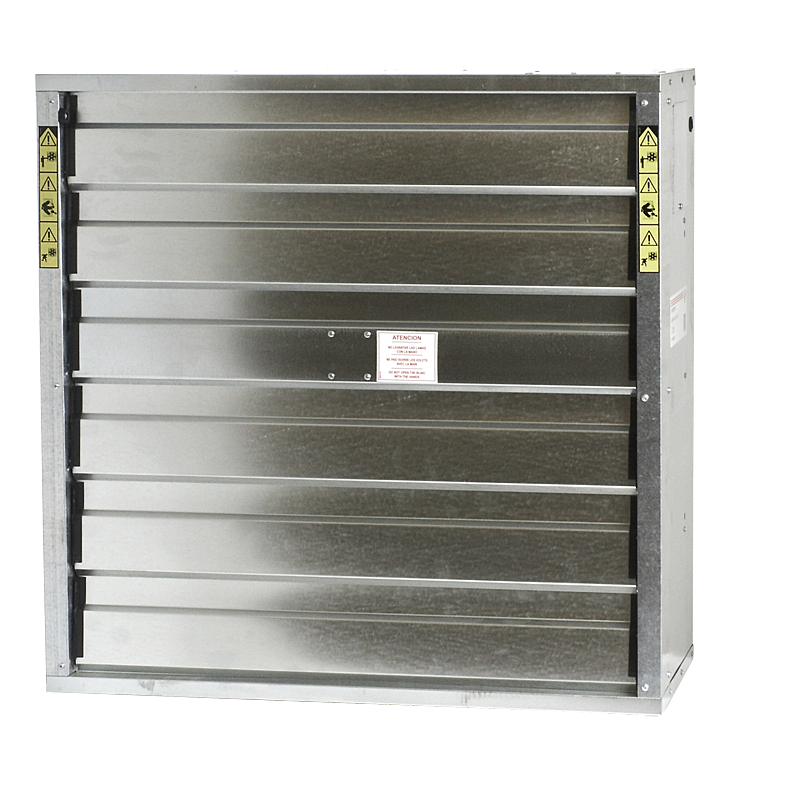

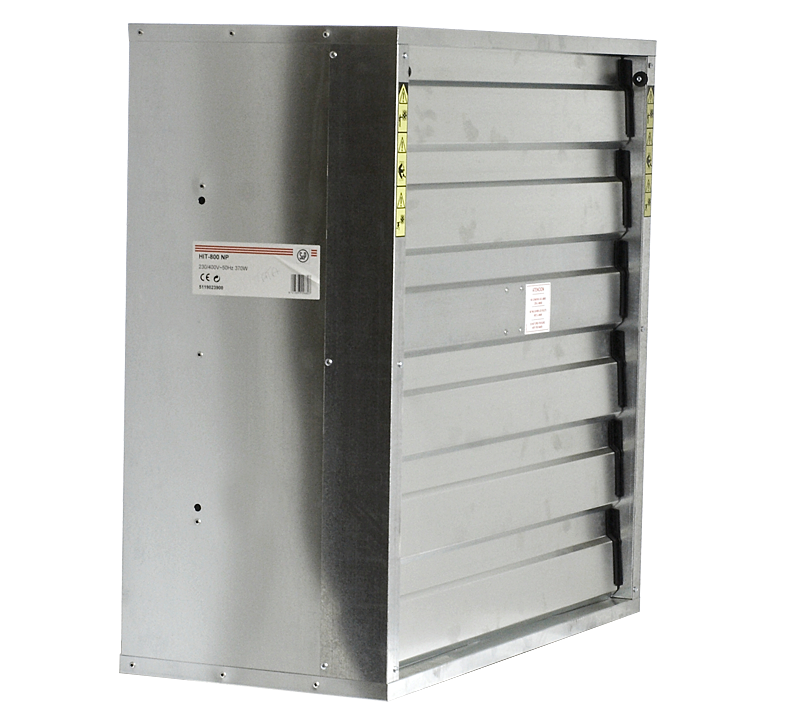

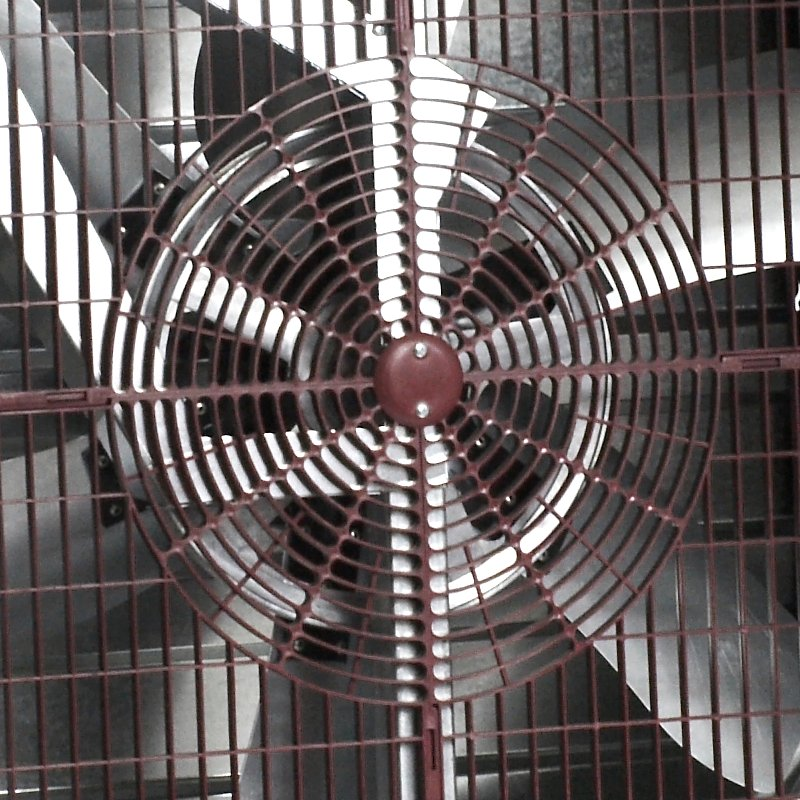

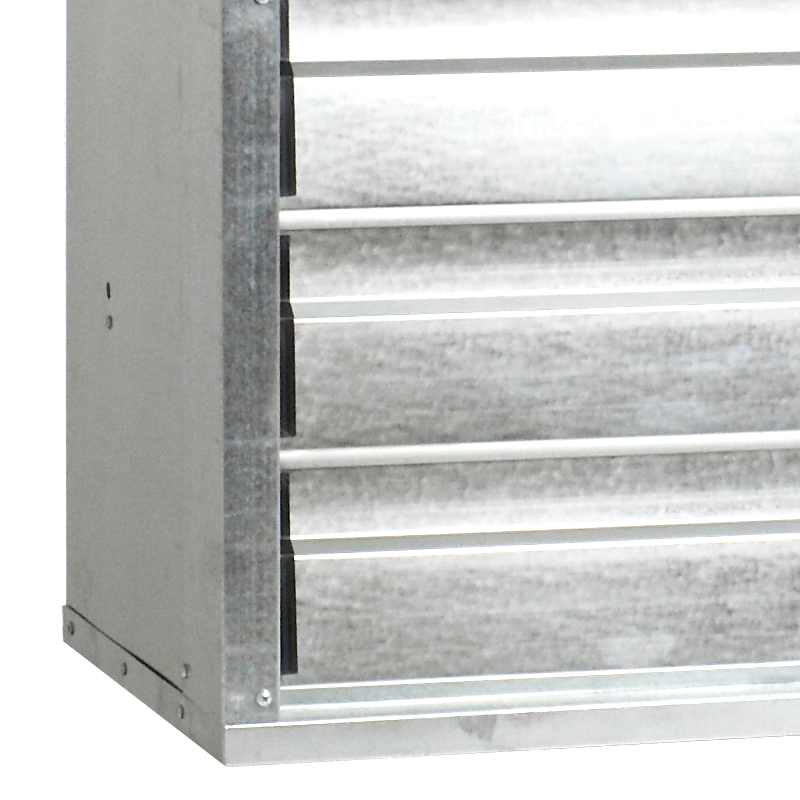

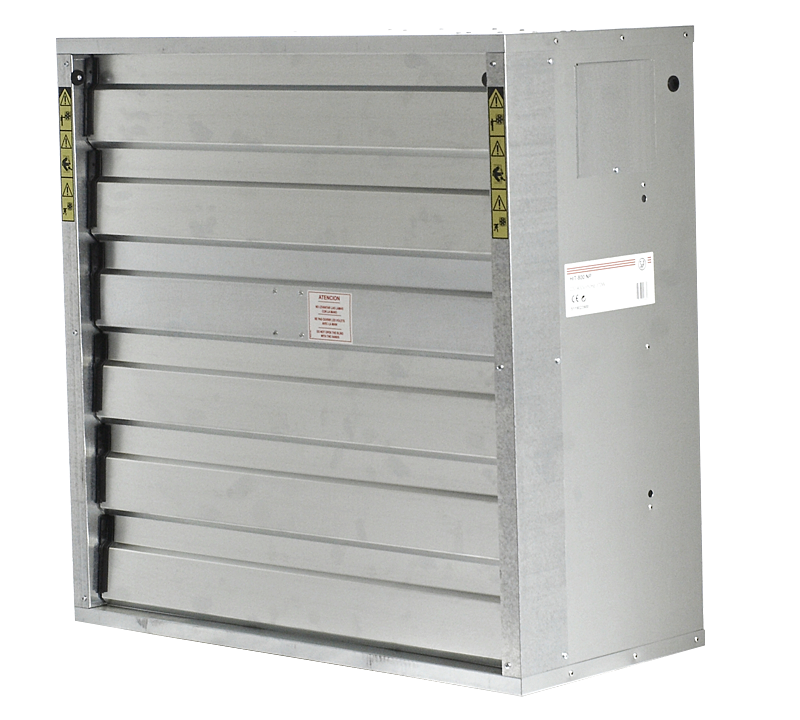

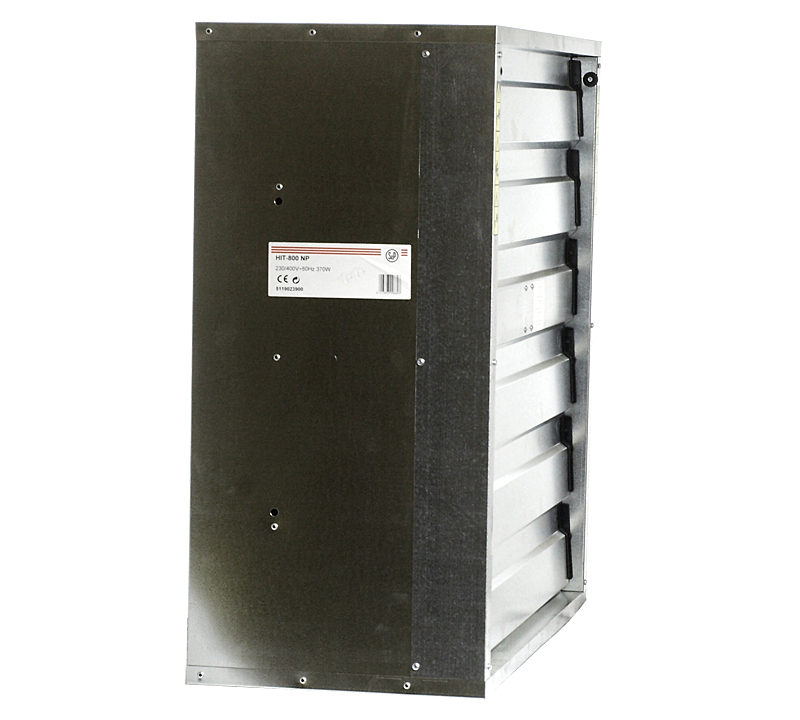

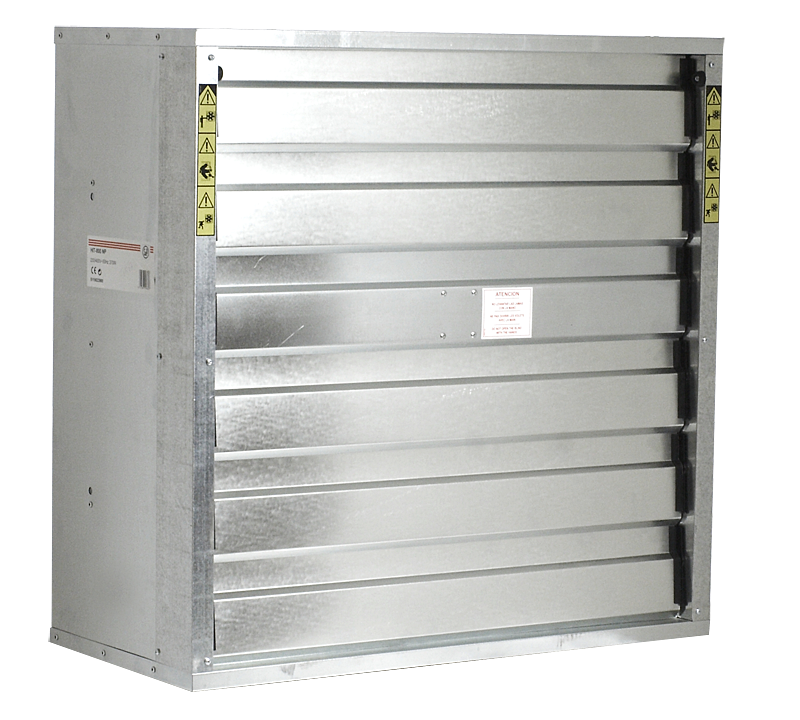

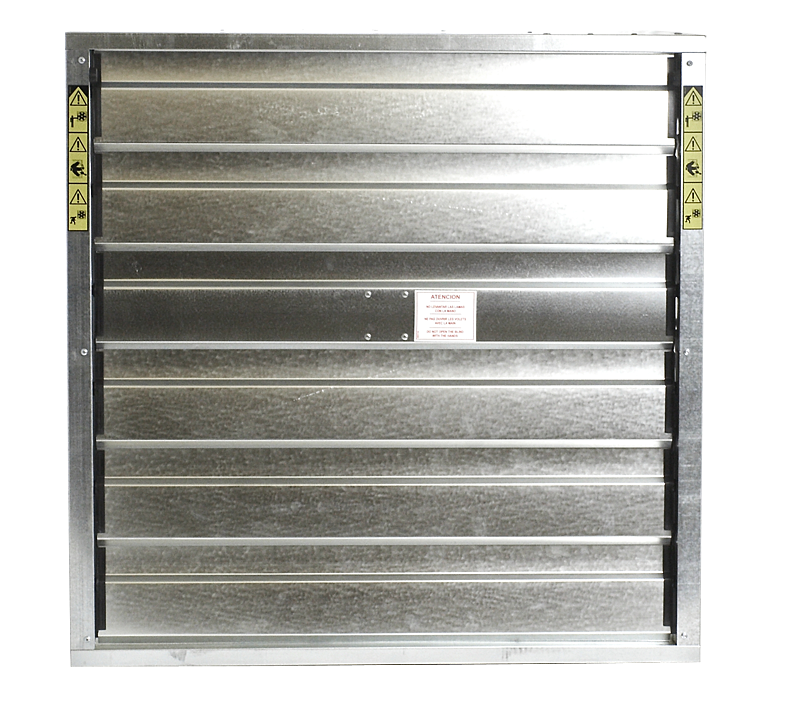

Fläkten är remdriven med jalusislutare och har fläkthus tillverkat i galvaniserat stål. Fläkten byggs som standard med luftriktning A, motor -> hjul, och luftströmmen skapas av en vinge i galvaniserat stål. Fläkten är omålad.
Motor
Produkter monteras i standardutförande med en asynkron enfasmotor för drift i 230V 50Hz eller trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°. För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.
Teknisk support
Katalogkort
- Användarmanual 2,35 MB
- Försäkran om överensstämmelse (CE) 364,42 KB
- Försäkran om överensstämmelse (CE) 364,62 KB
- Försäkran om överensstämmelse (CE) 366,20 KB
- Försäkran om överensstämmelse (CE) 370,66 KB
- Försäkran om överensstämmelse (CE) 366,20 KB
- Försäkran om överensstämmelse (CE) 370,67 KB
- Försäkran om överensstämmelse (CE) 364,63 KB
- Försäkran om överensstämmelse (CE) 364,43 KB
- CAD ritningar 109,90 MB
- Elektriskt anslutningsdiagram 22,96 KB
Arbetsegenskaper
Dimensioner
| Typ | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| HIB-800-P-0.55 | 910 | 910 | 530 | 780 | 645 | 250 | 225 | 455 |
| HIB-1000-P-0.37 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIB-1000-P-0.55 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIB-1000-P-0.75 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIB-1250-P-0.75 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIB-1250-P-1.1 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIB-1250-P-1.5 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIT-800-P-0.55 | 910 | 910 | 530 | 780 | 645 | 250 | 225 | 455 |
| HIT-1000-P-0.37 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIT-1000-P-0.55 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIT-1000-P-0.75 | 1145 | 1145 | 400 | 1060 | 515 | 109 | 225 | 692 |
| HIT-1250-P-0.75 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIT-1250-P-1.1 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
| HIT-1250-P-1.5 | 1380 | 1380 | 400 | 1340 | 515 | 114 | 292 | 795 |
