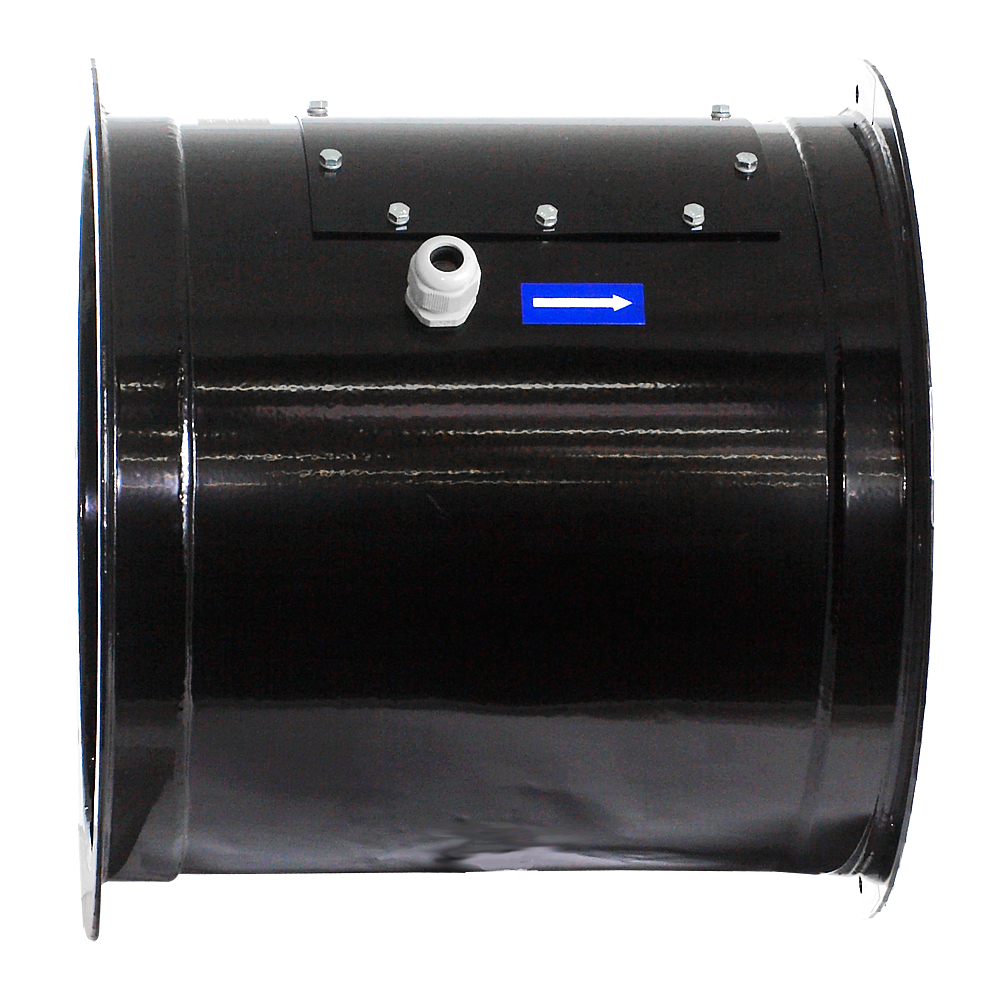

ARC - Axialfläkt, kanalutförande

ARC

Axialfläkt, kanalutförande

Den reversibla fläkten ARC är anpassad för både in- och utsug av luft
Kontakta oss

Tillämpning

Axialfläkt i kanalutförande. Lämplig för applikationer där höga luftflöden eftersträvas.

Konstruktion

Fläkten är direktdriven och har fläkthus tillverkat i stålplåt. Fläkten byggs som standard med luftriktning B, hjul -> motor, och luftströmmen skapas av en vinge i plast. Fläkten lackas i RAL9005 (svart).

Motor

Produkter monteras i standardutförande med en asynkron trefasmotor för drift i 230/400V 50Hz (motoreffekt < 4kW) eller 400/690V 50Hz. Motorerna uppfyller IEC-standarder 60072 och 60034, har kapslingsklass IP55 och isolationsklass F. Om inget annat anges är motorns maximala omgivningstemperatur 40°C.

För frågor om varvtalsreglering med hjälp av transformator eller frekvensomvandlare ber vi er höra av er till oss på Ventur. Vid förfrågan erbjuder vi även att montera motorer för annan drivspänning, med diverse sensorer eller i andra specialutföranden för att möta era krav och önskemål.

Teknisk support

Katalogkort

Välj en fläkt www.fanselectoronline.com

m3/h
Pa

Arbetsegenskaper

Dimensioner

Typ N D_DO D_KO ØA ØB ØC ØE
  mm mm mm mm mm mm mm
ARC/2-250-012T 4 360 150 250 292 327 10
ARC/2-250A-018T 4 360 150 250 292 327 10
ARC/2-250B-018T 4 360 150 250 292 327 10
ARC/2-250C-018T 4 360 150 250 292 327 10
ARC/2-250-025T 4 360 150 250 292 327 10
ARC/4-250A-012T 4 360 150 250 292 327 10
ARC/4-250B-012T 4 360 150 250 292 327 10
ARC/4-250C-012T 4 360 150 250 292 327 10
ARC/4-250D-012T 4 360 150 250 292 327 10
ARC/4-250E-012T 4 360 150 250 292 327 10
ARC/2-315-025T 8 360 150 315 355 386 10
ARC/2-315A-037T 8 360 150 315 355 386 10
ARC/2-315B-037T 8 360 150 315 355 386 10
ARC/2-315A-055T 8 360 150 315 355 386 10
ARC/2-315B-055T 8 360 150 315 355 386 10
ARC/4-315A-012T 8 360 150 315 355 386 10
ARC/4-315B-012T 8 360 150 315 355 386 10
ARC/4-315-018T 8 360 150 315 355 386 10
ARC/4-315A-025T 8 360 150 315 355 386 10
ARC/4-315B-025T 8 360 150 315 355 386 10
ARC/2-355A-037T 8 400 200 350 395 426 10
ARC/2-355B-037T 8 400 200 350 395 426 10
ARC/2-355-055T 8 400 200 350 395 426 10
ARC/2-355A-075T 8 400 200 350 395 426 10
ARC/2-355B-075T 8 400 200 350 395 426 10
ARC/4-355A-012T 8 400 200 350 395 426 10
ARC/4-355B-012T 8 400 200 350 395 426 10
ARC/4-355-018T 8 400 200 350 395 426 10
ARC/4-355-025T 8 400 200 350 395 426 10
ARC/4-355-037T 8 400 200 350 395 426 10
ARC/2-400-055T 8 450 250 400 450 487 12
ARC/2-400-075T 8 450 250 400 450 487 12
ARC/2-400-110T 8 450 250 400 450 487 12
ARC/2-400-150T 8 450 250 400 450 487 12
ARC/4-400A-018T 8 450 250 400 450 487 12
ARC/4-400B-018T 8 450 250 400 450 487 12
ARC/4-400C-018T 8 450 250 400 450 487 12
ARC/4-400-025T 8 450 250 400 450 487 12
ARC/4-400-037T 8 450 250 400 450 487 12
ARC/2-450-110T 8 450 250 450 500 537 12
ARC/2-450-150T 8 450 250 450 500 537 12
ARC/2-450-220T 8 450 250 450 500 537 12
ARC/2-450-300T 8 450 250 450 500 537 12
ARC/4-450-018T 8 450 250 450 500 537 12
ARC/4-450-025T 8 450 250 450 500 537 12
ARC/4-450-037T 8 450 250 450 500 537 12
ARC/4-450-055T 8 450 250 450 500 537 12
ARC/4-450-075T 8 450 250 450 500 537 12
ARC/2-500-150T 12 500 300 500 560 595 12
ARC/2-500-220T 12 500 300 500 560 595 12
ARC/2-500-300T 12 500 300 500 560 595 12
ARC/4-500-018T 12 500 300 500 560 595 12
ARC/4-500-025T 12 500 300 500 560 595 12
ARC/4-500-037T 12 500 300 500 560 595 12
ARC/4-500-055T 12 500 300 500 560 595 12
ARC/4-500-075T 12 500 300 500 560 595 12
ARC/4-560-037T 12 550 300 560 620 655 12
ARC/4-560-055T 12 550 300 560 620 655 12
ARC/4-560-075T 12 550 300 560 620 655 12
ARC/4-560-110T 12 550 300 560 620 655 12
ARC/4-560-150T 12 550 300 560 620 655 12
ARC/6-560-018T 12 550 300 560 620 655 12
ARC/6-560-025T 12 550 300 560 620 655 12
ARC/6-560-037T 12 550 300 560 620 655 12
ARC/6-560-055T 12 550 300 560 620 655 12
ARC/6-560-075T 12 550 300 560 620 655 12
ARC/4-630-037T 12 550 400 630 690 725 12
ARC/4-630-055T 12 550 400 630 690 725 12
ARC/4-630-075T 12 550 400 630 690 725 12
ARC/4-630-110T 12 550 400 630 690 725 12
ARC/4-630-150T 12 550 400 630 690 725 12
ARC/6-630-018T 12 550 400 630 690 725 12
ARC/6-630-025T 12 550 400 630 690 725 12
ARC/6-630-037T 12 550 400 630 690 725 12
ARC/6-630-055T 12 550 400 630 690 725 12
ARC/6-630-075T 12 550 400 630 690 725 12
ARC/4-710-055T 16 550 400 710 770 806 12
ARC/4-710-075T 16 550 400 710 770 806 12
ARC/4-710-110T 16 550 400 710 770 806 12
ARC/4-710-150T 16 550 400 710 770 806 12
ARC/4-710-220T 16 550 400 710 770 806 12
ARC/6-710-025T 16 550 400 710 770 806 12
ARC/6-710-037T 16 550 400 710 770 806 12
ARC/6-710-055T 16 550 400 710 770 806 12
ARC/6-710-075T 16 550 400 710 770 806 12
ARC/6-710-110T 16 550 400 710 770 806 12
ARC/4-800-075T 12 800 400 800 860 896 16
ARC/4-800-110T 12 800 400 800 860 896 16
ARC/4-800-150T 12 800 400 800 860 896 16
ARC/4-800-220T 12 800 400 800 860 896 16
ARC/4-800-300T 12 800 400 800 860 896 16
ARC/4-800-400T 12 800 400 800 860 896 16
ARC/4-800-550T 12 800 400 800 860 896 16
ARC/4-800-750T 12 800 400 800 860 896 16
ARC/6-800-037T 12 800 400 800 860 896 16
ARC/6-800-055T 12 800 400 800 860 896 16
ARC/6-800-075T 12 800 400 800 860 896 16
ARC/6-800-110T 12 800 400 800 860 896 16
ARC/6-800-150T 12 800 400 800 860 896 16
ARC/4-900-110T 12 800 400 900 950 1000 12
ARC/4-900-150T 12 800 400 900 950 1000 12
ARC/4-900-220T 12 800 400 900 950 1000 12
ARC/4-900-300T 12 800 400 900 950 1000 12
ARC/4-900-400T 12 800 400 900 950 1000 12
ARC/4-900-550T 12 800 400 900 950 1000 12
ARC/4-900-750T 12 800 400 900 950 1000 12
ARC/6-900-055T 12 800 400 900 950 1000 12
ARC/6-900-075T 12 800 400 900 950 1000 12
ARC/6-900-110T 12 800 400 900 950 1000 12
ARC/6-900-150T 12 800 400 900 950 1000 12
ARC/6-900-220T 12 800 400 900 950 1000 12
ARC/4-1000-300T 12 850 450 1000 1100 1100 12
ARC/4-1000-400T 12 850 450 1000 1100 1100 12
ARC/4-1000-550T 12 850 450 1000 1100 1100 12
ARC/4-1000-750T 12 850 450 1000 1100 1100 12
ARC/4-1000-1100T 12 850 450 1000 1100 1100 12
ARC/4-1000-1500T 12 850 450 1000 1100 1100 12
ARC/6-1000-075T 12 850 450 1000 1100 1100 12
ARC/6-1000-110T 12 850 450 1000 1100 1100 12
ARC/6-1000-150T 12 850 450 1000 1100 1100 12
ARC/6-1000-220T 12 850 450 1000 1100 1100 12
ARC/6-1000-300T 12 850 450 1000 1100 1100 12
ARC/4-1250-1100T 16 900 450 1250 1350 1400 12
ARC/4-1250-1500T 16 900 450 1250 1350 1400 12
ARC/4-1250-2200T 16 900 450 1250 1350 1400 12
ARC/4-1250-3000T 16 900 450 1250 1350 1400 12
ARC/4-1250-3700T 16 900 450 1250 1350 1400 12
ARC/6-1250-300T 16 900 450 1250 1350 1400 12
ARC/6-1250-400T 16 900 450 1250 1350 1400 12
ARC/6-1250-550T 16 900 450 1250 1350 1400 12
ARC/6-1250-750T 16 900 450 1250 1350 1400 12
ARC/6-1250-1100T 16 900 450 1250 1350 1400 12
ARC/6-1500A-1500T 24 1000 500 1500 1580 1650 16
ARC/6-1500B-1500T 24 1000 500 1500 1580 1650 16
ARC/6-1500-2200T 24 1000 500 1500 1580 1650 16
ARC/6-1500-3000T 24 1000 500 1500 1580 1650 16
ARC/6-1500-3700T 24 1000 500 1500 1580 1650 16
ARC/8-1500-550T 24 1000 500 1500 1580 1650 16
ARC/8-1500-750T 24 1000 500 1500 1580 1650 16
ARC/8-1500-1100T 24 1000 500 1500 1580 1650 16
ARC/8-1500-1500T 24 1000 500 1500 1580 1650 16
ARC/8-1500-1850T 24 1000 500 1500 1580 1650 16
